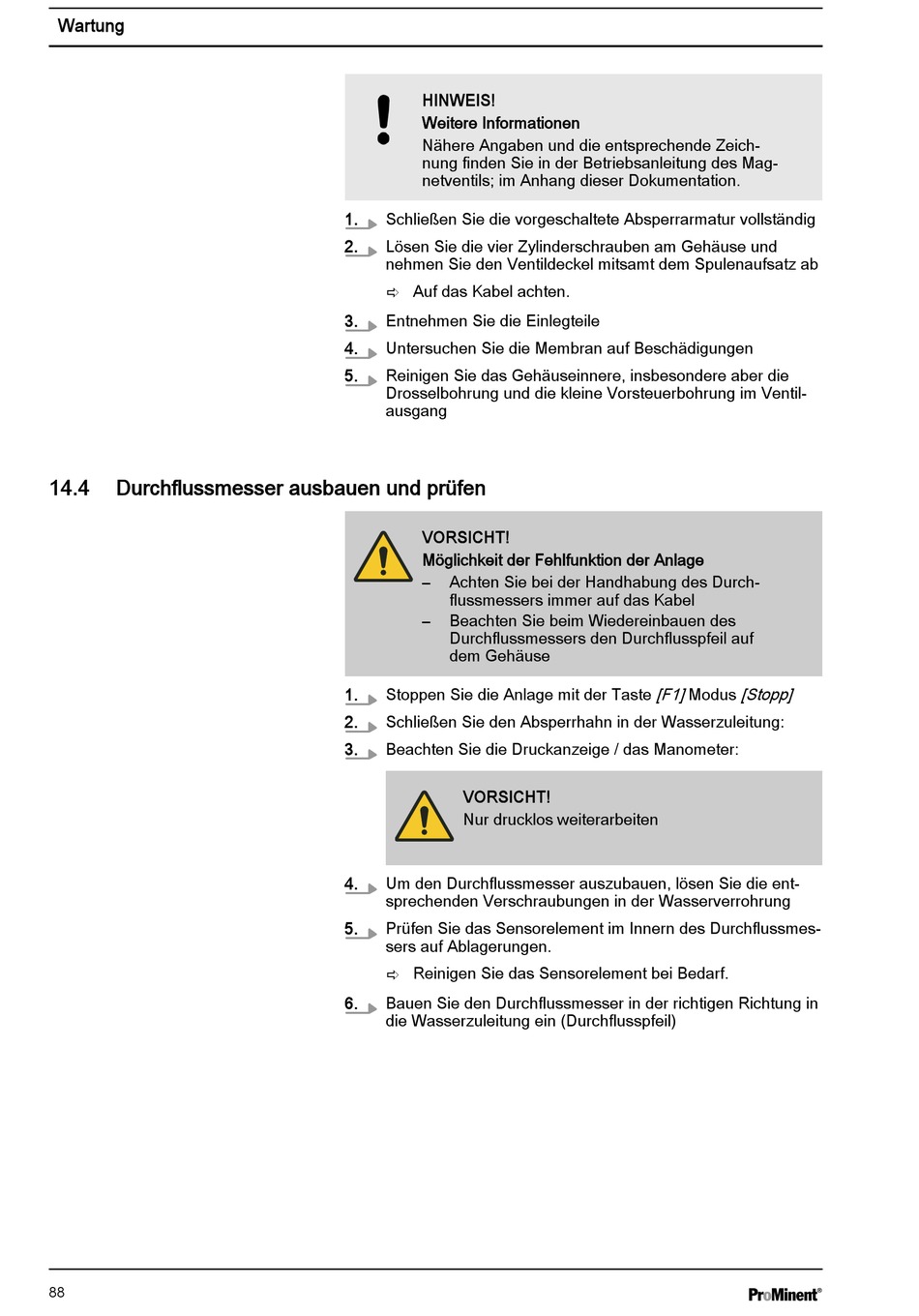

Wartung
14.4
Durchflussmesser ausbauen und prüfen
88
HINWEIS!
Weitere Informationen
Nähere Angaben und die entsprechende Zeich‐
nung finden Sie in der Betriebsanleitung des Mag‐
netventils; im Anhang dieser Dokumentation.
1.
Schließen Sie die vorgeschaltete Absperrarmatur vollständig
2.
Lösen Sie die vier Zylinderschrauben am Gehäuse und
nehmen Sie den Ventildeckel mitsamt dem Spulenaufsatz ab
ð Auf das Kabel achten.
3.
Entnehmen Sie die Einlegteile
4.
Untersuchen Sie die Membran auf Beschädigungen
5.
Reinigen Sie das Gehäuseinnere, insbesondere aber die
Drosselbohrung und die kleine Vorsteuerbohrung im Ventil‐
ausgang
VORSICHT!
Möglichkeit der Fehlfunktion der Anlage
–
Achten Sie bei der Handhabung des Durch‐
flussmessers immer auf das Kabel
–
Beachten Sie beim Wiedereinbauen des
Durchflussmessers den Durchflusspfeil auf
dem Gehäuse
1.
Stoppen Sie die Anlage mit der Taste
2.
Schließen Sie den Absperrhahn in der Wasserzuleitung:
3.
Beachten Sie die Druckanzeige / das Manometer:
VORSICHT!
Nur drucklos weiterarbeiten
4.
Um den Durchflussmesser auszubauen, lösen Sie die ent‐
sprechenden Verschraubungen in der Wasserverrohrung
5.
Prüfen Sie das Sensorelement im Innern des Durchflussmes‐
sers auf Ablagerungen.
ð Reinigen Sie das Sensorelement bei Bedarf.
6.
Bauen Sie den Durchflussmesser in der richtigen Richtung in
die Wasserzuleitung ein (Durchflusspfeil)
[F1] Modus [Stopp]
