Aufbau und Funktion
5.2.3.2
Wasserapparatur mit Einspültrichter
30
8
7
6
5

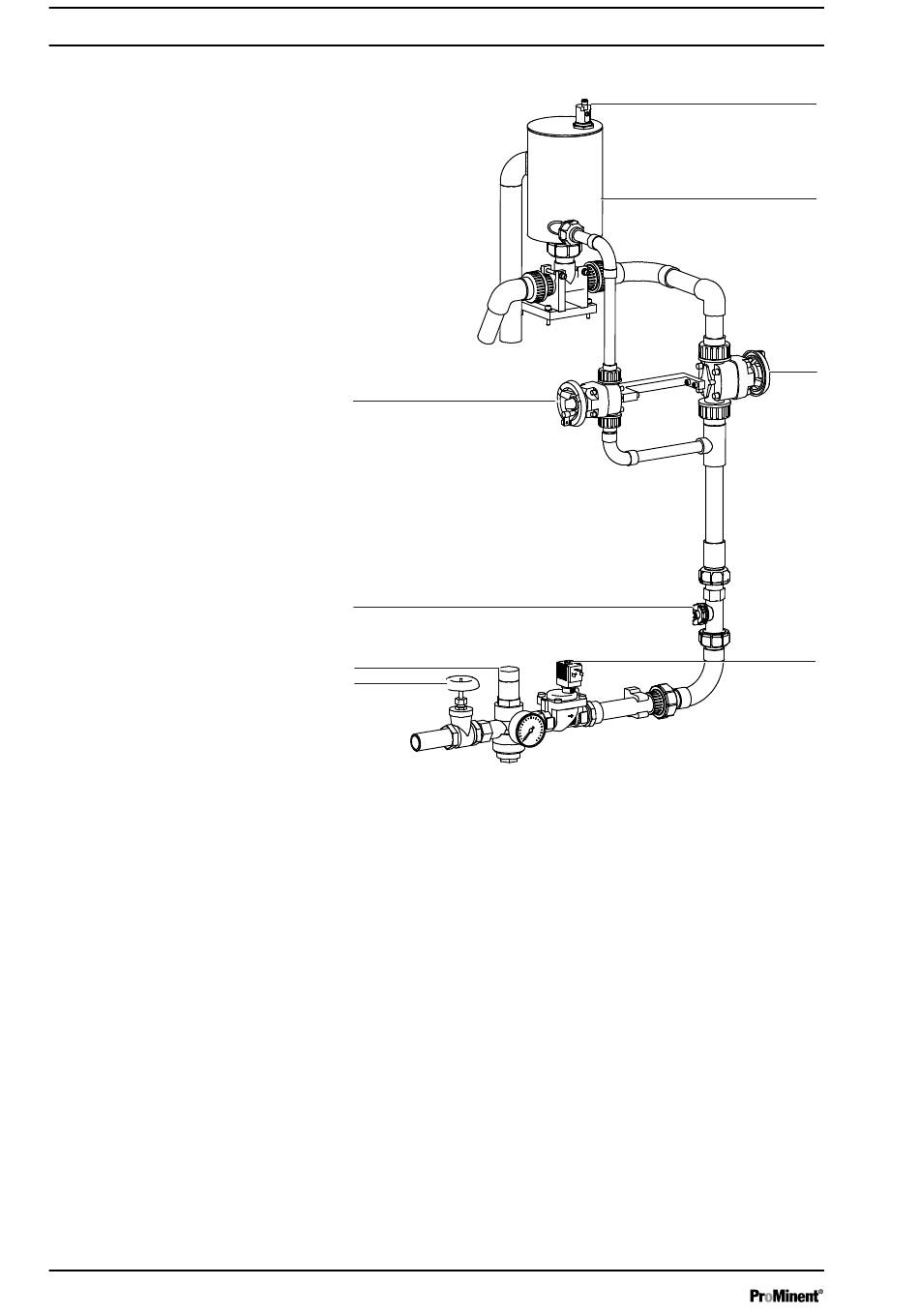

Abb. 9: Wasserapparatur mit Einspültrichter
1
Überlaufsensor
2
Einspültrichter
3
Einstellventil Hauptstrom
4
Magnetventil
5
Absperrarmatur
6
Druckminderer mit Druckanzeige
7
Durchflussmesser
8
Einstellventil Teilstrom
Über die beiden Einstellventile wird der Wasserdurchsatz bei der
Inbetriebnahme eingestellt und auf dem HMI angezeigt.
Das Polymer fällt in den Einspültrichter, der eine Vorvermischung
realisiert und mit dem einstellbaren Teilstrom des Ansetzwassers
gleichmäßig benetzt wird.
Dadurch wird eine Klumpenbildung des Dosiermittels ausge‐
schlossen.
Der Hauptstrom des Ansetzwassers erzeugt mittels einer Misch‐
einrichtung einen leichten Unterdruck am Ablauf des Trichters.
Dadurch wird das benetzte Pulver abgesaugt und gelangt anschlie‐
ßend mit dem Ansetzwasser in die Kammer 1.
