Das M2Smart
Gateway i kann mittels dem mitgeliefertem NFC-Tag mit dem M2Smart
HMI gekoppelt
®
werden. Zum Koppeln des M2Smart
HMI wird der NFC-Tag an den angegebenen Lesebereich des Gerätes
gehalten.

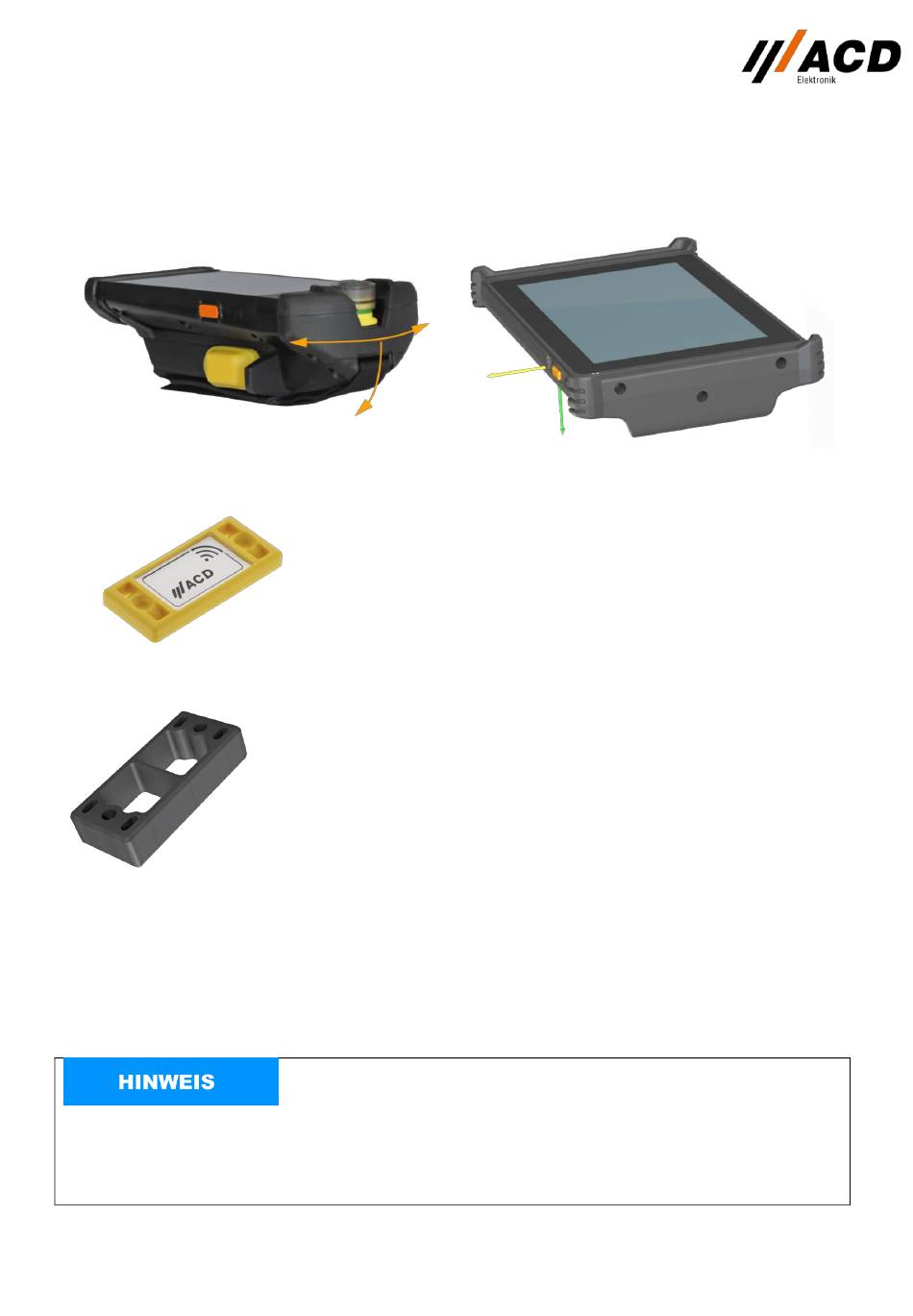

Abbildung 83: Bereich für Kopplung mit NFC-Tag
®
®
Die Abbildung zeigt den NFC-Tag für die Verbindung des M2Smart
HMI mit dem M2Smart
Gateway i.
®
®
Abbildung 84: NFC-Tag für Kopplung M2Smart
HMI und M2Smart
Gateway i
®
®
Abbildung 85: Abstandshalter für NFC-Tag für Kopplung M2Smart
HMI5 und M2Smart
Gateway
®
Beim M2Smart
Gateway o wird die Verbindung über den im Gehäuse integrierten NFC-Tag hergestellt. Das
®
M2Smart
HMI muss im oben angezeigten Lesebereich an das NFC-Symbol gehalten werden. Optional
®
kann auch ein abgesetzter NFC-Tag für das M2Smart
Gateway o verwendet werden.
Bei korrekter Kopplung ist ein hoher Ton zu hören und in der ACD HMIConfig App wird die Kopplung in der
®
„Übersicht" grün angezeigt (siehe Kapitel 13.5). Zur Kontrolle, ob das richtige M2Smart
Gateway gekoppelt
wurde, muss in der „Übersicht" der ACD HMIConfig App die Verbindungs-Signalisierung betätigt werden.
®
Auf dem NFC-Tag ist die Seriennummer des M2Smart
Gateway aufgedruckt. Bei Verlust muss ein neuer
NFC-Tag bei der ACD Elektronik GmbH angefordert werden. Wenden Sie sich hierzu bitte an den
technischen Support (siehe Kapitel 1.6) oder den Vertrieb der ACD Elektronik GmbH.
®
