Ersatzakku in DS2Smart
Um den Akku in der DS2Smart
Ladekontakte zeigend schräg nach unten in das Akkufach ein. Daraufhin kann der Akku leicht in Richtung
der Ladebox gedrückt werden, sodass die Verriegelung einrastet.
2
1
®

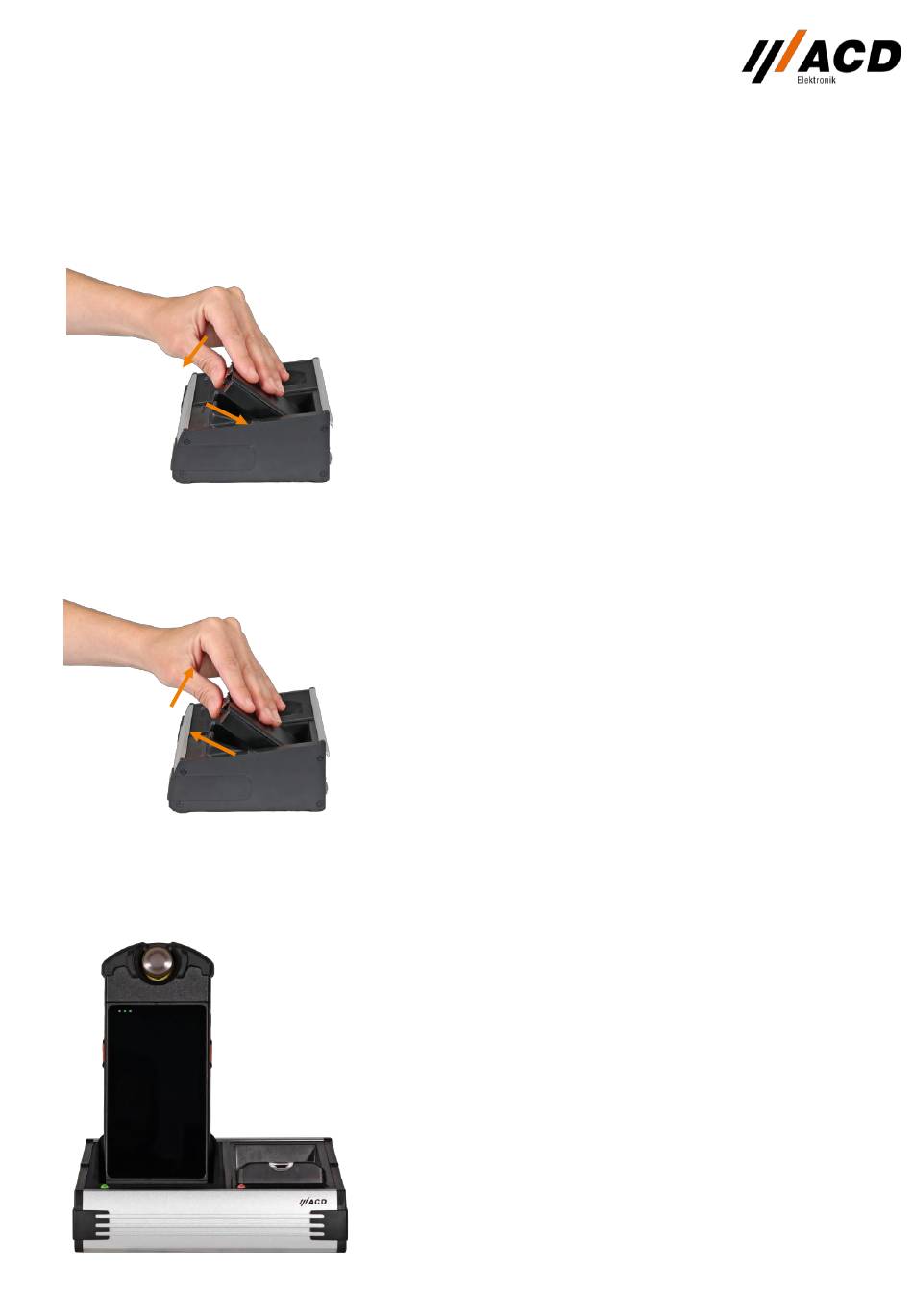

Abbildung 17: DS2Smart
HMI5 - Akku einlegen
Um den Akku aus der DS2Smart
Akkufläche. Der Akku kann dann über die Verriegelung leicht angehoben und aus dem Akkufach
entnommen werden.
1
2
®
Abbildung 18: DS2Smart
HMI5 - Akku entnehmen
Status-LEDs der DS2Smart
Im Folgenden werden die Status-LEDs der Dockingstation DS2Smart
Abbildung 19: Status-LEDs der DS2Smart
Bedien-Projektierungshandbuch_M2Smart
®
HMI5 einlegen und entnehmen
®
HMI5 zu laden, führen Sie diesen mit den Kontakten in Richtung der
®
HMI5 zu entnehmen, drücken Sie die Verriegelung in Richtung der
®
HMI5
®
HMI5
®
HMI_System_V2.08_de
®
HMI5 beschrieben.
32 / 161
