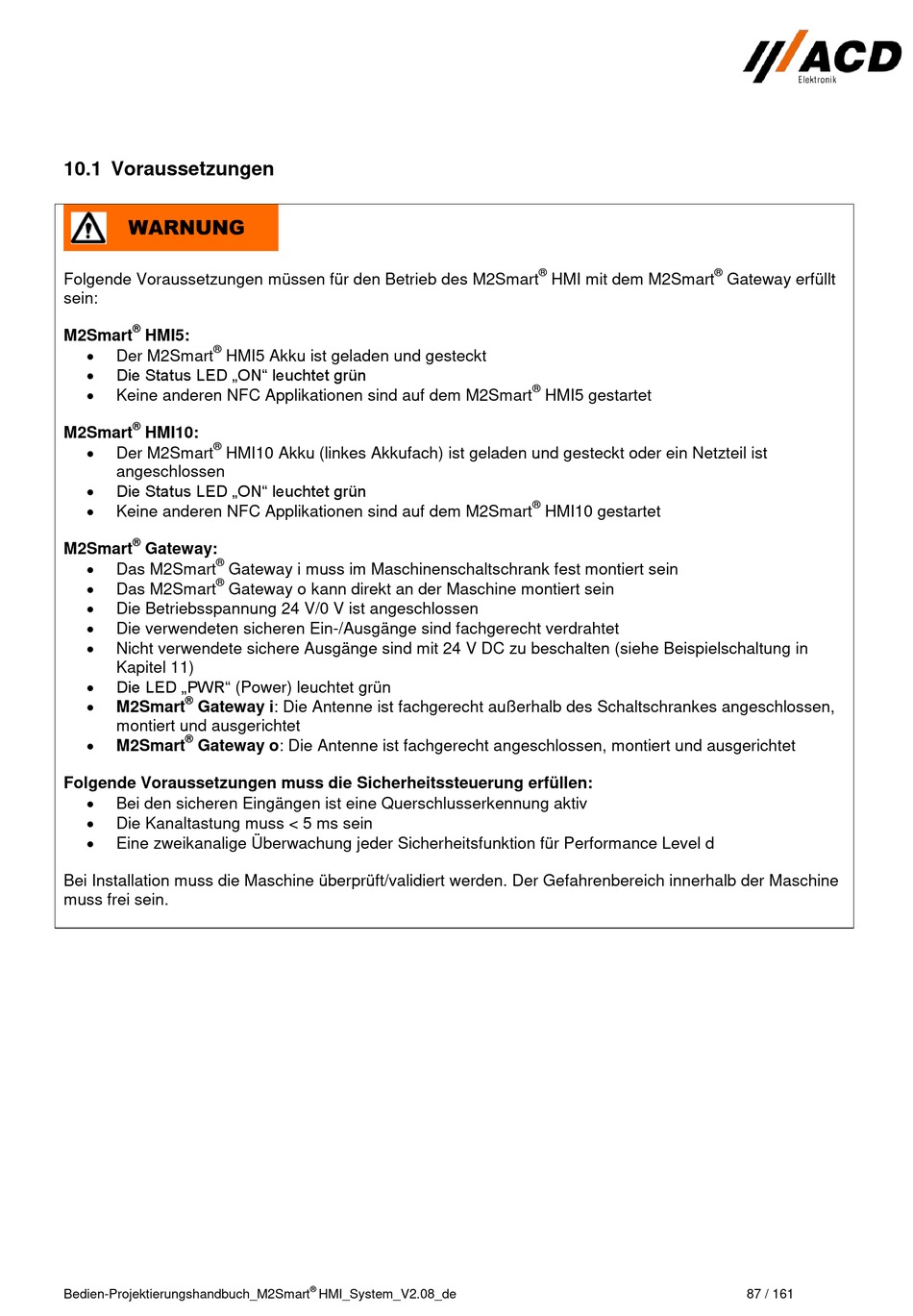

10.1 Voraussetzungen
Folgende Voraussetzungen müssen für den Betrieb des M2Smart
sein:
®
M2Smart
HMI5:
®
Der M2Smart
HMI5 Akku ist geladen und gesteckt
Die Status LED „ON" leuchtet grün
Keine anderen NFC Applikationen sind auf dem M2Smart
®
M2Smart
HMI10:
®
Der M2Smart
HMI10 Akku (linkes Akkufach) ist geladen und gesteckt oder ein Netzteil ist
angeschlossen
Die Status LED „ON" leuchtet grün
Keine anderen NFC Applikationen sind auf dem M2Smart
®
M2Smart
Gateway:
®
Das M2Smart
Gateway i muss im Maschinenschaltschrank fest montiert sein
®
Das M2Smart
Gateway o kann direkt an der Maschine montiert sein
Die Betriebsspannung 24 V/0 V ist angeschlossen
Die verwendeten sicheren Ein-/Ausgänge sind fachgerecht verdrahtet
Nicht verwendete sichere Ausgänge sind mit 24 V DC zu beschalten (siehe Beispielschaltung in
Kapitel 11)
Die LED „PWR" (Power) leuchtet grün
®
M2Smart
Gateway i: Die Antenne ist fachgerecht außerhalb des Schaltschrankes angeschlossen,
montiert und ausgerichtet
®
M2Smart
Gateway o: Die Antenne ist fachgerecht angeschlossen, montiert und ausgerichtet
Folgende Voraussetzungen muss die Sicherheitssteuerung erfüllen:
Bei den sicheren Eingängen ist eine Querschlusserkennung aktiv
Die Kanaltastung muss < 5 ms sein
Eine zweikanalige Überwachung jeder Sicherheitsfunktion für Performance Level d
Bei Installation muss die Maschine überprüft/validiert werden. Der Gefahrenbereich innerhalb der Maschine
muss frei sein.
Bedien-Projektierungshandbuch_M2Smart
®
HMI_System_V2.08_de
®
HMI mit dem M2Smart
®
HMI5 gestartet
®
HMI10 gestartet
®
Gateway erfüllt
87 / 161
