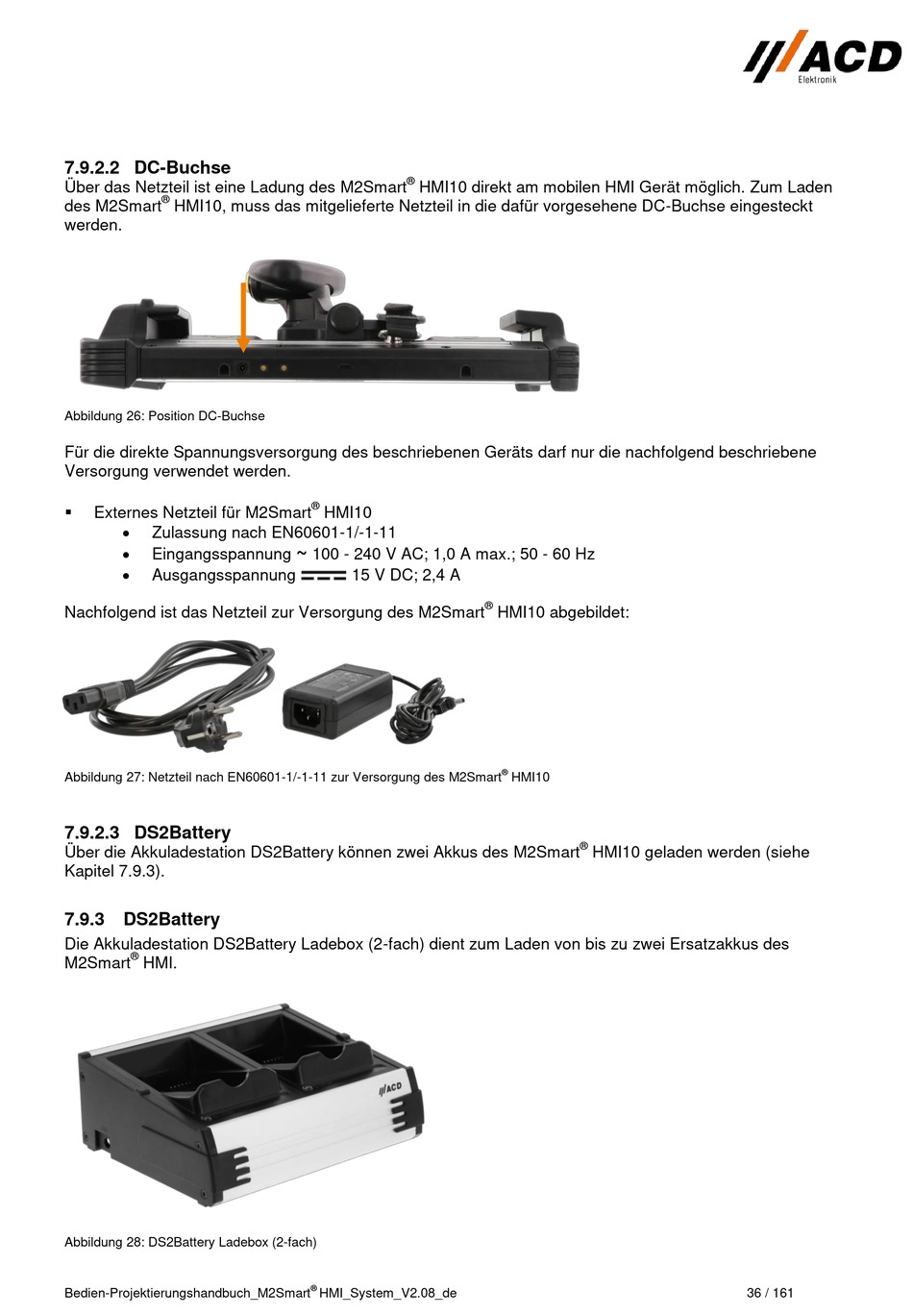

7.9.2.2 DC-Buchse
Über das Netzteil ist eine Ladung des M2Smart
®
des M2Smart
HMI10, muss das mitgelieferte Netzteil in die dafür vorgesehene DC-Buchse eingesteckt
werden.
Abbildung 26: Position DC-Buchse
Für die direkte Spannungsversorgung des beschriebenen Geräts darf nur die nachfolgend beschriebene
Versorgung verwendet werden.
Externes Netzteil für M2Smart
Zulassung nach EN60601-1/-1-11
Eingangsspannung
Ausgangsspannung
Nachfolgend ist das Netzteil zur Versorgung des M2Smart
Abbildung 27: Netzteil nach EN60601-1/-1-11 zur Versorgung des M2Smart
7.9.2.3 DS2Battery
Über die Akkuladestation DS2Battery können zwei Akkus des M2Smart
Kapitel 7.9.3).
7.9.3 DS2Battery
Die Akkuladestation DS2Battery Ladebox (2-fach) dient zum Laden von bis zu zwei Ersatzakkus des
®
M2Smart
HMI.
Abbildung 28: DS2Battery Ladebox (2-fach)
Bedien-Projektierungshandbuch_M2Smart
®
HMI10 direkt am mobilen HMI Gerät möglich. Zum Laden
®
HMI10
~
100 - 240 V AC; 1,0 A max.; 50 - 60 Hz
15 V DC; 2,4 A
®
HMI_System_V2.08_de
®
HMI10 abgebildet:
®
HMI10
®
HMI10 geladen werden (siehe
36 / 161
