13.4.3 Verbindung zum M2Smart

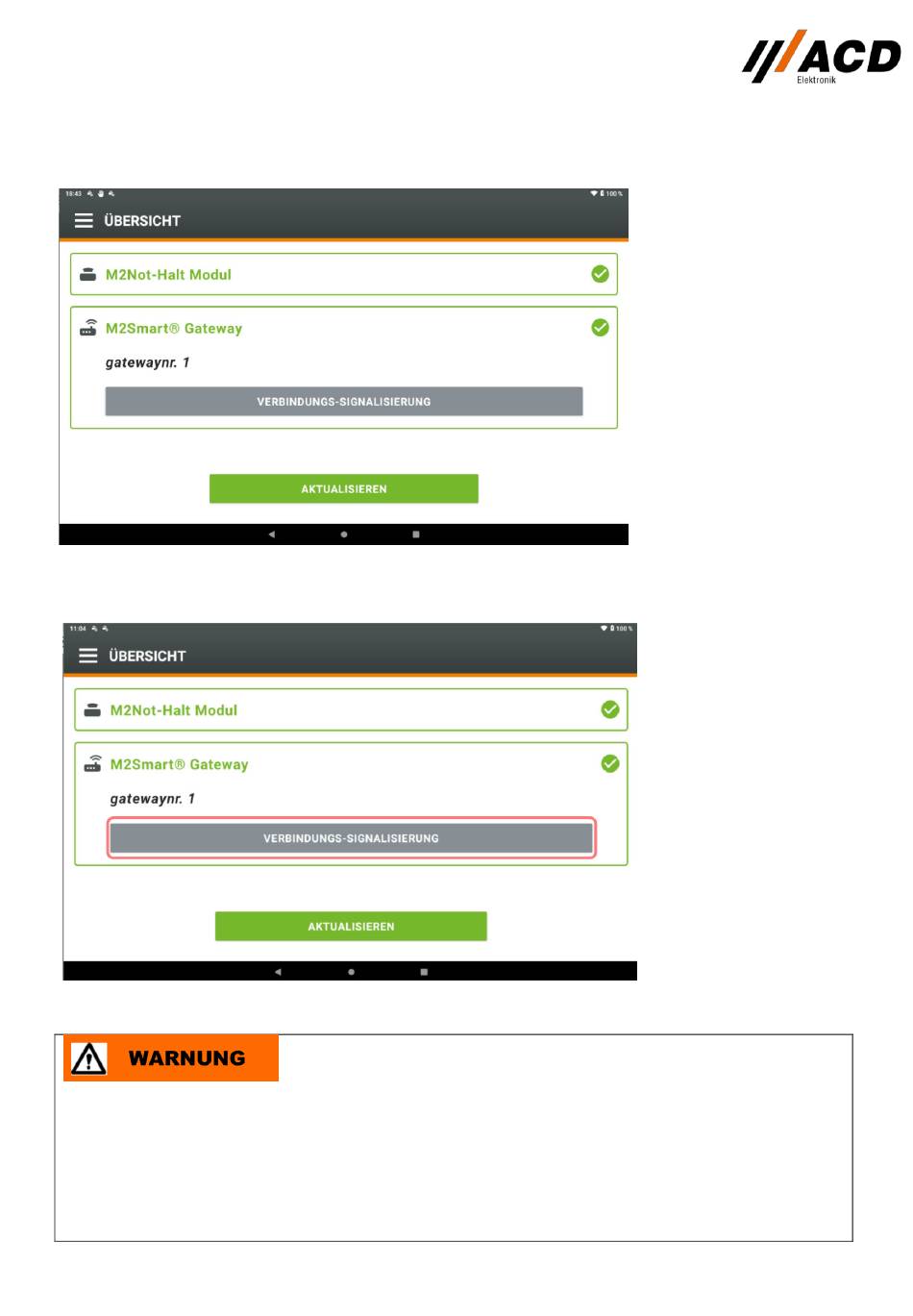

Abbildung 99: ACD HMIConfig - Verbindung zu M2Smart
13.4.3.1 Verbindungs-Signalisierung
Abbildung 100: ACD HMIConfig - Verbindungs-Signalisierung
Um zu prüfen, mit welchem M2Smart
über den Gateway Namen verifiziert werden.
Zusätzlich kann der Button „Verbindungs-Signalisierung" gedrückt werden.
Wenn eine Verbindung mit sicherem Protokoll zum jeweiligen M2Smart
„Verbindungs-Signalisierung" gedrückt wird, blinkt der Ausgang O1 des Gateways dreimal hintereinander im
Sekunden Takt.
Bedien-Projektierungshandbuch_M2Smart
®
Gateway hergestellt
®
Gateway aufgebaut
®
Gateway eine Verbindung hergestellt wurde, muss die Verbindung
®
HMI_System_V2.08_de
Wenn die Verbindung zum
®
M2Smart
Gateway
hergestellt wurde, erscheint
eine Rückmeldung mit dem
Namen des Gateways.
Dieser Name kann im Menü
„Einstellungen" geändert
werden.
Mit dem Button
„Verbindungs-
Signalisierung" erhalten
Sie eine Rückmeldung,
welches M2Smart
Gateway mit der HMI
Steuerung verbunden ist.
Mit dem Button
„Aktualisieren" wird die
aktuelle Anzeige des
Verbindungsstatus
aktualisiert.
®
Gateway besteht und der Button
