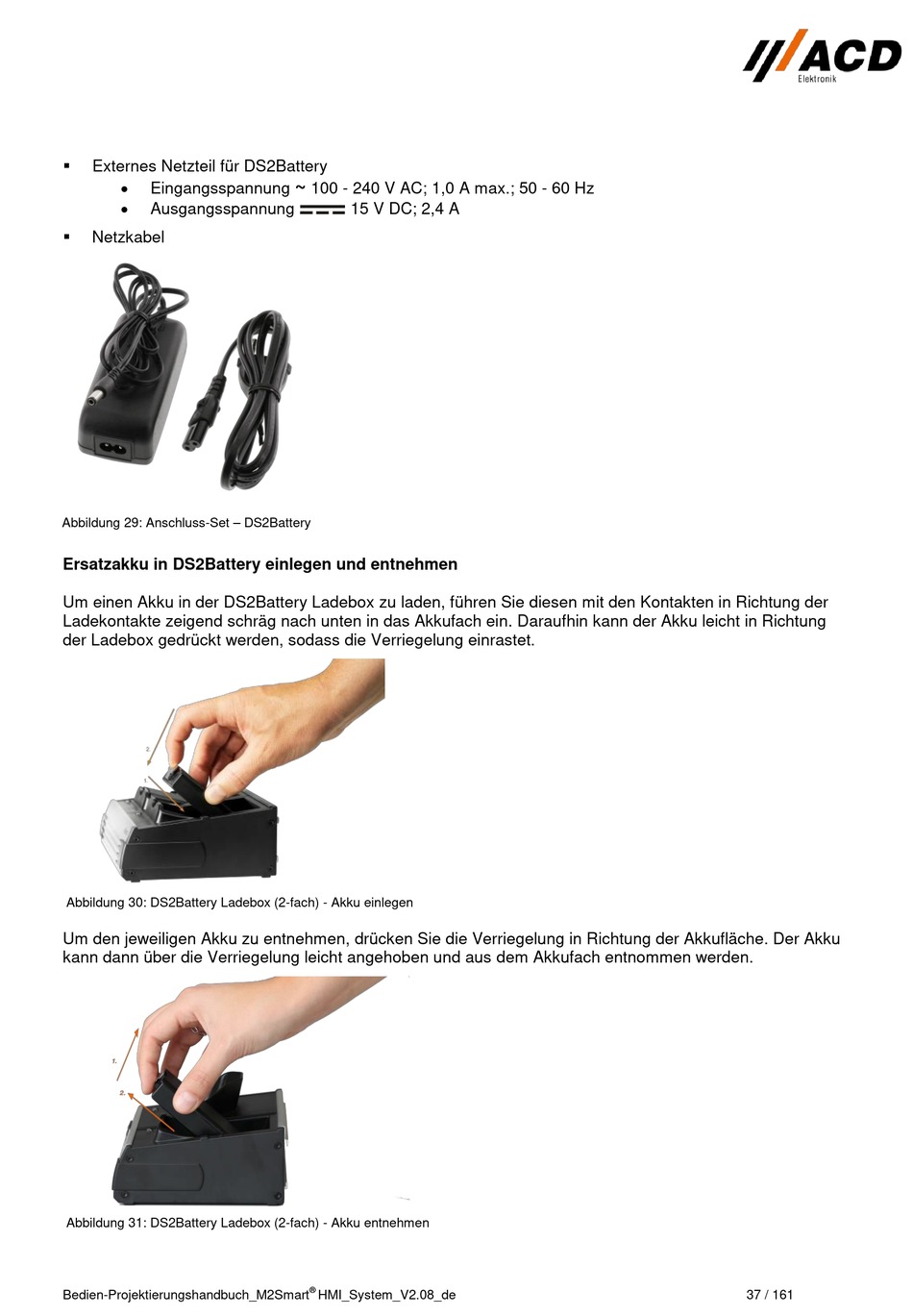

Externes Netzteil für DS2Battery
Eingangsspannung
Ausgangsspannung
Netzkabel
Abbildung 29: Anschluss-Set – DS2Battery
Ersatzakku in DS2Battery einlegen und entnehmen
Um einen Akku in der DS2Battery Ladebox zu laden, führen Sie diesen mit den Kontakten in Richtung der
Ladekontakte zeigend schräg nach unten in das Akkufach ein. Daraufhin kann der Akku leicht in Richtung
der Ladebox gedrückt werden, sodass die Verriegelung einrastet.
Abbildung 30: DS2Battery Ladebox (2-fach) - Akku einlegen
Um den jeweiligen Akku zu entnehmen, drücken Sie die Verriegelung in Richtung der Akkufläche. Der Akku
kann dann über die Verriegelung leicht angehoben und aus dem Akkufach entnommen werden.
Abbildung 31: DS2Battery Ladebox (2-fach) - Akku entnehmen
Bedien-Projektierungshandbuch_M2Smart
~
100 - 240 V AC; 1,0 A max.; 50 - 60 Hz
15 V DC; 2,4 A
®
HMI_System_V2.08_de
37 / 161
