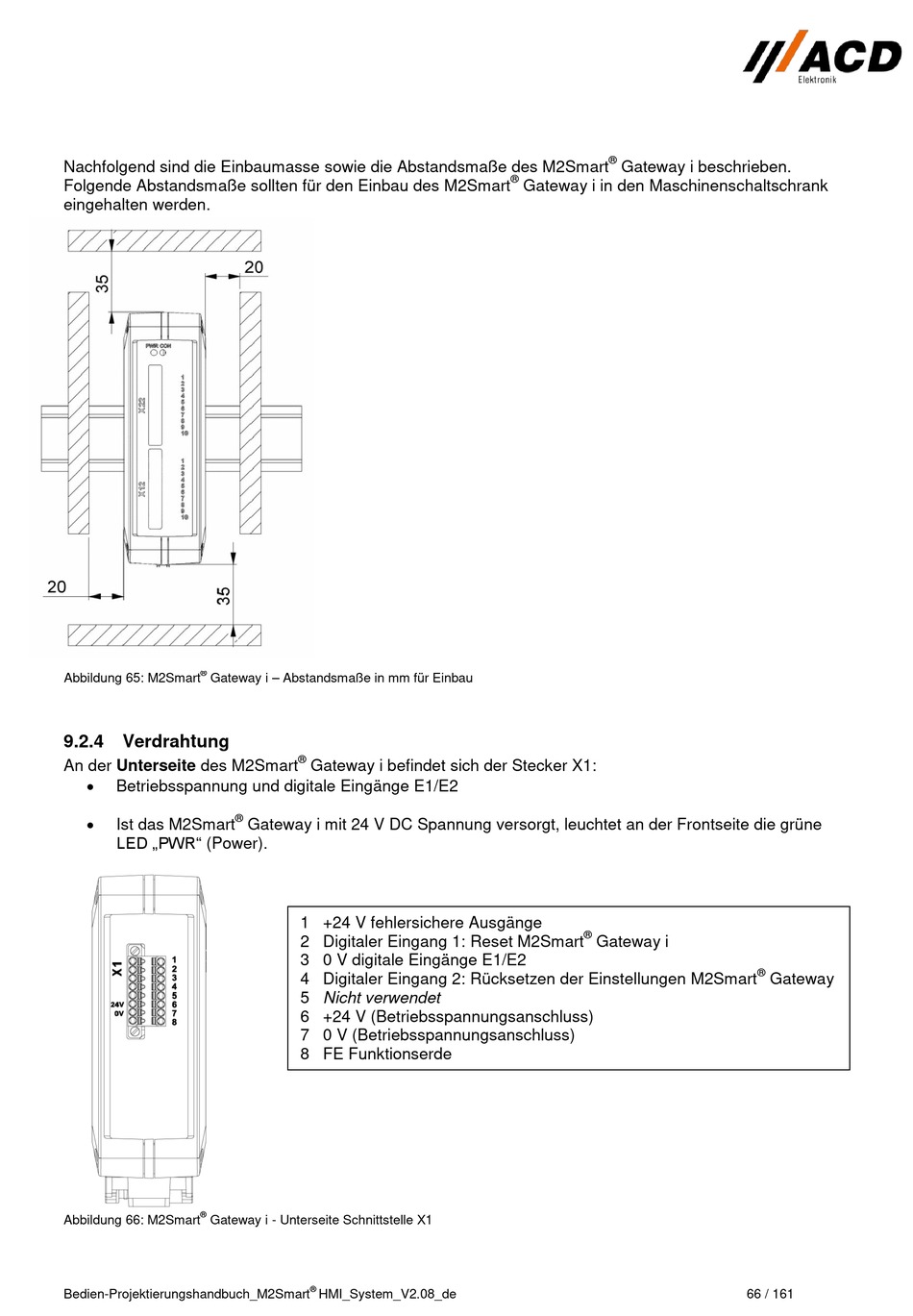

Nachfolgend sind die Einbaumasse sowie die Abstandsmaße des M2Smart
Folgende Abstandsmaße sollten für den Einbau des M2Smart
eingehalten werden.
®
Gateway i – Abstandsmaße in mm für Einbau
Abbildung 65: M2Smart
9.2.4 Verdrahtung
An der Unterseite des M2Smart
Betriebsspannung und digitale Eingänge E1/E2
®
Ist das M2Smart
LED „PWR" (Power).
®
Abbildung 66: M2Smart
Gateway i - Unterseite Schnittstelle X1
Bedien-Projektierungshandbuch_M2Smart
®
Gateway i befindet sich der Stecker X1:
Gateway i mit 24 V DC Spannung versorgt, leuchtet an der Frontseite die grüne
1 +24 V fehlersichere Ausgänge
2 Digitaler Eingang 1: Reset M2Smart
3 0 V digitale Eingänge E1/E2
4 Digitaler Eingang 2: Rücksetzen der Einstellungen M2Smart
5 Nicht verwendet
6 +24 V (Betriebsspannungsanschluss)
7 0 V (Betriebsspannungsanschluss)
8 FE Funktionserde
®
