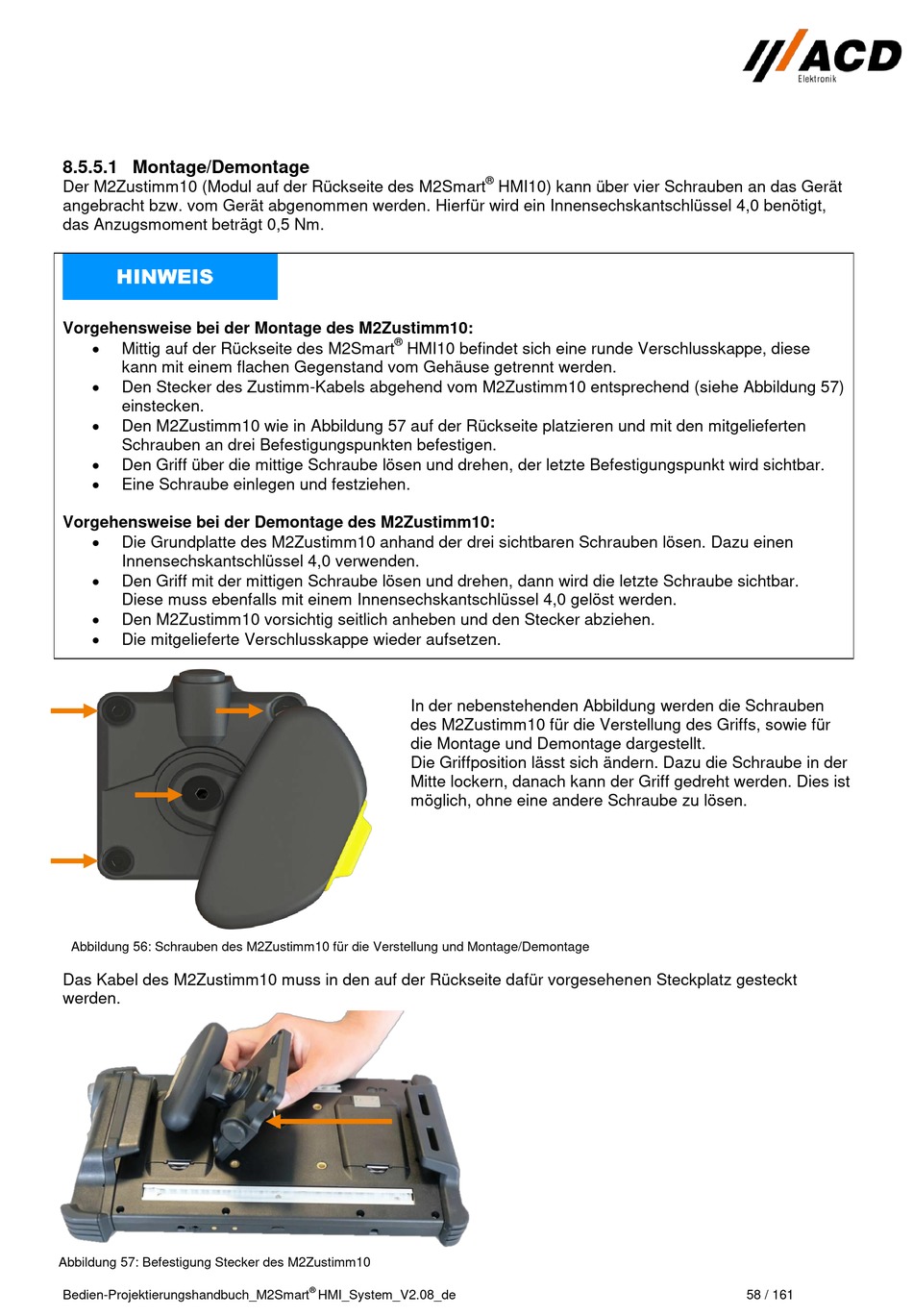

8.5.5.1 Montage/Demontage
Der M2Zustimm10 (Modul auf der Rückseite des M2Smart
angebracht bzw. vom Gerät abgenommen werden. Hierfür wird ein Innensechskantschlüssel 4,0 benötigt,
das Anzugsmoment beträgt 0,5 Nm.
Vorgehensweise bei der Montage des M2Zustimm10:
Mittig auf der Rückseite des M2Smart
kann mit einem flachen Gegenstand vom Gehäuse getrennt werden.
Den Stecker des Zustimm-Kabels abgehend vom M2Zustimm10 entsprechend (siehe Abbildung 57)
einstecken.
Den M2Zustimm10 wie in Abbildung 57 auf der Rückseite platzieren und mit den mitgelieferten
Schrauben an drei Befestigungspunkten befestigen.
Den Griff über die mittige Schraube lösen und drehen, der letzte Befestigungspunkt wird sichtbar.
Eine Schraube einlegen und festziehen.
Vorgehensweise bei der Demontage des M2Zustimm10:
Die Grundplatte des M2Zustimm10 anhand der drei sichtbaren Schrauben lösen. Dazu einen
Innensechskantschlüssel 4,0 verwenden.
Den Griff mit der mittigen Schraube lösen und drehen, dann wird die letzte Schraube sichtbar.
Diese muss ebenfalls mit einem Innensechskantschlüssel 4,0 gelöst werden.
Den M2Zustimm10 vorsichtig seitlich anheben und den Stecker abziehen.
Die mitgelieferte Verschlusskappe wieder aufsetzen.
Abbildung 56: Schrauben des M2Zustimm10 für die Verstellung und Montage/Demontage
Das Kabel des M2Zustimm10 muss in den auf der Rückseite dafür vorgesehenen Steckplatz gesteckt
werden.
Abbildung 57: Befestigung Stecker des M2Zustimm10
Bedien-Projektierungshandbuch_M2Smart
®
HMI10 befindet sich eine runde Verschlusskappe, diese
In der nebenstehenden Abbildung werden die Schrauben
des M2Zustimm10 für die Verstellung des Griffs, sowie für
die Montage und Demontage dargestellt.
Die Griffposition lässt sich ändern. Dazu die Schraube in der
Mitte lockern, danach kann der Griff gedreht werden. Dies ist
möglich, ohne eine andere Schraube zu lösen.
®
HMI_System_V2.08_de
®
HMI10) kann über vier Schrauben an das Gerät
58 / 161
