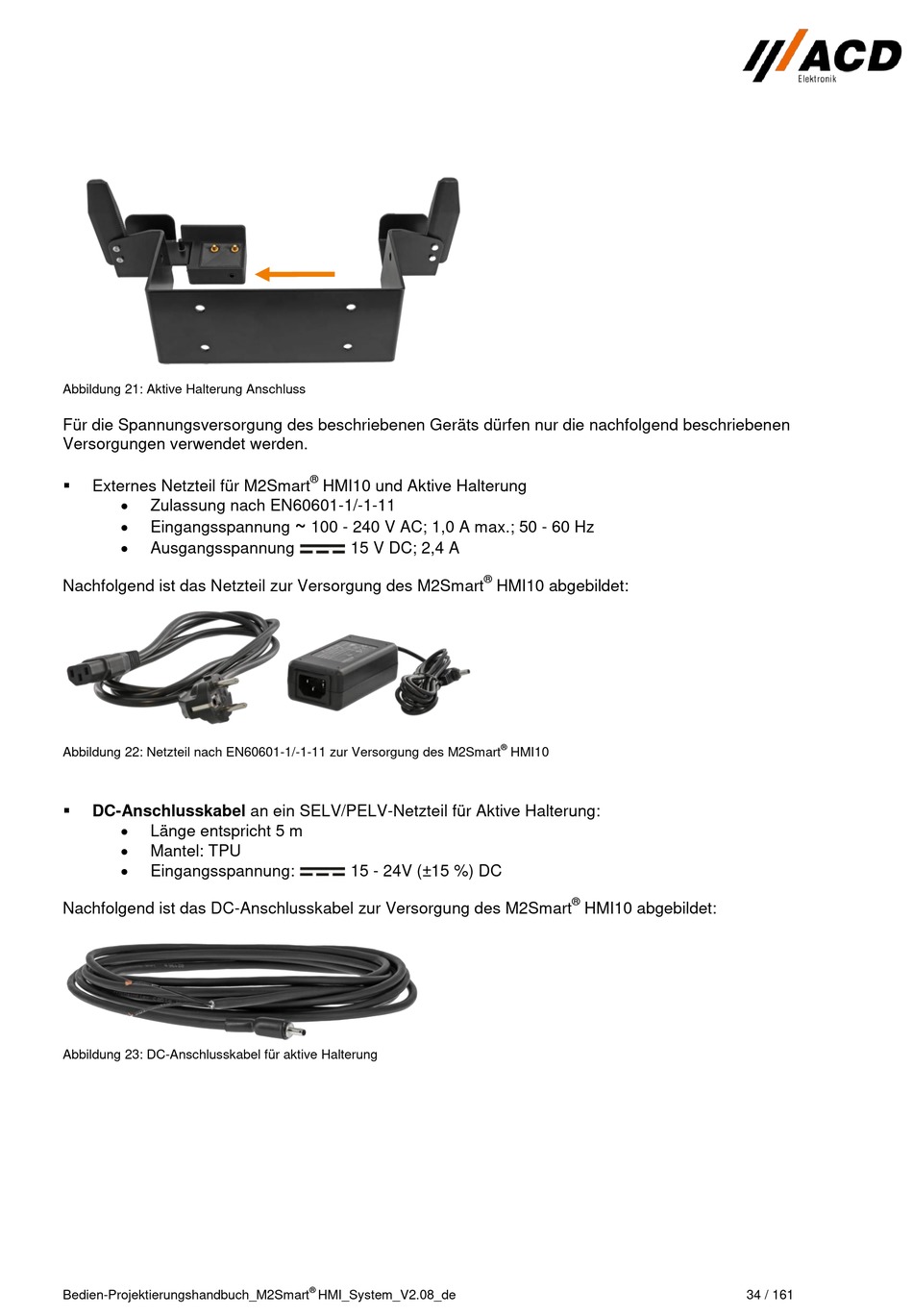

Abbildung 21: Aktive Halterung Anschluss
Für die Spannungsversorgung des beschriebenen Geräts dürfen nur die nachfolgend beschriebenen
Versorgungen verwendet werden.
Externes Netzteil für M2Smart
Zulassung nach EN60601-1/-1-11
Eingangsspannung
Ausgangsspannung
Nachfolgend ist das Netzteil zur Versorgung des M2Smart
Abbildung 22: Netzteil nach EN60601-1/-1-11 zur Versorgung des M2Smart
DC-Anschlusskabel an ein SELV/PELV-Netzteil für Aktive Halterung:
Länge entspricht 5 m
Mantel: TPU
Eingangsspannung:
Nachfolgend ist das DC-Anschlusskabel zur Versorgung des M2Smart
Abbildung 23: DC-Anschlusskabel für aktive Halterung
Bedien-Projektierungshandbuch_M2Smart
®
HMI10 und Aktive Halterung
~
100 - 240 V AC; 1,0 A max.; 50 - 60 Hz
15 V DC; 2,4 A
15 - 24V (±15 %) DC
®
HMI_System_V2.08_de
®
HMI10 abgebildet:
®
HMI10
®
HMI10 abgebildet:
34 / 161
