9.2.4.2 Antennenanschluss
Im Folgenden werden Hinweise zum Antennenanschluss an das M2Smart
Die Antenne sollte außerhalb des Schaltschrankes über ein Antennen-Verbindungskabel angebracht
werden.
Um die Funkabdeckung des M2Smart
außerhalb des Schaltschrankes von Fachpersonal festgelegt werden.
Folgende Hinweise beachten:
Nur Original Antennenkabel vom Hersteller verwenden
Max. Antennenkabellänge von 10 m
Keine Antennenkabel zusammenstecken bzw. verlängern
Metallführende Teile von Antenne oder Kabel dürfen keine Verbindung zu Schaltschrank Erde
haben
Die Funkstrecke zwischen M2Smart
Die Stabantenne darf nicht verdeckt werden
®

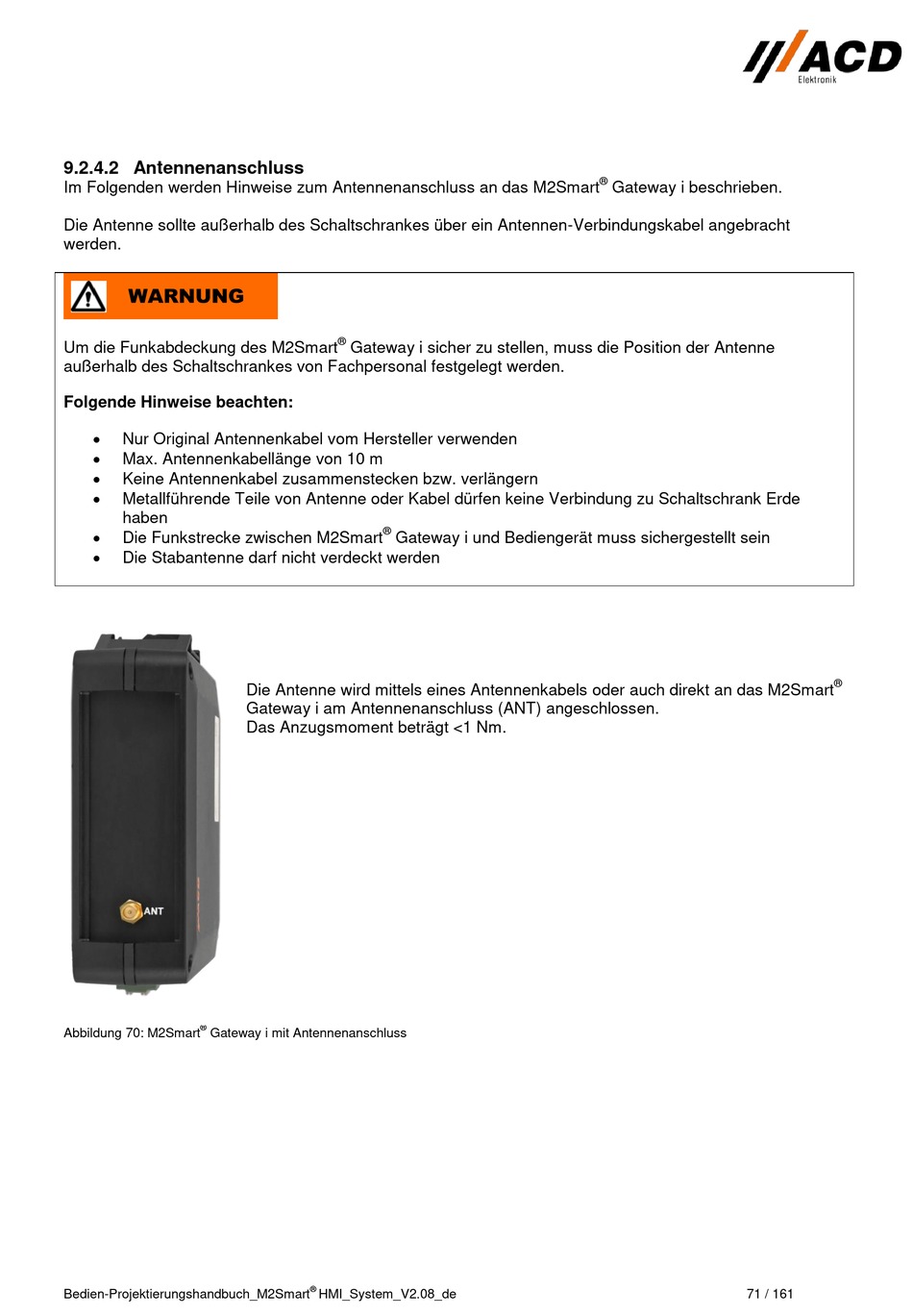

Abbildung 70: M2Smart
Gateway i mit Antennenanschluss
Bedien-Projektierungshandbuch_M2Smart
®
Gateway i sicher zu stellen, muss die Position der Antenne
®
Gateway i und Bediengerät muss sichergestellt sein
Die Antenne wird mittels eines Antennenkabels oder auch direkt an das M2Smart
Gateway i am Antennenanschluss (ANT) angeschlossen.
Das Anzugsmoment beträgt <1 Nm.
®
HMI_System_V2.08_de
®
Gateway i beschrieben.
71 / 161
®
