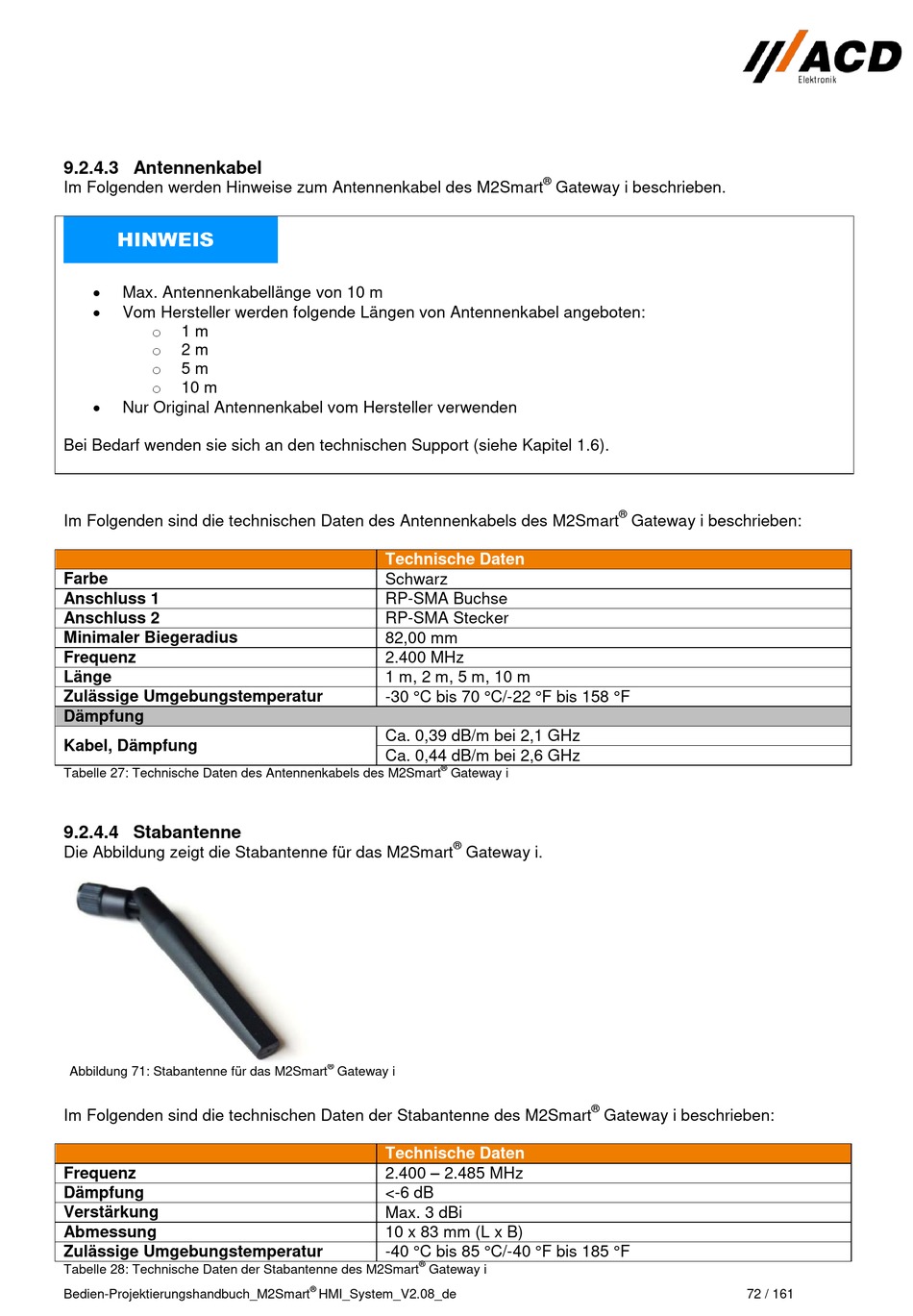

9.2.4.3 Antennenkabel
Im Folgenden werden Hinweise zum Antennenkabel des M2Smart
Max. Antennenkabellänge von 10 m
Vom Hersteller werden folgende Längen von Antennenkabel angeboten:
1 m
o
2 m
o
5 m
o
10 m
o
Nur Original Antennenkabel vom Hersteller verwenden
Bei Bedarf wenden sie sich an den technischen Support (siehe Kapitel 1.6).
Im Folgenden sind die technischen Daten des Antennenkabels des M2Smart
Farbe
Anschluss 1
Anschluss 2
Minimaler Biegeradius
Frequenz
Länge
Zulässige Umgebungstemperatur
Dämpfung
Kabel, Dämpfung
Tabelle 27: Technische Daten des Antennenkabels des M2Smart
9.2.4.4 Stabantenne
Die Abbildung zeigt die Stabantenne für das M2Smart
Abbildung 71: Stabantenne für das M2Smart
Im Folgenden sind die technischen Daten der Stabantenne des M2Smart
Frequenz
Dämpfung
Verstärkung
Abmessung
Zulässige Umgebungstemperatur
Tabelle 28: Technische Daten der Stabantenne des M2Smart
Bedien-Projektierungshandbuch_M2Smart
Technische Daten
Schwarz
RP-SMA Buchse
RP-SMA Stecker
82,00 mm
2.400 MHz
1 m, 2 m, 5 m, 10 m
-30 °C bis 70 °C/-22 °F bis 158 °F
Ca. 0,39 dB/m bei 2,1 GHz
Ca. 0,44 dB/m bei 2,6 GHz
®
Gateway i
®
Gateway i.
®
Gateway i
Technische Daten
2.400 – 2.485 MHz
<-6 dB
Max. 3 dBi
10 x 83 mm (L x B)
-40 °C bis 85 °C/-40 °F bis 185 °F
®
Gateway i
®
HMI_System_V2.08_de
®
Gateway i beschrieben.
®
Gateway i beschrieben:
®
Gateway i beschrieben:
72 / 161
