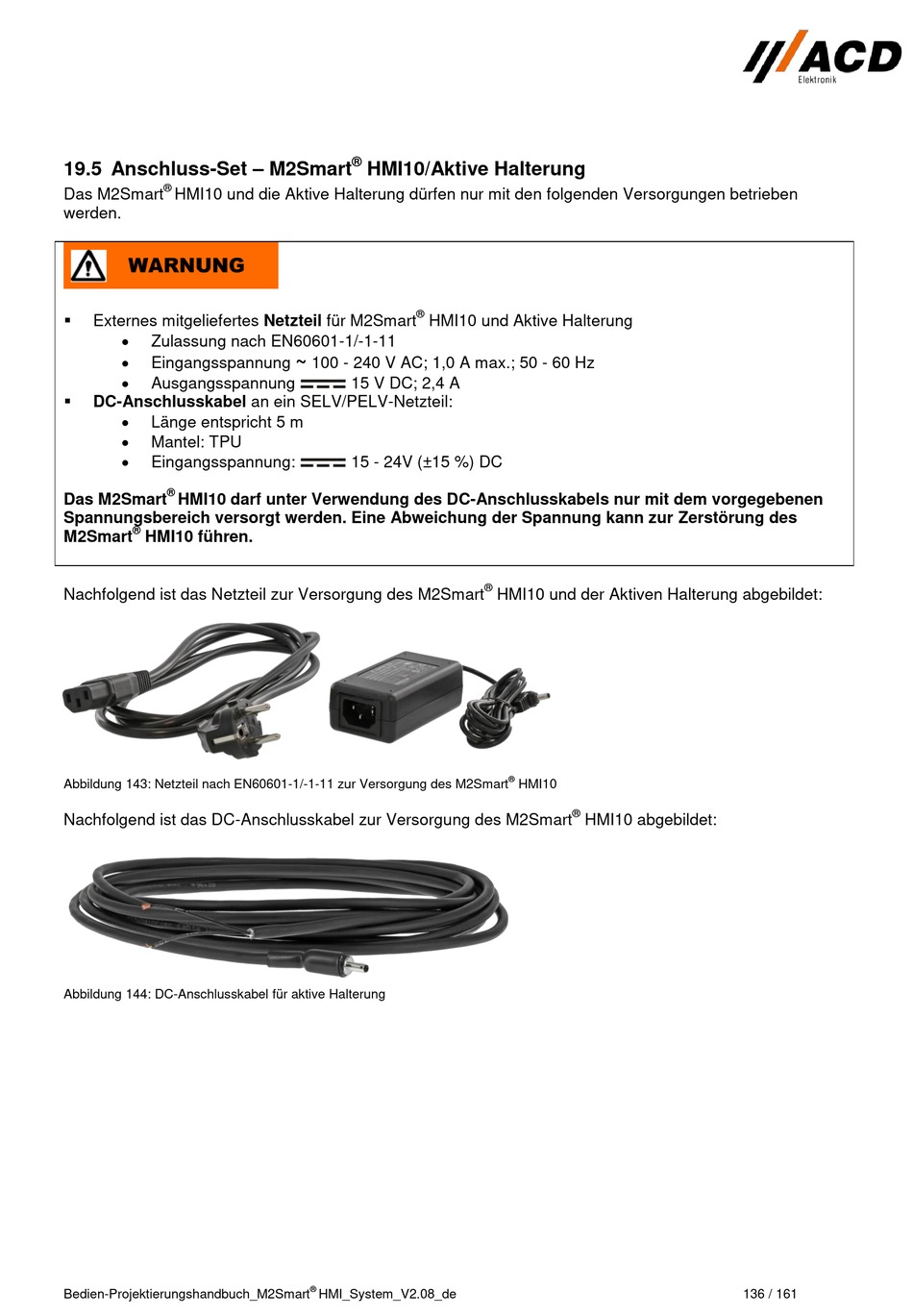

19.5 Anschluss-Set – M2Smart
®
Das M2Smart
HMI10 und die Aktive Halterung dürfen nur mit den folgenden Versorgungen betrieben
werden.
Externes mitgeliefertes Netzteil für M2Smart
Zulassung nach EN60601-1/-1-11
Eingangsspannung
Ausgangsspannung
DC-Anschlusskabel an ein SELV/PELV-Netzteil:
Länge entspricht 5 m
Mantel: TPU
Eingangsspannung:
®
Das M2Smart
HMI10 darf unter Verwendung des DC-Anschlusskabels nur mit dem vorgegebenen
Spannungsbereich versorgt werden. Eine Abweichung der Spannung kann zur Zerstörung des
®
M2Smart
HMI10 führen.
Nachfolgend ist das Netzteil zur Versorgung des M2Smart
Abbildung 143: Netzteil nach EN60601-1/-1-11 zur Versorgung des M2Smart
Nachfolgend ist das DC-Anschlusskabel zur Versorgung des M2Smart
Abbildung 144: DC-Anschlusskabel für aktive Halterung
Bedien-Projektierungshandbuch_M2Smart
®
HMI10/Aktive Halterung
®
HMI10 und Aktive Halterung
~
100 - 240 V AC; 1,0 A max.; 50 - 60 Hz
15 V DC; 2,4 A
15 - 24V (±15 %) DC
®
HMI_System_V2.08_de
®
HMI10 und der Aktiven Halterung abgebildet:
®
HMI10
®
HMI10 abgebildet:
