Um das Halteband wieder anzubringen drehen Sie das Gerät auf die Rückseite und ziehen das Halteband
von unten durch die obere Haltebandeinhängung. Schließen Sie danach die Haltebandöse am unteren Ende
des Geräts und schließen Sie dann den Klettverschluss des Haltebandes.

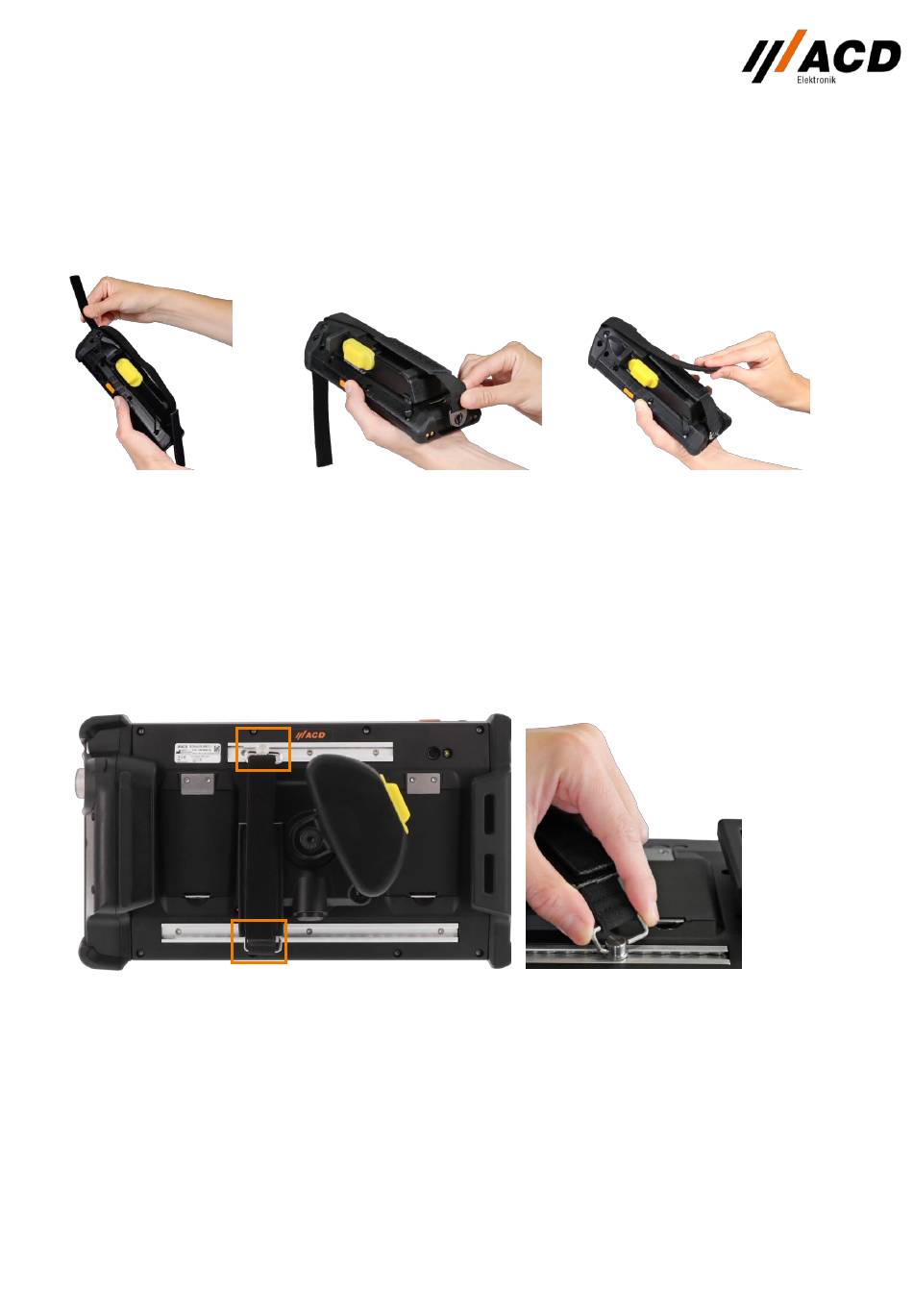

Die nachfolgenden Abbildungen zeigen den Haltebandwechsel am M2Smart
Abbildung 42: Halteband M2Smart
7.11.3 Halteband einstellen beim M2Smart
Um das Halteband beim M2Smart
entsprechend, bis diese sich leicht bewegen lässt. Führen Sie nun das Halteband entlang der
Haltebandschiene, bis die optimale Position gefunden wurde.
Bei der gewünschten Position muss die Haltebandverriegelung entsprechend verdreht werden bis diese
nicht mehr verschoben werden kann. Die Länge des Haltebandes kann über den Klettverschluss am
Halteband nach Belieben eingestellt werden.
Abbildung 43: Halteband einstellen M2Smart
7.11.4 Haltebandwechsel beim M2Smart
Um das Halteband beim M2Smart
Sie die Haltebandverriegelungen entsprechend, bis diese sich leicht bewegen lassen. Führen Sie nun das
Halteband über die breiteren Öffnungen an der Haltebandschiene seitlich heraus.
Um das Halteband beim M2Smart
führen Sie beide Enden des Haltebandes seitlich in die Schienen ein. Bei der gewünschten Position muss
die jeweilige Haltebandverriegelung entsprechend verdreht werden, bis diese nicht mehr verschoben werden
kann.
Bedien-Projektierungshandbuch_M2Smart
®
HMI5 anbringen
®
®
HMI10 einzustellen, drehen Sie die Haltebandverriegelungen
®
HMI10
®
HMI10
®
HMI10 zu entfernen, drehen Sie das Gerät auf die Rückseite und drehen
®
HMI10 wieder anzubringen, drehen Sie das Gerät auf die Rückseite und
®
HMI_System_V2.08_de
HMI10
®
HMI5.
43 / 161
