8.5.4 M2Not-Halt10
Im Folgenden ist das Modul M2Not-Halt10 beschrieben. Hierbei handelt es sich um ein Aufsteckmodul zum
Koppeln und Verbinden mit einem M2Smart
Sicherheitsfunktionen Not-Halt und Zustimmung über einen „Black-Channel" per Funk an das M2Smart
Gateway gesendet. Das Modul wird fest verschraubt und kann im Servicefall durch den Kunden gewechselt
werden.

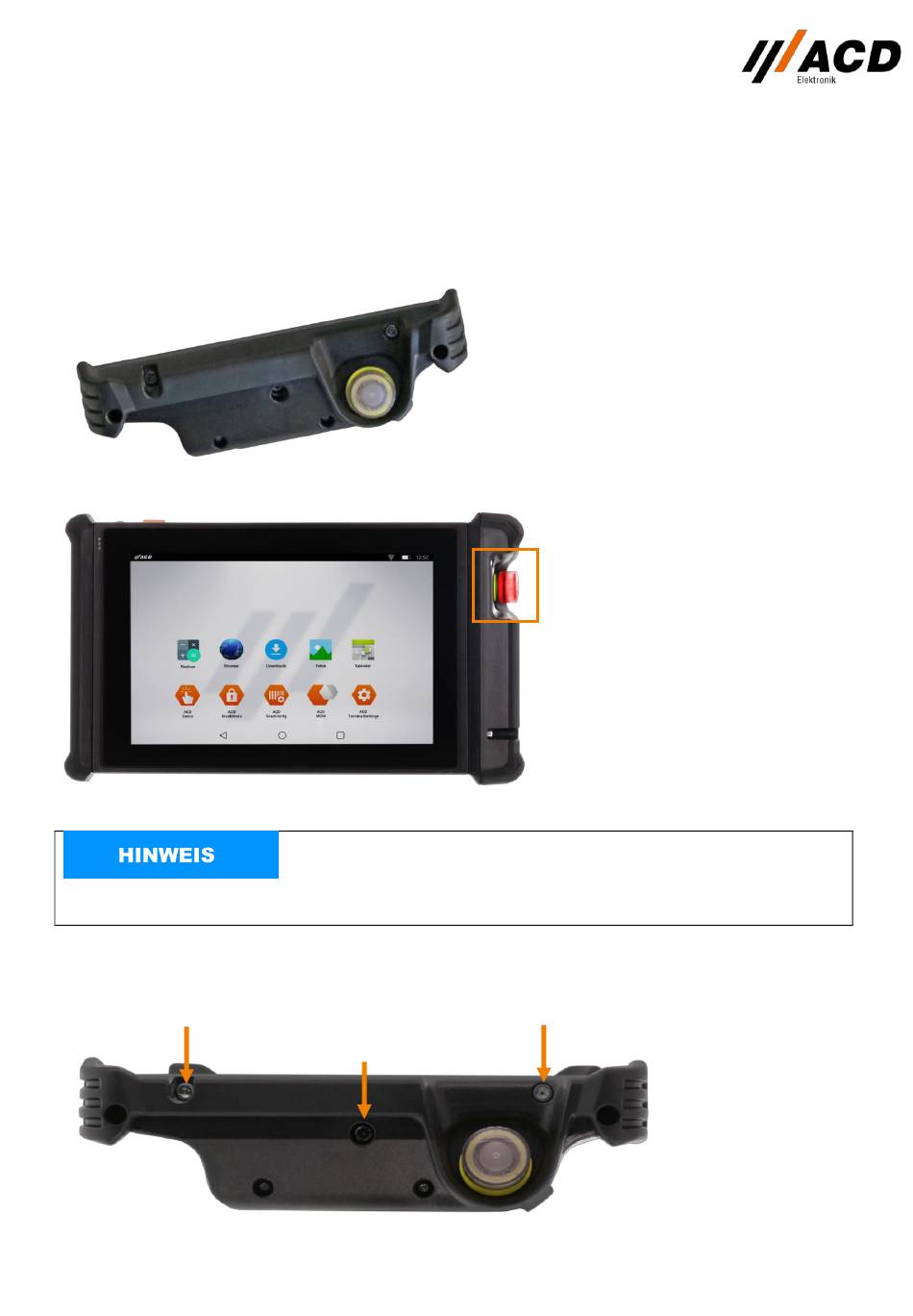

Abbildung 52: M2Not-Halt10 Modul
®
Abbildung 53: M2Smart
HMI10 Bediengerät mit M2Not-Halt10 Modul
Das M2Not-Halt10 Modul darf ausschließlich auf der rechten Seite des M2Smart
8.5.4.1 Montage/Demontage
Das M2Not-Halt10 Modul (rechtes Aufsteckmodul des M2Smart
Gerät angebracht bzw. vom Gerät abgenommen werden. Dies muss immer im ausgeschalteten Zustand
passieren. Hierfür wird ein Innensechskantschlüssel 3,0 benötigt, das Anzugsmoment beträgt 0,5 Nm.
Abbildung 54: Anbringen und Abnehmen des M2Not-Halt10
Bedien-Projektierungshandbuch_M2Smart
®
Gateway über einen Funkkanal. Damit werden die
®
HMI_System_V2.08_de
Die nebenstehende Abbildung zeigt das
®
M2Smart
HMI10 mit M2Not-Halt10
Modul.
Das M2Not-Halt10 Modul kann mit der
rechten Hand bedient werden.
Im sicheren Betrieb leuchtet der Not-
Halt-Taster rot.
®
HMI10 montiert werden.
®
HMI10) kann über drei Schrauben an das
®
55 / 161
