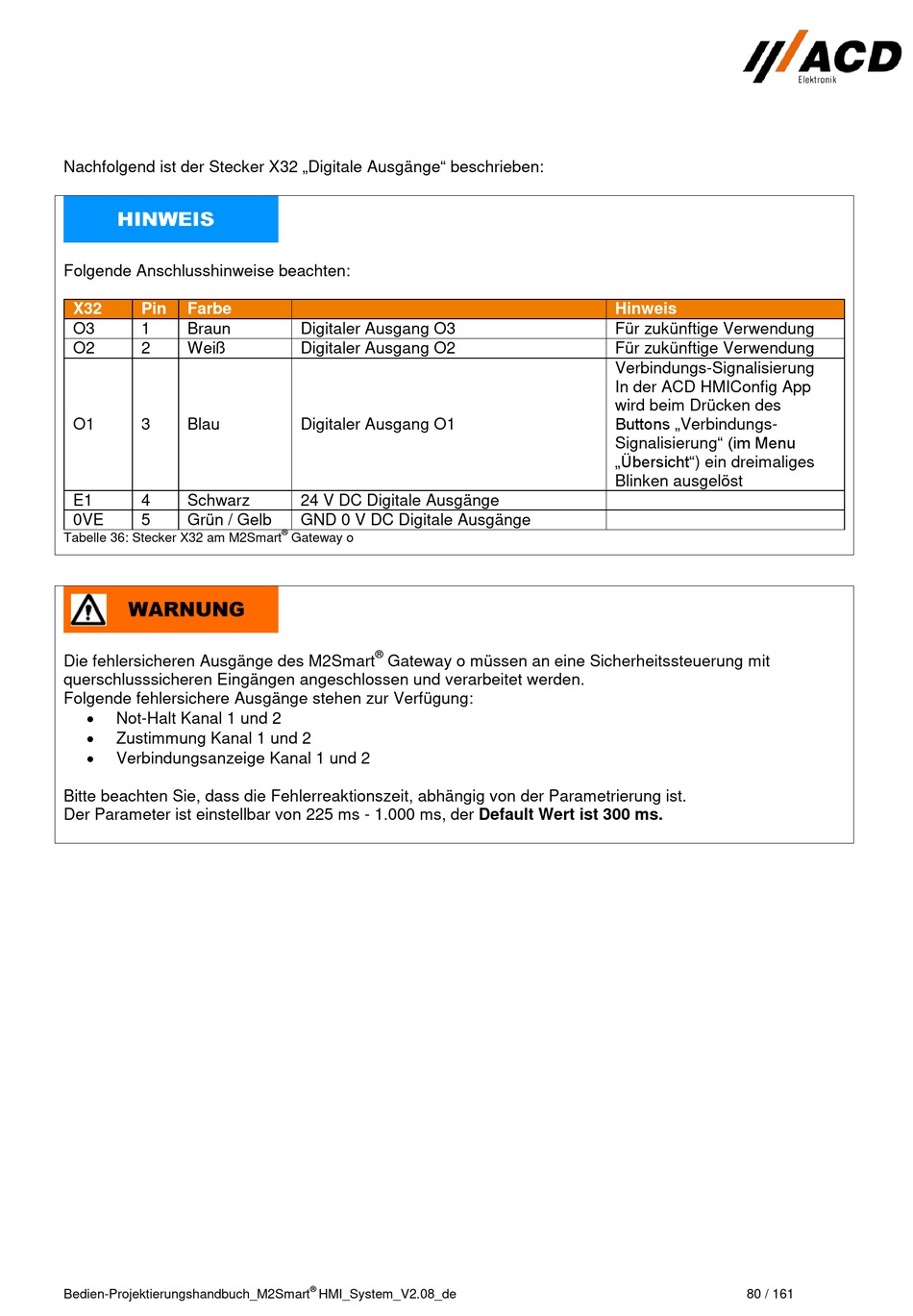

Nachfolgend ist der Stecker X32 „Digitale Ausgänge" beschrieben:
Folgende Anschlusshinweise beachten:
X32
Pin
Farbe
O3
1
Braun
O2
2
Weiß
O1
3
Blau
E1
4
Schwarz
0VE
5
Grün / Gelb
Tabelle 36: Stecker X32 am M2Smart
Die fehlersicheren Ausgänge des M2Smart
querschlusssicheren Eingängen angeschlossen und verarbeitet werden.
Folgende fehlersichere Ausgänge stehen zur Verfügung:
Not-Halt Kanal 1 und 2
Zustimmung Kanal 1 und 2
Verbindungsanzeige Kanal 1 und 2
Bitte beachten Sie, dass die Fehlerreaktionszeit, abhängig von der Parametrierung ist.
Der Parameter ist einstellbar von 225 ms - 1.000 ms, der Default Wert ist 300 ms.
Bedien-Projektierungshandbuch_M2Smart
Digitaler Ausgang O3
Digitaler Ausgang O2
Digitaler Ausgang O1
24 V DC Digitale Ausgänge
GND 0 V DC Digitale Ausgänge
®
Gateway o
®
Gateway o müssen an eine Sicherheitssteuerung mit
®
HMI_System_V2.08_de
Hinweis
Für zukünftige Verwendung
Für zukünftige Verwendung
Verbindungs-Signalisierung
In der ACD HMIConfig App
wird beim Drücken des
Buttons „Verbindungs-
Signalisierung" (im Menu
„Übersicht") ein dreimaliges
Blinken ausgelöst
