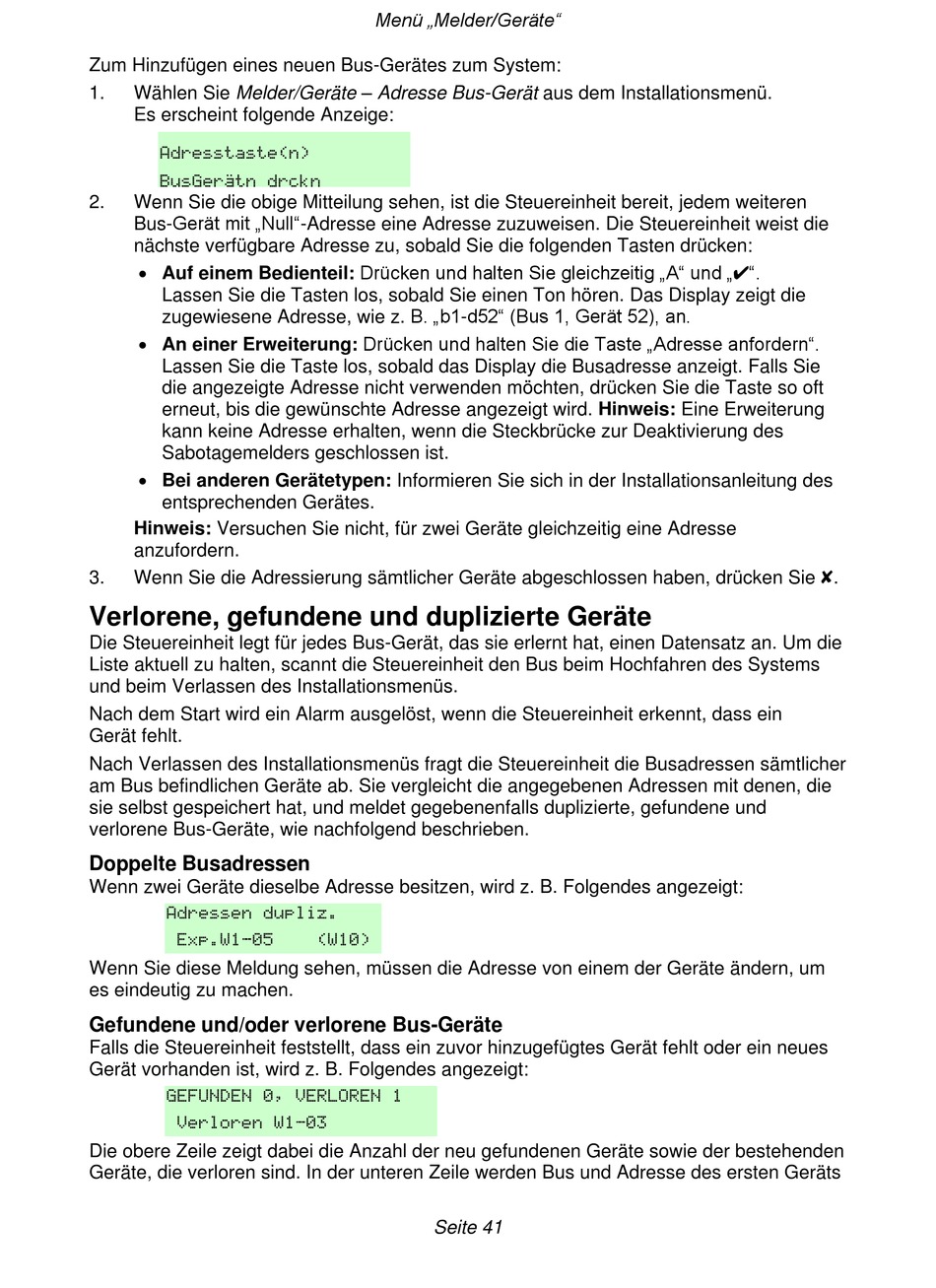

Zum Hinzufügen eines neuen Bus-Gerätes zum System:
Wählen Sie Melder/Geräte – Adresse Bus-Gerät aus dem Installationsmenü.
1.
Es erscheint folgende Anzeige:
Adresstaste(n)
BusGerätn drckn
2.
Wenn Sie die obige Mitteilung sehen, ist die Steuereinheit bereit, jedem weiteren
Bus-Gerät mit „Null"-Adresse eine Adresse zuzuweisen. Die Steuereinheit weist die
nächste verfügbare Adresse zu, sobald Sie die folgenden Tasten drücken:
• Auf einem Bedienteil: Drücken und halten Sie gleichzeitig „A" und „".
Lassen Sie die Tasten los, sobald Sie einen Ton hören. Das Display zeigt die
zugewiesene Adresse, wie z. B. „b1-d52" (Bus 1, Gerät 52), an.
• An einer Erweiterung: Drücken und halten Sie die Taste „Adresse anfordern".
Lassen Sie die Taste los, sobald das Display die Busadresse anzeigt. Falls Sie
die angezeigte Adresse nicht verwenden möchten, drücken Sie die Taste so oft
erneut, bis die gewünschte Adresse angezeigt wird. Hinweis: Eine Erweiterung
kann keine Adresse erhalten, wenn die Steckbrücke zur Deaktivierung des
Sabotagemelders geschlossen ist.
• Bei anderen Gerätetypen: Informieren Sie sich in der Installationsanleitung des
entsprechenden Gerätes.
Hinweis: Versuchen Sie nicht, für zwei Geräte gleichzeitig eine Adresse
anzufordern.
Wenn Sie die Adressierung sämtlicher Geräte abgeschlossen haben, drücken Sie .
3.
Verlorene, gefundene und duplizierte Geräte
Die Steuereinheit legt für jedes Bus-Gerät, das sie erlernt hat, einen Datensatz an. Um die
Liste aktuell zu halten, scannt die Steuereinheit den Bus beim Hochfahren des Systems
und beim Verlassen des Installationsmenüs.
Nach dem Start wird ein Alarm ausgelöst, wenn die Steuereinheit erkennt, dass ein
Gerät fehlt.
Nach Verlassen des Installationsmenüs fragt die Steuereinheit die Busadressen sämtlicher
am Bus befindlichen Geräte ab. Sie vergleicht die angegebenen Adressen mit denen, die
sie selbst gespeichert hat, und meldet gegebenenfalls duplizierte, gefundene und
verlorene Bus-Geräte, wie nachfolgend beschrieben.
Doppelte Busadressen
Wenn zwei Geräte dieselbe Adresse besitzen, wird z. B. Folgendes angezeigt:
A dressen dupliz.
Exp.W1-05
Wenn Sie diese Meldung sehen, müssen die Adresse von einem der Geräte ändern, um
es eindeutig zu machen.
Gefundene und/oder verlorene Bus-Geräte
Falls die Steuereinheit feststellt, dass ein zuvor hinzugefügtes Gerät fehlt oder ein neues
Gerät vorhanden ist, wird z. B. Folgendes angezeigt:
G EFUNDEN 0, VERLOREN 1
Verloren W1-03
Die obere Zeile zeigt dabei die Anzahl der neu gefundenen Geräte sowie der bestehenden
Geräte, die verloren sind. In der unteren Zeile werden Bus und Adresse des ersten Geräts
Menü „Melder/Geräte"
(W10)
Seite 41
