• Beispiel b) – Ein Bedienteil belegt zwei Zonen am oberen Ende des
Zonennummernbereichs. Die übrigen Zonen stehen für Bedienteile zur Verfügung.
Da die Steuereinheit Zonen jedoch in Zehnergruppen zuweist, kann sie die übrigen
8 Zonen in dieser Gruppe nicht an Erweiterungen vergeben.
• Beispiel c) – Eine Erweiterung belegt Zonen am oberen Ende des
Zonennummernbereichs, die Zonen 030 bis 039 sind jedoch verfügbar. Dies kann der
Fall sein, wenn die Standardadresse (niedrigste verfügbare) nicht akzeptiert wurde, als
die Erweiterung am oberen Ende des Bereichs hinzugefügt wurde. Die Steuereinheit
kann unterhalb der von der Erweiterung verwendeten Zonennummern keine
Bedienteilzonen zuweisen.
a) Kein Platz für BT-Zonen

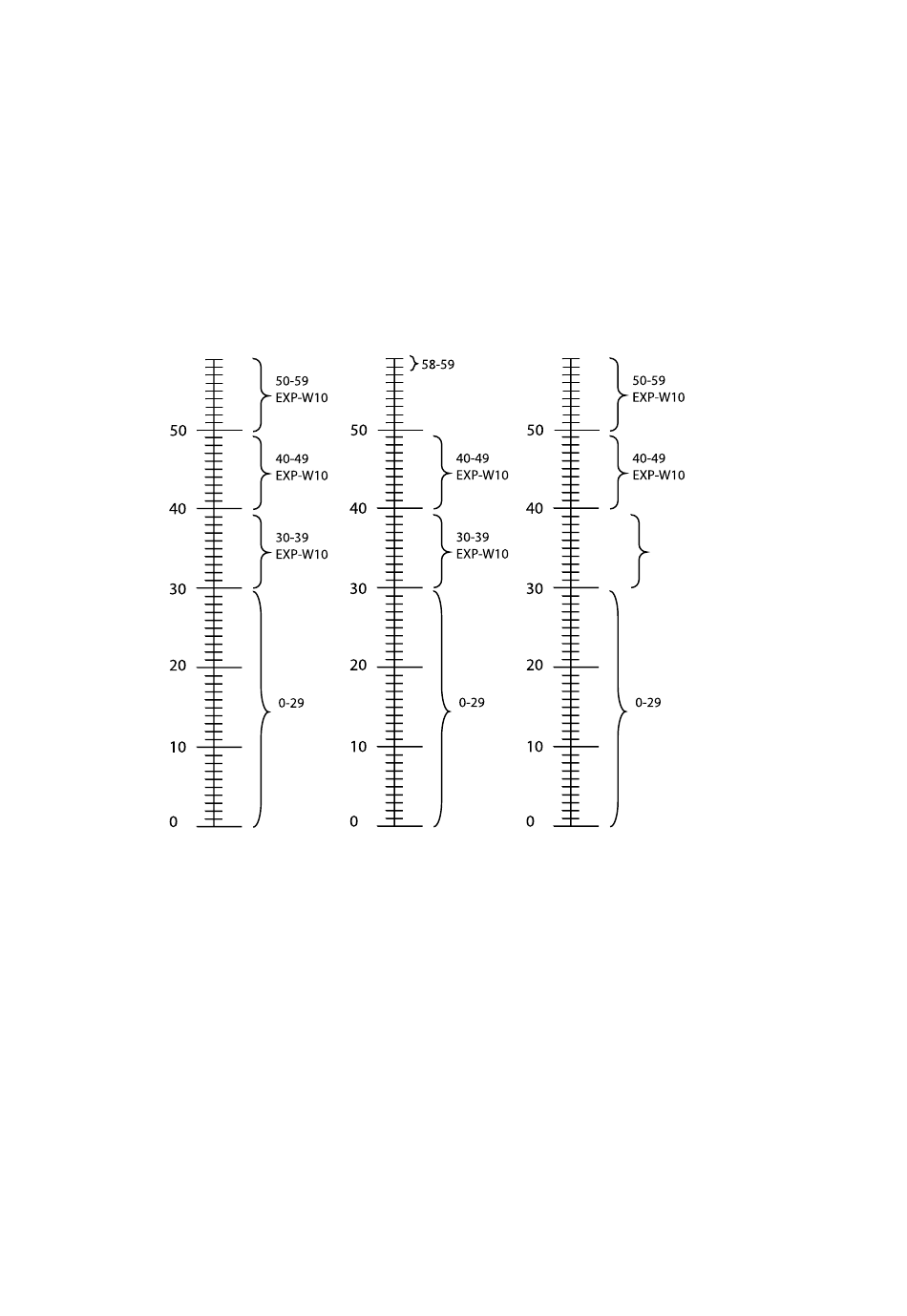

Abbildung 6 – Beispiel Zonenverfügbarkeit (i-on30R+)
Adressierung und Zonennummerierung
b) BT-Zonen
in Dekade 50-59
Steuereinheit
Seite 25
c) BT-Zonen
nicht verfügbar
Bedienteil
Steuereinheit
Hier können
keine
BT-Zonen
zugewiesen
werden.
Steuereinheit
