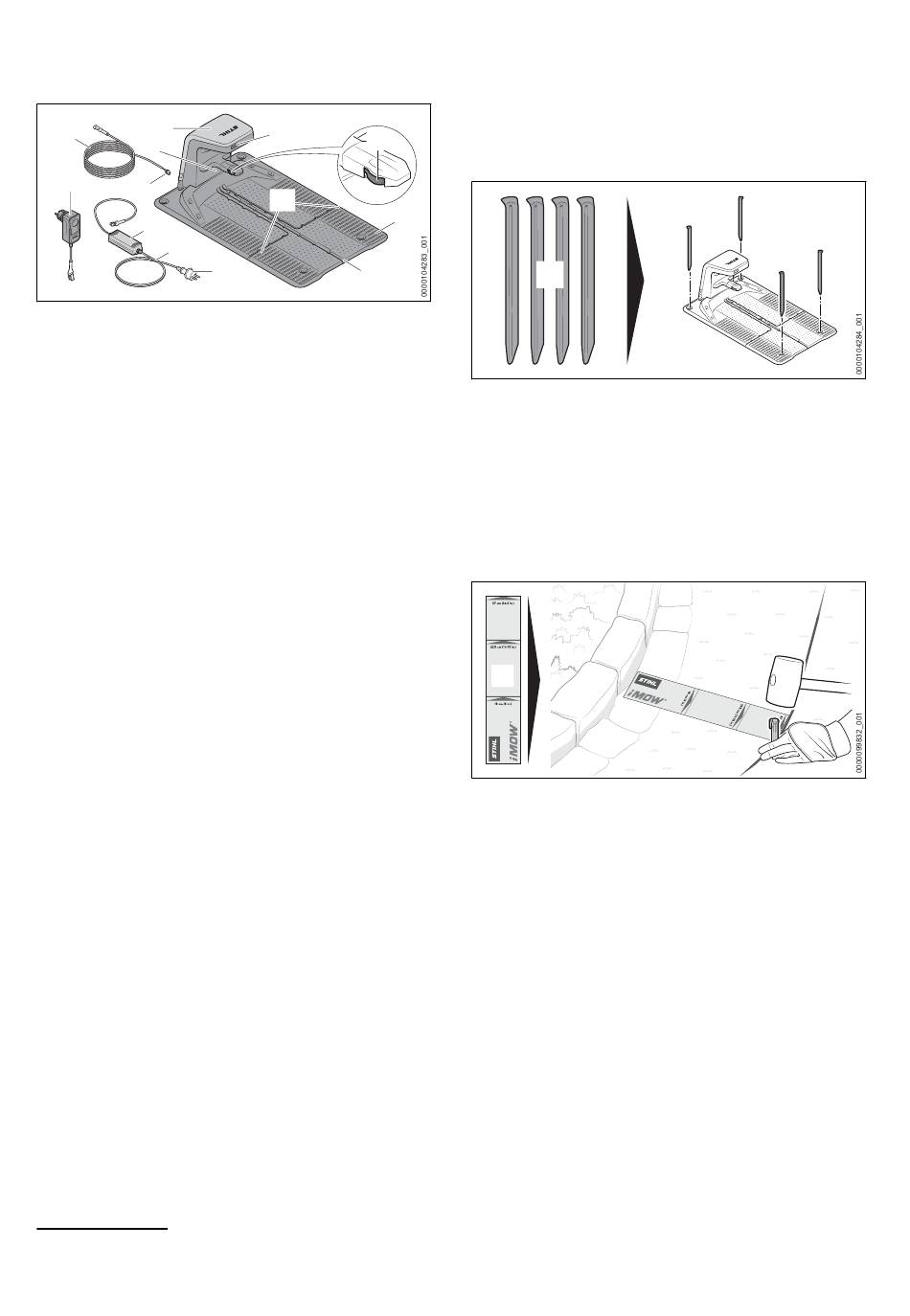

3 Vue d'ensemble
3.4 Station d'accueil et bloc d'ali‐
mentation secteur
6
4
#
12
5
3
2
1 Fiche secteur
La fiche secteur relie le cordon d'alimentation
électrique avec une prise de courant.
2 Cordon d'alimentation électrique
Le cordon d'alimentation électrique relie le
bloc d'alimentation secteur avec la fiche sec‐
teur.
3 Bloc d'alimentation secteur
Le bloc d'alimentation secteur fournit l'énergie
nécessaire au fonctionnement de la station
d'accueil.
4 Câble de recharge
Le câble de recharge relie le bloc d'alimenta‐
tion secteur de table ou enfichable avec la
station d'accueil.
5 Fiche
La fiche relie le câble de recharge avec la
station d'accueil.
6 Capot
Le capot recouvre la station d'accueil et pro‐
tège l'électronique interne.
7 DEL
La DEL indique l'état de la station d'accueil.
8 Contacts de recharge
Les contacts de recharge relient la station
d'accueil avec le robot de tonte.
9 Plaque de base
Cette plaque est la base de la station d'ac‐
cueil.
10 Conduit de câbles
Le fil de guidage doit être posé dans le con‐
duit de câbles central.
11 Conduit de câbles
Le fil de délimitation doit être posé dans les
canaux de câbles des côtés.
5
Bloc d'alimentation secteur de table ou enfichable, joint à la livraison suivant la version et suivant le
marché
0458-074-9601-A
7
8
11
1
10
5
12 Bloc d'alimentation secteur enfichable
Le bloc d'alimentation secteur enfichable four‐
nit l'énergie nécessaire au fonctionnement de
la station d'accueil.
# Plaque signalétique avec numéro de machine
9
13
13 Baïonnette
Les quatre baïonnettes assurent l'ancrage de
la station d'accueil sur le sol.
3.5 Règle et kit d'installation
iMOW
Règle d'installation iMOW
1
1 Règle d'installation iMOW
La règle d'installation facilite la pose du fil et
permet de respecter les distances correctes.
Kit d'installation
Un kit d'installation est nécessaire pour la mise
en service du robot de tonte et il ne fait pas par‐
tie du jeu de pièces livré avec le robot de tonte.
Des kits d'installation adéquats suivant les surfa‐
ces de pelouse à tondre sont proposés à titre
d'accessoires.
®
®
®
