Stihl iMOW 3.0 Gebrauchsanleitung Seite 20

deutsch
B
A

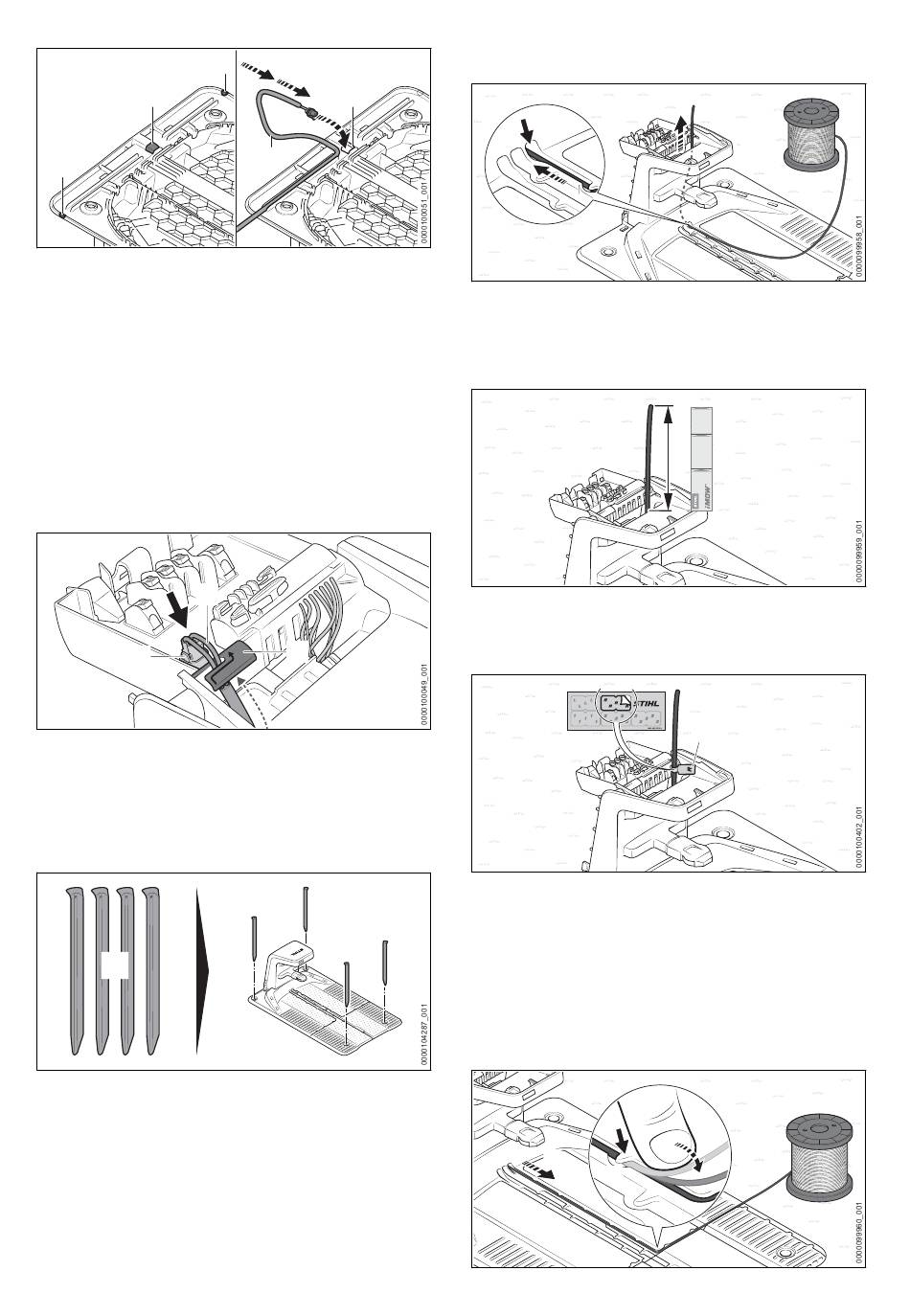

► Falls die Dockingstation direkt an einer Wand
steht oder das Ladekabel unter der Boden‐
platte zur Seite geführt werden soll:
► Auf der gewünschten Seite der Bodenplatte
an der Position (A) den Rand öffnen und
entgraten.
► In der Mitte der Bodenplatte eine Öff‐
nung (B) ausschneiden und entgraten.
► Stecker (4) in die Öffnung (B) stecken und
das Ladekabel (6) nachführen.
Das Ladekabel (6) wird im Inneren der
Dockingstation nach oben geschoben.
6
4
► Ladekabel (6) im Kabelhalter (7) fixieren.
► Stecker (4) einstecken.
Der Stecker (4) rastet auf beiden Seiten hör‐
bar und spürbar ein.
Dockingstation befestigen
8
► Dockingstation mit vier Erdnägel (8) am Boden
befestigen.
20
A
B
4
6
7
Begrenzungsdraht einführen
10
► Drahtanfang (9) in die rechte Durchfüh‐
rung (10) stecken und nachführen.
Der Begrenzungsdraht (9) wird im Inneren der
Dockingstation nach oben geschoben.
► Begrenzungsdraht so lange nachführen, bis er
auf einer Länge von a = 32 cm (Länge:
®
1x iMOW Ruler) nach oben übersteht.
► Drahtanfang (9) nahe am Gehäuse mit dem
passenden Kabelmarkierer (11) kennzeich‐
nen.
Die Kennzeichnung erleichtert den späteren
Anschluss an die richtige Klemme.
7.4 Dockingstation auf der Mähflä‐
che aufstellen
1
2
7 Dockingstation aufstellen
9
37 cm (14.5 in.)
27,5 cm (10.75 in.)
a
15 cm (6 in.)
9
11
0458-074-9601-A
