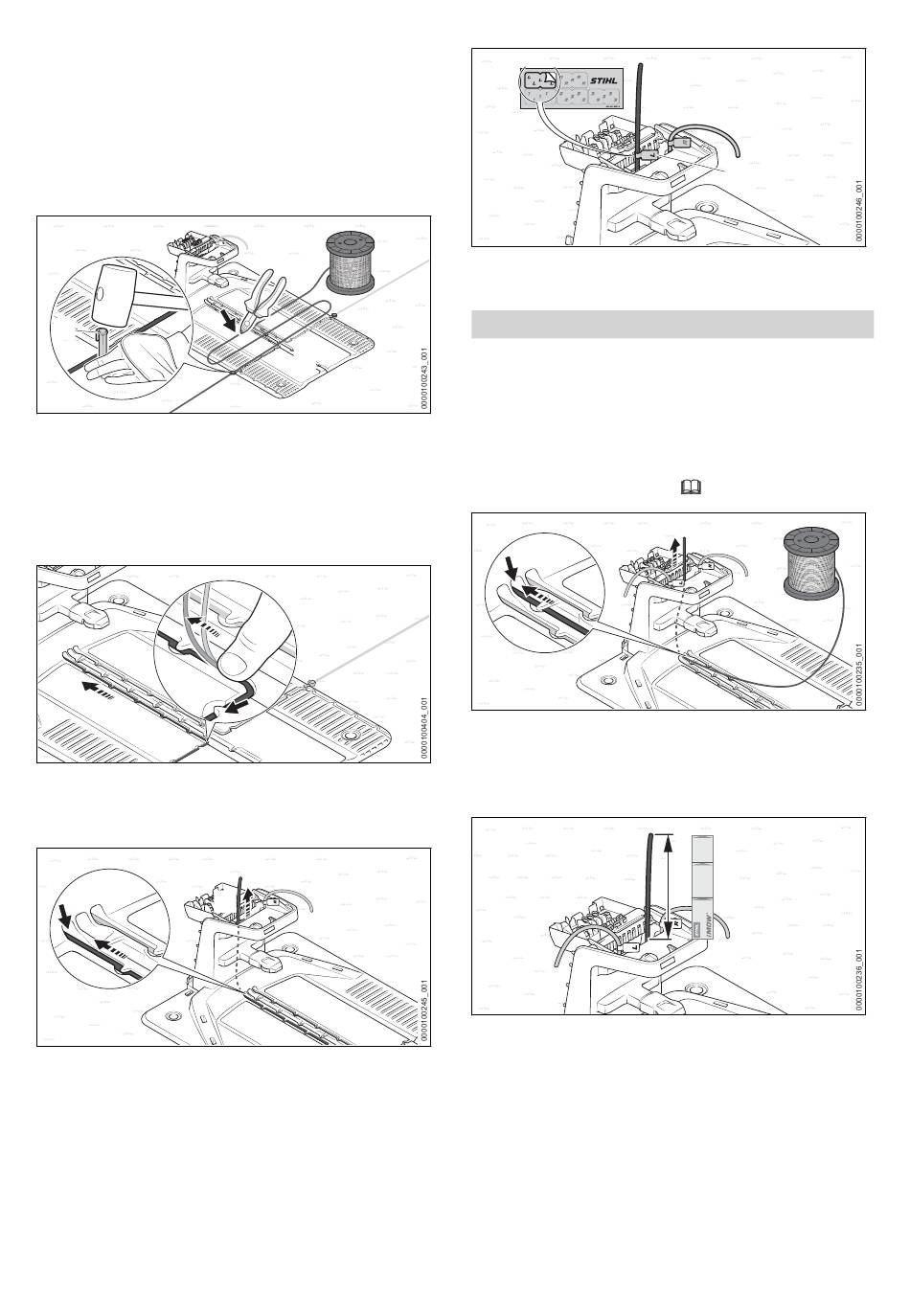

10 Leitdraht verlegen
► Begrenzungsdraht (1) eng und parallel zum
anderen Begrenzungsdraht zurück zur
Dockingstation führen, ohne dass sich die
Begrenzungsdrähte überkreuzen.
► Begrenzungsdraht (1) im Abstand von 32 cm
®
(Länge: 1x iMOW
platte (3) nach vorne führen.
3
► Begrenzungsdraht (1) direkt an der Boden‐
platte (2) mit einem Fixiernagel (3) befestigen.
► Mit dem Begrenzungsdraht (1) zwei Breiten
der Bodenplatte (2) abmessen und Begren‐
zungsdraht (1) danach mit einem Seiten‐
schneider ablängen.
4
1
► Begrenzungsdraht (1) so in der Bodenplatte
verlegen, dass er flach im Kabelkanal liegt und
von den Haken (4) fixiert ist.
5
► Begrenzungsdraht (1) in die linke Durchfüh‐
rung (5) stecken und nachführen.
Das Drahtende (1) wird im Inneren der Docking‐
station nach oben geschoben.
0458-074-9601-A
Ruler) um die Boden‐
1
2
1
► Drahtende (1) nahe am Gehäuse mit dem
passenden Kabelmarkierer (6) kennzeichnen.
10 Leitdraht verlegen
10.1 Leitdraht verlegen
Bereits bei der Verlegung des Begrenzungsd‐
rahts muss die Position aller Leitdrähte berück‐
sichtigt werden.
► Allgemeine Vorgaben zur Verlegung des Leit‐
drahts berücksichtigen
2
► Anfang des Leitdrahts (1) in die mittlere
Durchführung (2) stecken und nachführen.
Der Leitdraht (1) wird im Inneren der Docking‐
station nach oben geschoben.
► Leitdraht (1) so lange nachführen, bis er auf
einer Länge von a = 32 cm (Länge: 1x iMOW
Ruler) nach oben übersteht.
