deutsch
6 Leuchtstreifen
Der Leuchtstreifen zeigt den Status des Mäh‐
roboters an und signalisiert welche Tasten‐
kombination bei einer bestimmten Aktion zu
drücken ist.
7 Regensensor
Der Regensensor reagiert auf Feuchtigkeit.
Je nach Einstellung kann der Mähroboter die
Wetterverhältnisse in seinem Mähplan
berücksichtigen.

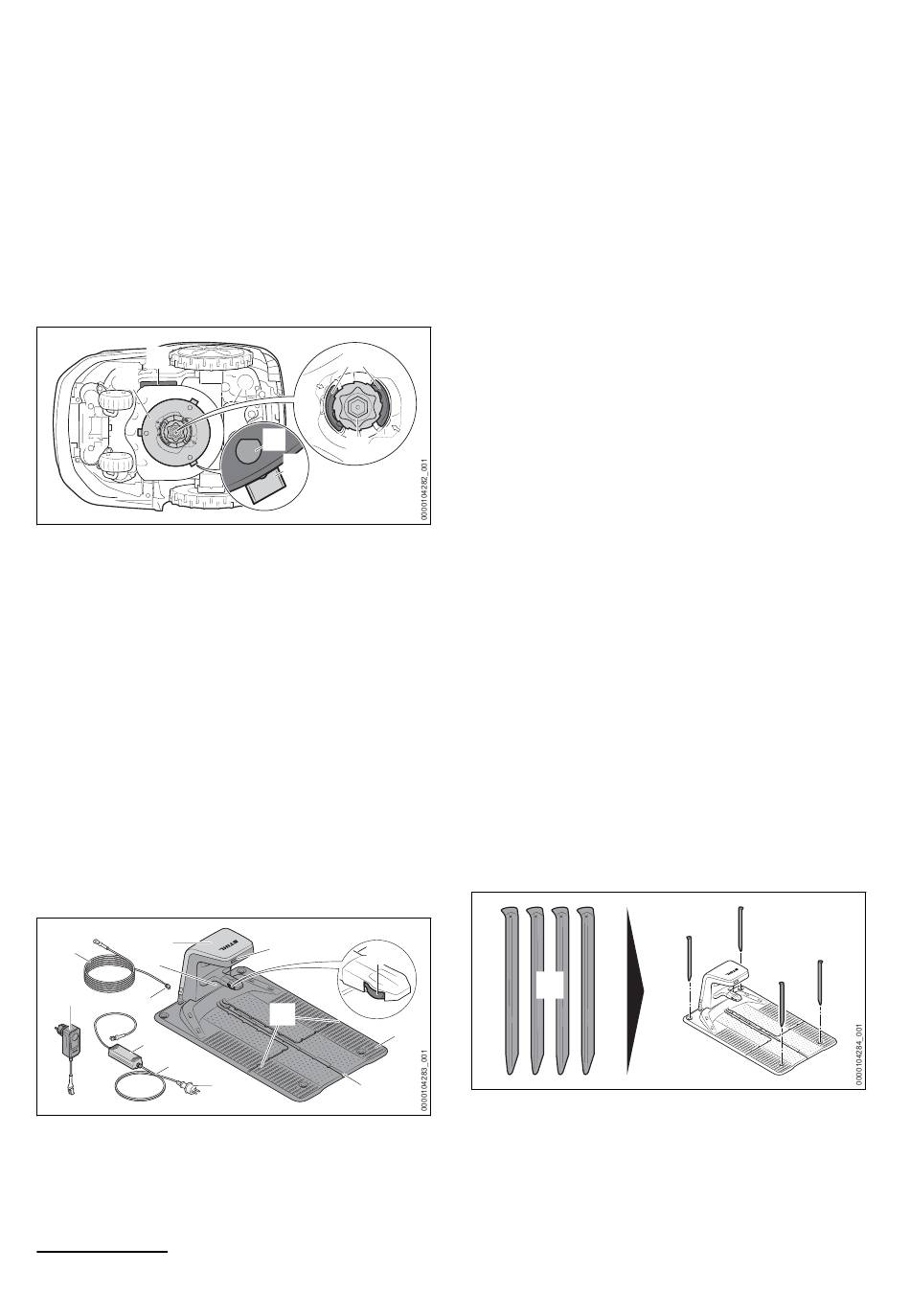

3.3 Mähwerk
#
1
1 Messerscheibe
Die Messerscheibe dient zum Befestigen der
Klingen.
2 L-Bolzen
Die L-Bolzen dienen zum Einhängen der Klin‐
gen.
3 Klingen
Die Klingen mähen das Gras.
4 Hebel
Die Hebel sichern die Mutter.
5 Mutter
Die Mutter befestigt die Messerscheibe.
# Leistungsschild mit Maschinennummer
3.4 Dockingstation und Netzteil
6
4
#
12
5
3
2
1 Netzstecker
Der Netzstecker verbindet die Anschlusslei‐
tung mit einer Steckdose.
1
Netzteil oder Steckernetzteil ausführungsabhängig und marktabhängig im Lieferumfang enthalten
4
4
2
5
3
7
8
11
1
10
2 Anschlussleitung
Die Anschlussleitung verbindet das Netzteil
mit dem Netzstecker.
1
3 Netzteil
Das Netzteil versorgt die Dockingstation mit
Energie.
4 Ladekabel
Das Ladekabel verbindet das Netzteil oder
das Steckernetzteil mit der Dockingstation.
5 Stecker
Der Stecker verbindet das Ladekabel mit der
Dockingstation.
6 Haube
Die Haube deckt die Dockingstation ab und
schützt die innenliegende Elektronik.
7 LED
Die LED zeigt den Status der Dockingstation
an.
8 Ladekontakte
Die Ladekontakte verbinden die Dockingsta‐
tion mit dem Mähroboter.
9 Bodenplatte
Die Bodenplatte ist das Fundament der
Dockingstation.
10 Kabelkanal
In den mittig liegenden Kabelkanal wird der
Leitdraht verlegt.
11 Kabelkanal
In den außen liegenden Kabelkanälen wird
der Begrenzungsdraht verlegt.
12 Steckernetzteil
Das Steckernetzteil versorgt die Dockingsta‐
tion mit Energie.
# Leistungsschild mit Maschinennummer
13
9
13 Erdnagel
Die vier Erdnägel befestigen die Dockingsta‐
tion am Boden.
3 Übersicht
1
0458-074-9601-A
