deutsch

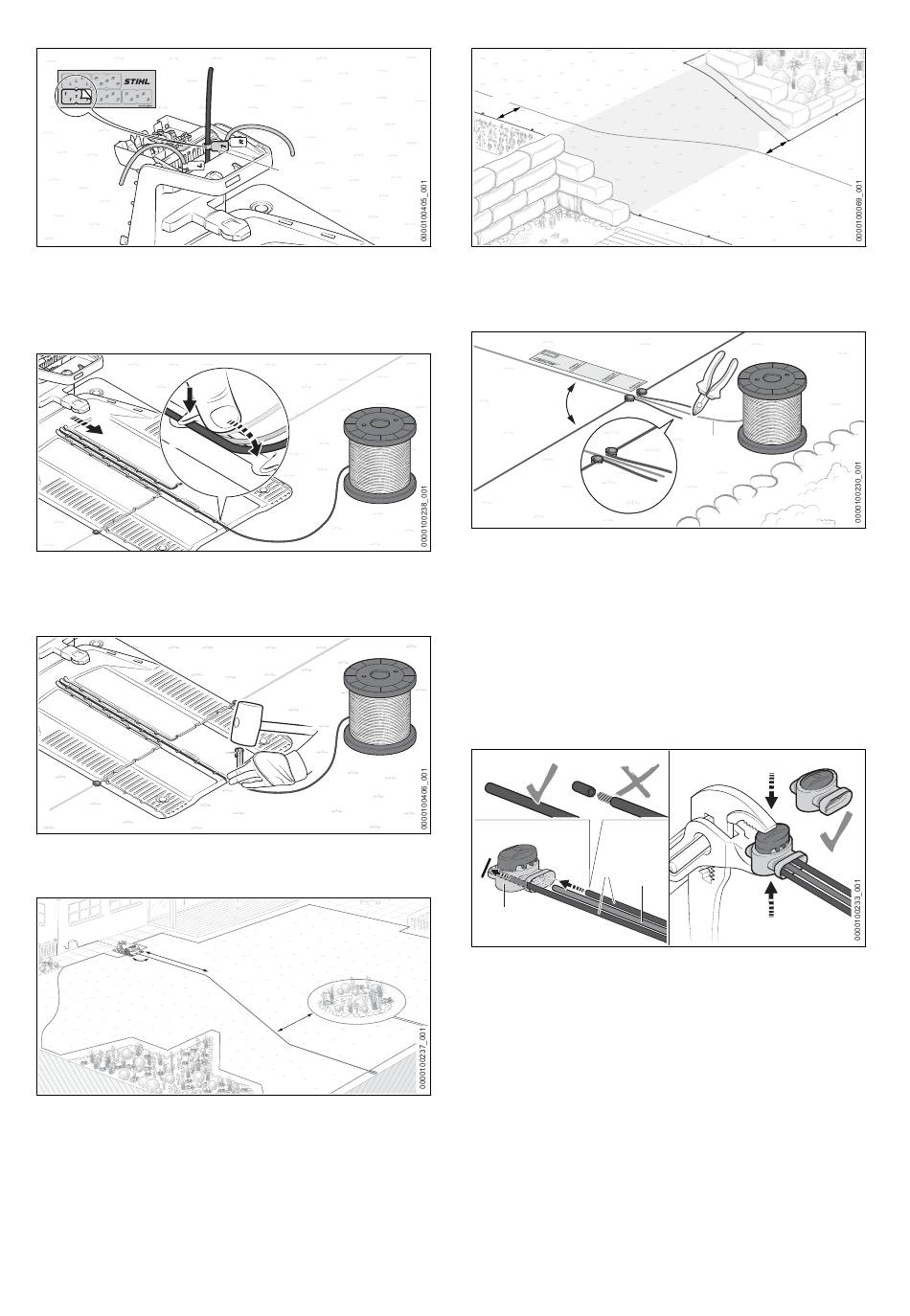

► Leitdraht (1) nahe am Gehäuse mit dem pas‐
senden Kabelmarkierer (3) kennzeichnen.
Die Kennzeichnung erleichtert den späteren
Anschluss an die richtige Klemme.
1
4
► Leitdraht (1) so in der Bodenplatte verlegen,
dass er flach im Kabelkanal liegt und von den
Haken (4) fixiert ist.
5
► Leitdraht (1) direkt an der Bodenplatte (5) mit
einem Fixiernagel (6) befestigen.
b
90°
► Leitdraht (1) auf einer Länge b = 2 m gerade
und im rechten Winkel (90°) von der Docking‐
station in die Mähfläche führen.
► Leitdraht (1) zur Drahtschleife (7) am Rand
der Mähfläche führen. Der Abstand zum
umlaufenden Begrenzungsdraht (8) muss min‐
destens c = 27,5 cm betragen.
34
1
3
1
6
8
1
c
7
c
► An Hängen den Leitdraht diagonal verlegen.
Der Abstand zum Begrenzungsdraht muss
mindestens c = 27,5 cm betragen.
90°
► Leitdraht (1) auf einer Länge von mindestens
32 cm (Länge: 1x iMOW
im rechten Winkel (90°) zur Drahtschleife (7)
führen.
► Leitdraht (1) durch die Mitte der Draht‐
schleife (7) verlegen.
► Leitdraht (1) am Ende der Drahtschleife (7) mit
einem Seitenschneider durchtrennen und alle
Drahtenden auf die gleiche Länge bringen.
8
1
9
► Enden der Begrenzungsdrähte (8) und des
Leitdrahts (1) bis zum Anschlag in den Draht‐
verbinder (9) stecken.
Die Drahtenden dürfen nicht abisoliert werden.
► Drahtverbinder (1) mit einer Zange bis zum
Anschlag zusammendrücken.
10 Leitdraht verlegen
c
7
1
®
Ruler) gerade und
