italiano
# Targhetta dati prestazioni con numero di
macchina

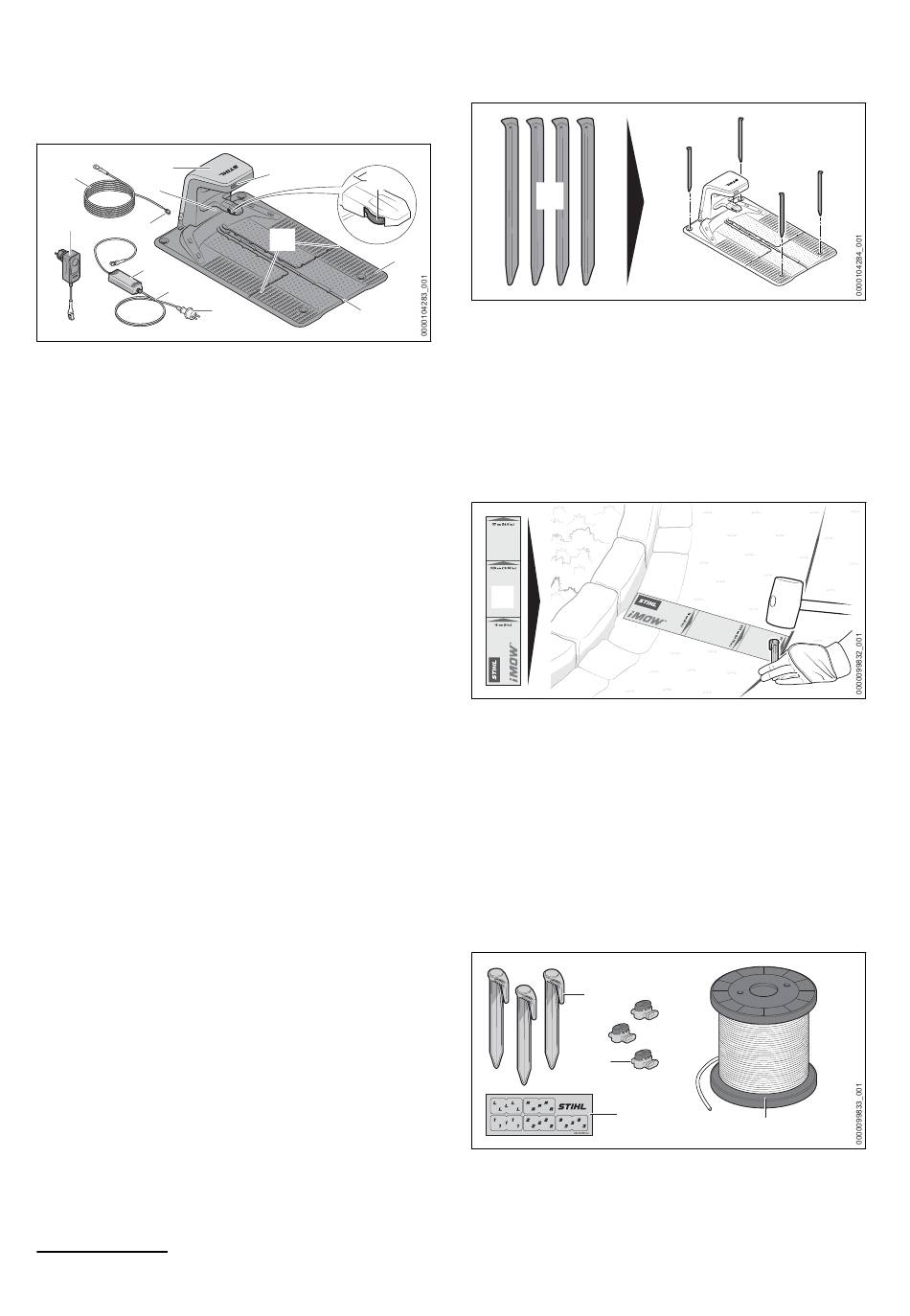

3.4 Docking station e alimentatore
6
4
#
12
5
3
2
1 Spina di rete
La spina di rete collega il cavo di collega‐
mento a una presa.
2 Cavo di collegamento
Il cavo di collegamento collega l'alimentatore
alla spina di rete.
7
3 Alimentatore
L'alimentatore fornisce energia elettrica alla
docking station.
4 Cavo di carica
Il cavo di carica collega l'alimentatore o l'ali‐
mentatore a spina alla docking station.
5 Spina
La spina collega il cavo di carica alla docking
station.
6 Cappottatura
La cappottatura copre la docking station e
protegge i componenti elettronici interni.
7 LED
Il LED indica lo stato della docking station.
8 Contatti di carica
I contatti di carica collegano la docking station
al robot rasaerba.
9 Piastra di base
La piastra di base è la parte su cui poggia la
docking station.
10 Canalina
Nella canalina centrale viene posato il filo
guida.
11 Canalina
Nelle canaline esterne viene posato il filo
perimetrale.
12 Alimentatore a spina
L'alimentatore a spina fornisce energia elet‐
trica alla docking station.
7
L'alimentatore o alimentatore a spina è fornito in dotazione in base alla versione e al mercato
150
7
8
11
1
10
1
# Targhetta dati prestazioni con numero di
matricola
13
9
13 Picchetti
I quattro picchetti fissano la docking station al
suolo.
3.5 iMOW
zione
®
iMOW Ruler
1
1 iMOW
®
Ruler
Il Ruler facilita la posa del filo e serve per
mantenere la distanza corretta.
Kit di installazione
Per la messa in funzione del robot rasaerba è
necessario un kit di installazione non fornito in
dotazione. I kit di installazione adatti alle diverse
dimensioni dei giardini sono disponibili come
accessori.
Ruler e kit di installa‐
®
1
2
3
4
0458-074-9601-A
