français
► Repérer l'extrémité du fil (1), à proximité du
carter, en mettant le marqueur de câble adé‐
quat (6).

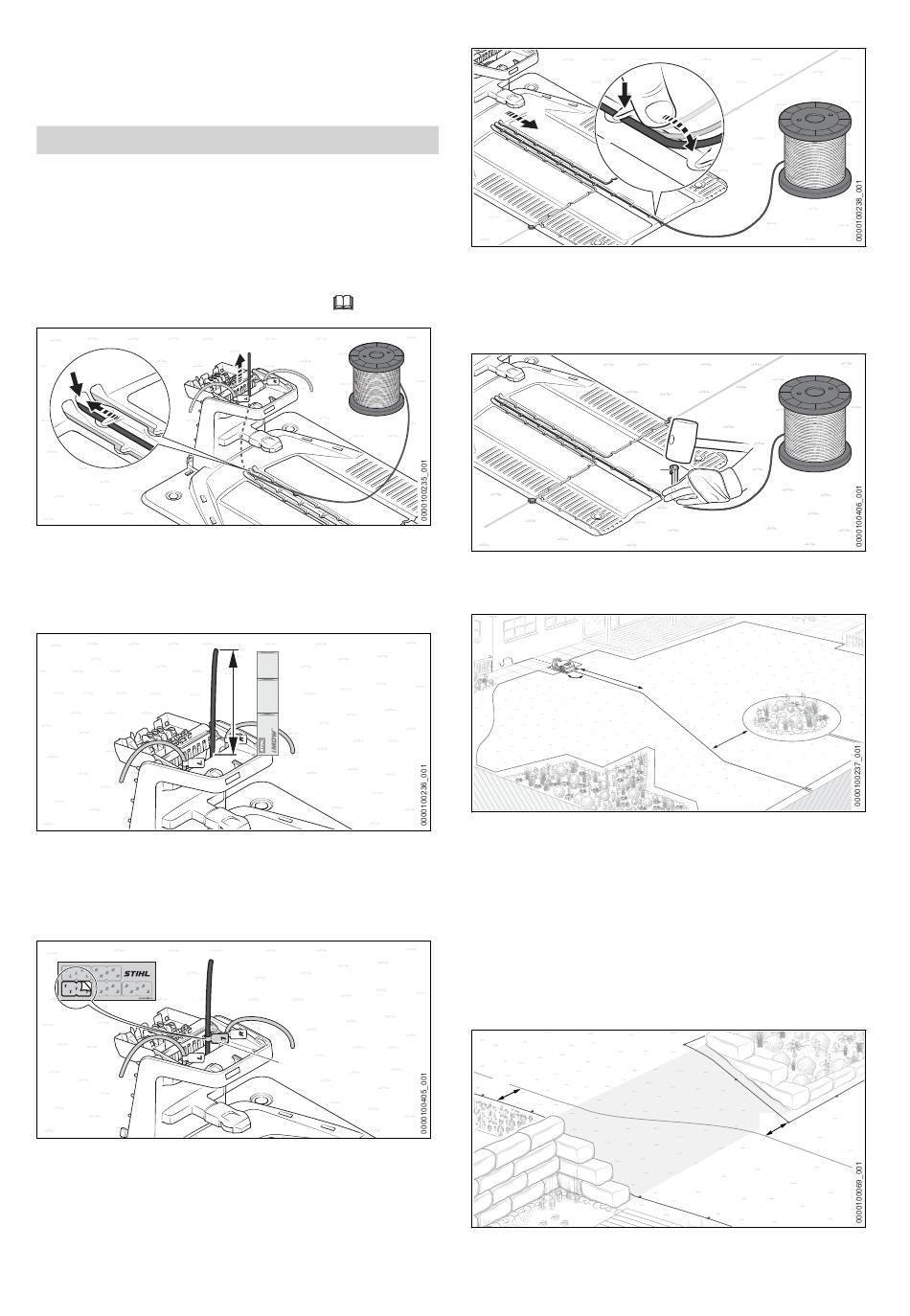

10 Pose du fil de guidage
10.1
Pose du fil de guidage
En posant le fil de délimitation, il faut déjà tenir
compte de l'emplacement de tous les fils de gui‐
dage.
► Tenir compte des consignes générales con‐
cernant la pose du fil de guidage,
2
► Introduire l'extrémité du fil de guidage (1) dans
le passage central (2) et faire suivre le fil.
À l'intérieur de la station d'accueil, pousser le
fil de guidage (1) vers le haut.
► Faire suivre le fil de guidage (1) jusqu'à ce
qu'il dépasse, vers le haut, d'une longueur
a = 32 cm (longueur : 1x la règle installation
®
iMOW
.
► Repérer l'extrémité du fil de guidage (1), à
proximité du carter, en mettant le marqueur de
câble adéquat (3).
Le marquage facilite ensuite le branchement
sur la borne respective.
130
8.2.
1
37 cm (14.5 in.)
27,5 cm (10.75 in.)
a
15 cm (6 in.)
1
3
1
4
► Poser le fil de guidage (1) dans la plaque de
base de telle sorte qu'il se trouve à plat dans
le conduit de câbles et soit fixé par les baïon‐
nettes (4).
5
► Fixer le fil de guidage (1) directement au bord
de la plaque de base (5) avec un piquet (6).
b
90°
► En partant à angle droit (90°) de la station
d'accueil, poser le fil de guidage (1) dans la
surface à tondre, en ligne droite sur une lon‐
gueur b = 2 m.
► Amener le fil de guidage (1) jusqu'à la boucle
de fil (7), sur la périphérie de la surface à ton‐
dre. La distance par rapport au fil de délimita‐
tion (8) périphérique doit atteindre au moins la
cote c = 27,5 cm.
c
10 Pose du fil de guidage
1
6
8
1
c
7
c
0458-074-9601-A
