Nederlands
1 Messchijf
De messchijf is bedoeld voor het bevestigen
van de messen/klingen.
2 L-pennen
De L-pennen zijn bedoeld voor het plaatsen
van de klingen/messen.
3 Messen/klingen
De messen/klingen maaien het gras.
4 Hendel
De hendels borgen de moer.
5 Moer
De moer zet de messchijf vast.
# Typeplaatje met machinenummer

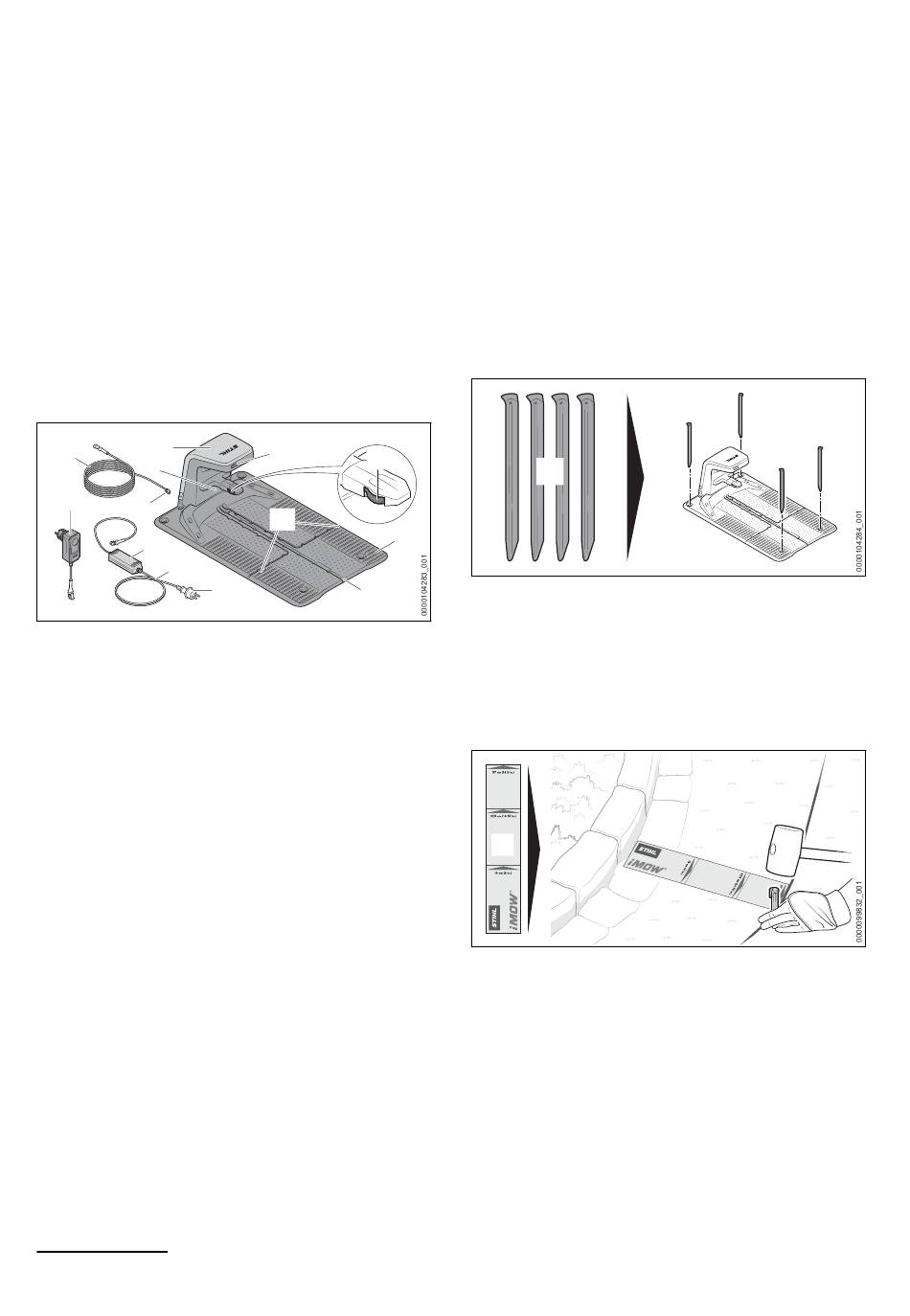

3.4 Dockingstation en adapter
6
4
#
12
5
3
2
1 Netstekker
De netstekker verbindt de aansluitkabel met
een contactdoos.
2 Aansluitkabel
De aansluitkabel verbindt de adapter met de
netstekker.
9
3 Adapter
De adapter voorziet het dockingstation van
spanning.
4 Laadkabel
De laadkabel verbindt de adapter of de stek‐
kervoeding met het dockingstation.
5 Stekker
De stekker verbindt de laadkabel met het
dockingstation.
6 Kap
De kap dekt het dockingstation af en
beschermt de interne elektronica.
7 Led
De led's geven de status van het dockingsta‐
tion aan.
8 Laadcontacten
De laadcontacten verbinden het dockingsta‐
tion met de maairobot.
9
Afhankelijk van de uitvoering en de betreffende markt is de adapter of stekkervoeding inbegrepen
198
7
8
11
1
10
9 Bodemplaat
De bodemplaat is het fundament van het doc‐
kingstation.
10 Kabelgoot
De leidraad wordt in de middelste kabelgoot
gelegd.
11 Kabelgoot
De begrenzingsdraad wordt in de kabelgoten
aan de buitenkant gelegd.
12 Stekkervoeding
De stekkervoeding voorziet het dockingsta‐
tion van energie.
# Typeplaatje met machinenummer
13
9
13 Grondpen
De vier grondpennen bevestigen het docking‐
station op de grond.
3.5
iMOW
®
iMOW Ruler
1
1 iMOW
®
Ruler
Met de Ruler wordt het leggen van de draad
makkelijker en kan de juiste afstand worden
aangehouden.
Installatieset
Voor de ingebruikname van de maairobot is een
installatieset nodig die niet bij de leveringsom‐
vang van de maairobot is inbegrepen. Geschikte
installatiesets zijn voor tuinen van verschillende
grootte als toebehoren verkrijgbaar.
3 Overzicht
1
Ruler en installatieset
®
0458-074-9601-A
