Stihl iMOW 3.0 Gebrauchsanleitung Seite 35

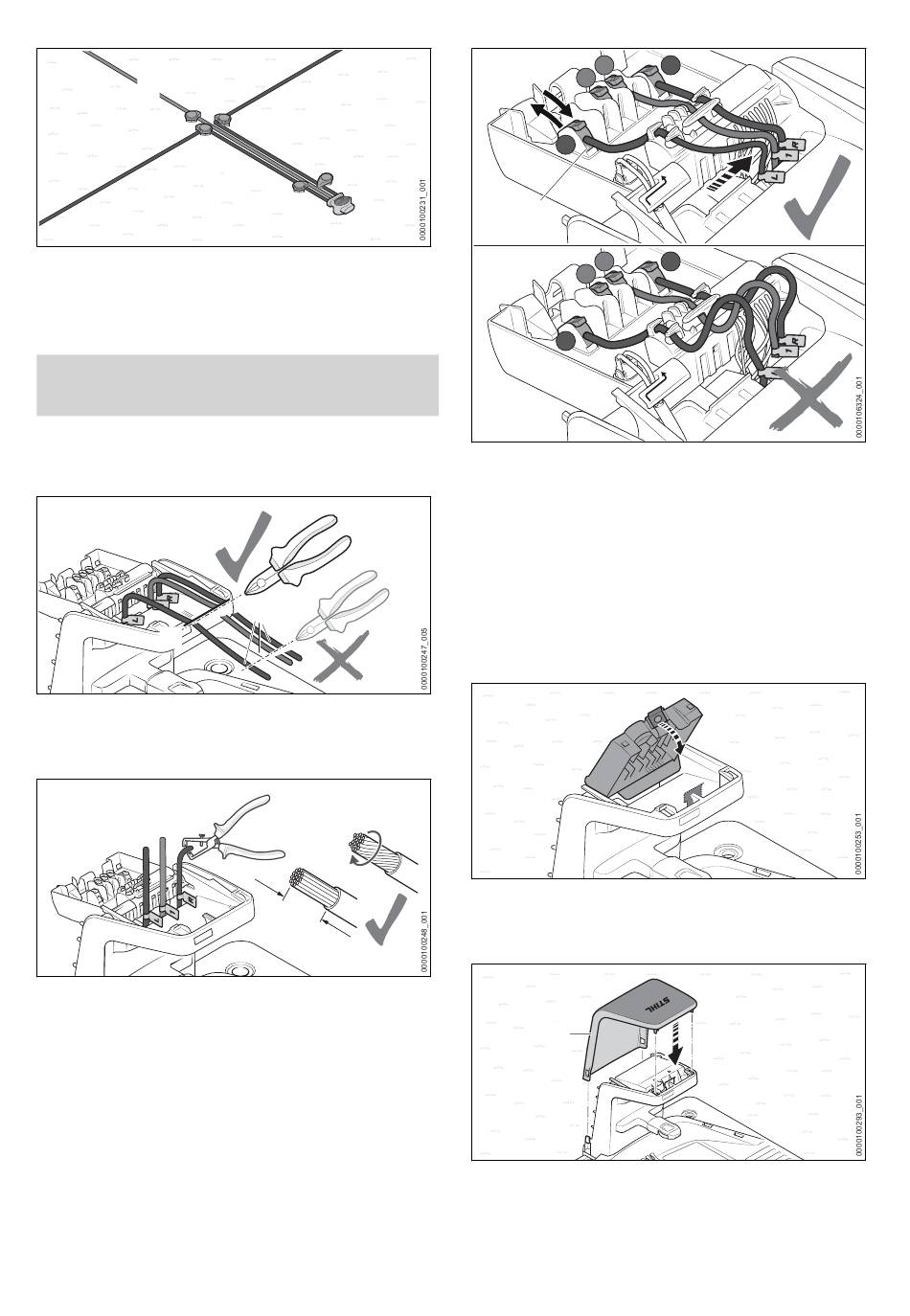

11 Dockingstation elektrisch anschließen
1
► Begrenzungsdrähte (8) und Leitdraht (1) paral‐
lel und eng aneinander führen, ohne dass sich
die Drähte überkreuzen.
► Drähte mit weiteren Fixiernägeln befestigen.
11 Dockingstation elektrisch
anschließen
11.1 Begrenzungsdraht und Leit‐
draht anschließen
2
► Drahtenden (1) leicht spannen und entlang der
Kante (2) mit einem Seitenschneider ablän‐
gen.
► Drahtenden auf einer Länge von a = 10 mm
abisolieren.
► Drahtlitzen so verdrillen, dass keine einzelnen
Drahtlitzen abstehen.
0458-074-9601-A
8
8
1
a
1
2
3
L
3
1
2
L
► Die beschrifteten Drahtenden den jeweiligen
Klemmen zuordnen.
► Hebel (3) der entsprechenden Klemme nach
hinten aufklappen.
► Das abisolierte Drahtende in die entspre‐
chende Klemme einführen und zum Schließen
den Hebel (3) wieder nach vorne klappen.
► Begrenzungsdrähte und Leitdraht wie abgebil‐
det in den Kabelhaltern fixieren und zur rech‐
ten Seite drücken.
► Abdeckung (4) nach vorne klappen.
Die Abdeckung (4) rastet hörbar und spürbar
ein.
5
► Haube (5) aufsetzen.
Die Haube (5) rastet hörbar ein.
deutsch
R
R
4
35
