10 Leidraad neerleggen
10 Leidraad neerleggen

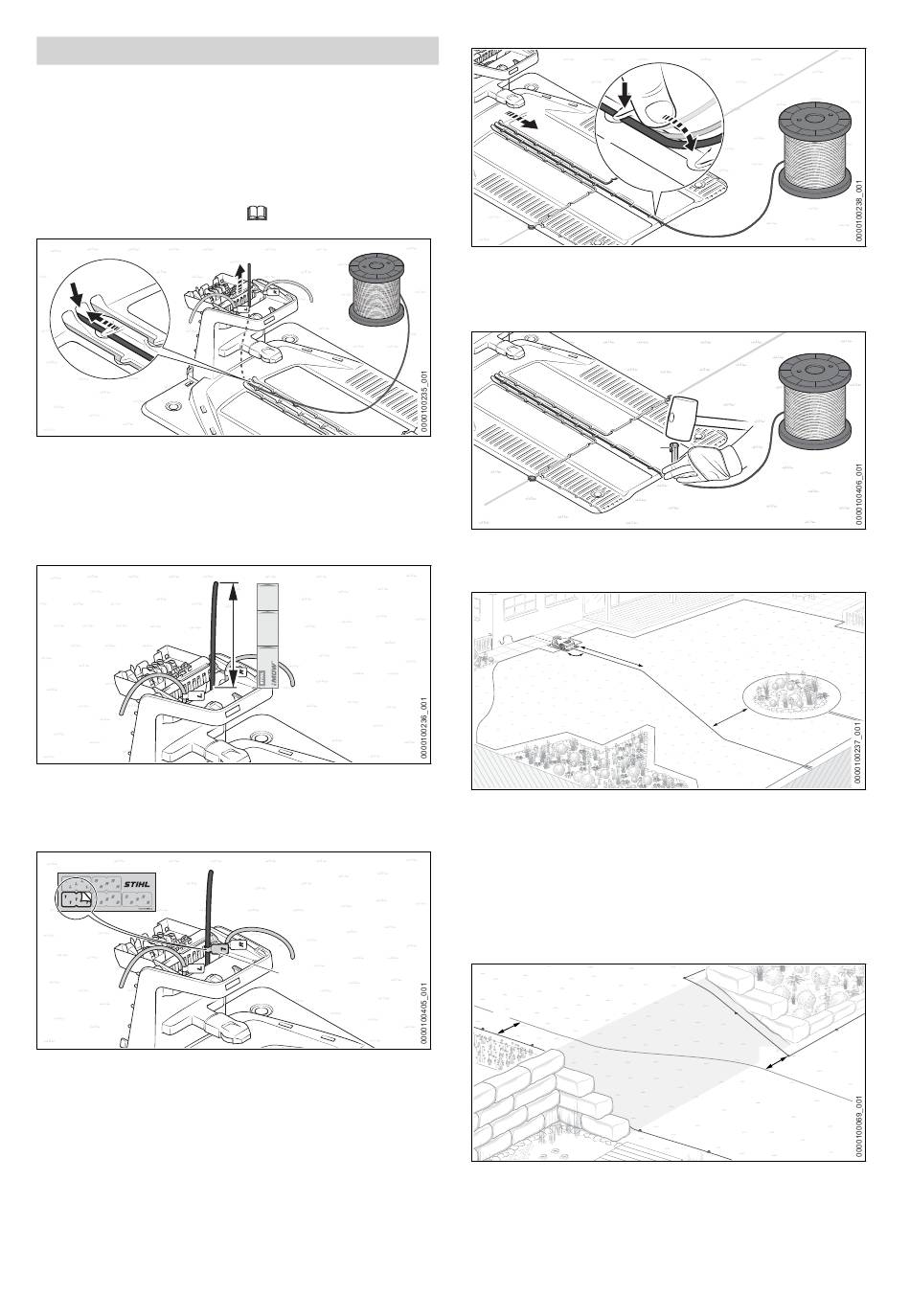

10.1 Leidraad neerleggen
Reeds tijdens het leggen van de begrenzings‐
draad moet de positie van alle leidraden in acht
worden genomen.
► Neem algemene voorschriften over het leggen
van de leidraad in acht
2
► Steek het begin van de leidraad (1) in de mid‐
delste doorvoer (2) en leid de leidraad erdoor‐
heen.
De leidraad (1) wordt binnen in het docking‐
station omhoog geschoven.
► Leid de leidraad (1) net zolang totdat deze
over een lengte van a = 32 cm (lengte:
®
1x iMOW Ruler) naar boven toe uitsteekt.
► Markeer de leidraad (1) dicht bij de behuizing
met de passende kabelmarkeerder (3).
Met de markering is de aansluiting op de juiste
klem op een later moment eenvoudiger.
0458-074-9601-A
8.2.
1
37 cm (14.5 in.)
27,5 cm (10.75 in.)
a
15 cm (6 in.)
1
3
1
4
► Leg de leidraad (1) zo in de grondplaat dat
deze plat in de kabelgoot ligt en door de
haken (4) wordt gefixeerd.
5
► Bevestig de leidraad (1) direct aan de grond‐
plaat (5) met een bevestigingsspijker (6).
b
90°
► Leid de leidraad (1) over een lengte van
b = 2 m recht en in een rechte hoek (90°) van
het dockingstation naar het maaivlak.
► Leid de leidraad (1) naar de draadlus (7) aan
de rand van het maaivlak. De afstand naar de
rondlopende begrenzingsdraad (8) moet ten
minste c = 27,5 cm bedragen.
c
► Leg de leidraad diagonaal op hellingen. De
afstand tot de begrenzingsdraad moet ten
minste c = 27,5 cm bedragen.
Nederlands
1
6
8
1
c
7
c
