Komponenten

HDMI-Box
Die HDMI-Box wird typischerweise im Schalt-
schrank oder in einem geschützten, für elektroni-
sche Geräte vorgesehenen Bereich installiert und
hat daher nur eine grundlegende Schutzklasse.
Die HDMI-Box ist mit einem Anschluss zur Strom-
versorgung und einer dazugehörigen blauen Sig-
nalleuchte für das Anzeigen einer aktiven Strom-
versorgung (Abb. 1-A), einer Schnittstelle für den
Kamerakopf (Abb. 1-B), einem Ausgang zum An-
schluss eines HDMI-Monitors (Abb. 1-C) und zwei
USB-Steckplätzen (Abb. 1-D) ausgestattet. Auf der
Rückseite der HDMI-Box ist ein Clip für die Hut-
schienenmontage vorhanden.

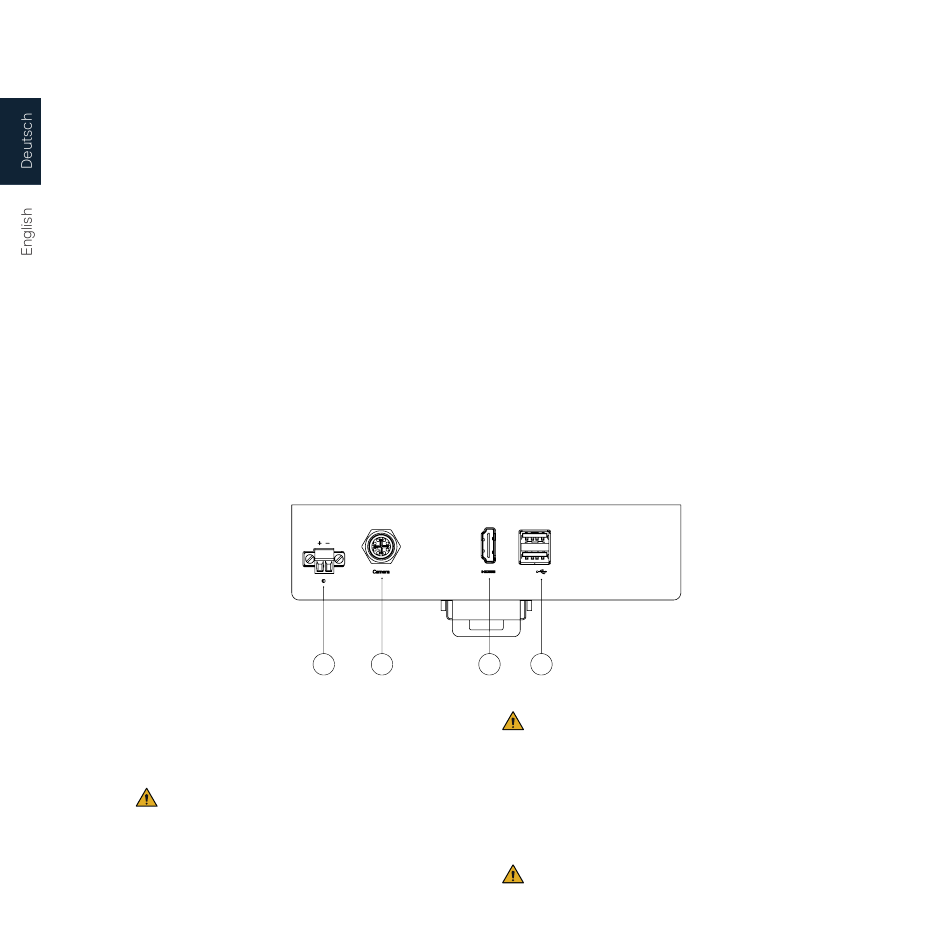

Abbildung 1
Kamerakopf
Der Kamerakopf wird üblicherweise im medi-
enbeaufschlagten Bereich installiert. Liegt die
Rückseite des Kamerakopfes mit den Anschlüs-
sen möglicherweise ebenfalls im Nassbereich,
beachten Sie unbedingt den Hinweis unter „Inbe-
triebnahme".
A B C
Der Anschluss über die Schnittstelle zur HDMI-
Box auf der Rückseite des Kamerakopfes (Abb.
2-A). Das Datenkabel (Abb. 2-A1) versorgt den
Kamerakopf mit Energie und ist für Steuersignale
sowie Datenübertragung mit sehr hoher Band-
breite ausgelegt. Achten Sie daher beim Verlegen
der Datenkabel, dass keine Störsignale wie z.B.
durch parallel verlegte, wechselstromführende
und unzureichend geschirmte Stromkabel ein-
gebracht werden. Klemmen oder knicken Sie das
Datenkabel nicht. Das Gewinde (Abb. 2-H) ist der
Anschluss für eine Erdung. Beachten Sie unbe-
dingt den Hinweis unter „Inbetriebnahme".
Am Steckverbinder (Abb. 2-B) wird der Kamera-
kopf mit Sperrluft versorgt, sodass der Bereich
zwischen Sichtscheibe und Abdeckung frei von
den Medien in der Umgebung bleibt. Die Sperr-
luftleitung (Abb. 2-B1) hat einen Durchmesser von
6 mm.
D
Bei falscher Einstellung, Verschmutzung der
Sperrluft oder Beschädigung der rotierenden
Sichtscheibe kann Flüssigkeit den Bereich zwi-
schen der rotierenden Sichtscheibe und Vorder-
seite des Kamerakopfes verunreinigen und die
Sicht beeinträchtigen mit der Folge, dass Gewähr-
leistungsansprüche erlöschen.
Im Lieferumfang befindet sich eine Abdeck-
kappe, mit der die Front des Kamerakopfes im
