BEDIENUNGSANLEITUNG

Montage

Vor Beginn der Installationsarbeiten muss si-
chergestellt werden, dass die Maschine von befä-
higtem Fachpersonal ausgeschaltet und sicher
gegen Wiedereinschalten abgesichert wurde. Bei
Zuwiderhandlung besteht Verletzungsgefahr.
Bei Tätigkeiten im Arbeitsbereich der Werk-
zeugmaschine besteht gegebenenfalls Verlet-
zungsgefahr durch rutschige Oberflächen und
scharfe Kanten in der Werkzeugmaschine. Tragen
Sie geeignete Schutzausrüstung.
Stellen Sie vor Beginn der Arbeit sicher, dass anzu-
schließende Druckluftkomponenten ausgeschal-
tet sind und machen Sie das System drucklos. Bei
Zuwiderhandlung besteht Verletzungsgefahr.
Die Montage des Kamerakopfes kann auf un-
terschiedliche Weise vorgenommen werden. Ach-
ten Sie darauf, dass Sie den Kamerakopf so ein-
bauen, dass Wärme über eine metallische,
wärmeleitende Oberfläche ausreichend abge-
führt werden kann. Eine Installation in eine Blech-
wand ist hierfür ausreichend.
Bitte beachten Sie, dass insbesondere der
Kamerakopf nur an Stellen montiert werden sollte,
die später beispielsweise für Wartungszwecke ge-
fahrlos erreicht werden können.
Die Gewinde sitzen in einer Achse mit den Positio-
nen der Kameraoptik(en) (Abb. 3-E1). Für eine Aus-
gabe im Querformat müssen die Schraubpositio-
nen (Abb. 3-C) auf einer Horizontalen liegen. Für
Hochformat entsprechend auf einer Vertikalen.

Befestigung des Kamerakopfs

Neben dem optional erhältlichen Befestigungs-
zubehör (siehe auch Abschnitt „Flex-Armhalter",
„Kugelhalterung" und „Spindelmontage") kann der
Kamerakopf nach individuellen Wünschen befes-
tigt werden.
51
2× M4 4.0
E2
C D B
50 7,8
14,6

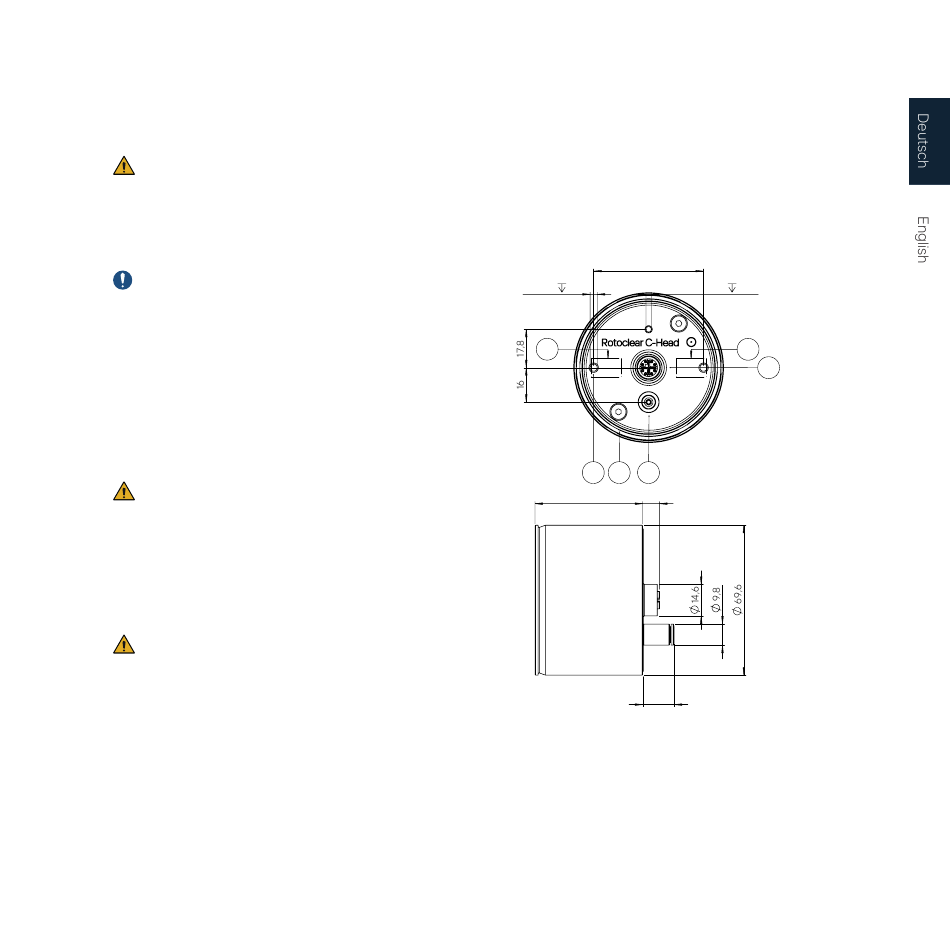

Abbildung 3
Um den Durchbruch in der Gehäusewand abzu-
dichten, legen Sie den beiliegenden Dichtungs-
ring in die dafür vorgesehene Nut (Abb. 3-D) ein.
Als Befestigungsschnittstelle befinden sich, wie
oben beschrieben, zwei M4-Gewinde (Abb. 3-C)
auf der Rückseite des Gehäuses. Zur Befestigung
sind, die zwei auf der Rückseite im Abstand von
51 mm befindlichen M4-Gewinde (Abb. 3-C) zu
12
M3 3.0
E1
A
