ROTOCLEAR C BASIC
Flex-Armhalter (Blecheinbau)
Für den Einbau muss an geeigneter Stelle ein run-
der Ausschnitt zur Durchführung eines M32 × 1.5
Gewindes eingebracht werden.
Führen Sie das Datenkabel (Abb. 8-B) durch die
Bohrung und setzen den Halter (Abb. 8-C) mit ein-
gelegter Dichtung (Abb. 8-F) auf.
Schieben Sie von der Gegenseiten die Metallteile
der Kabelverschraubung (Abb. 8-G1, G2) auf das
Datenkabel auf. Schrauben Sie nun das Gehäuse
(Abb. 8-G2) der Kabelverschraubung in den von
der Gegenseite aufgesetzten Halter (Abb. 8-C)
ein.

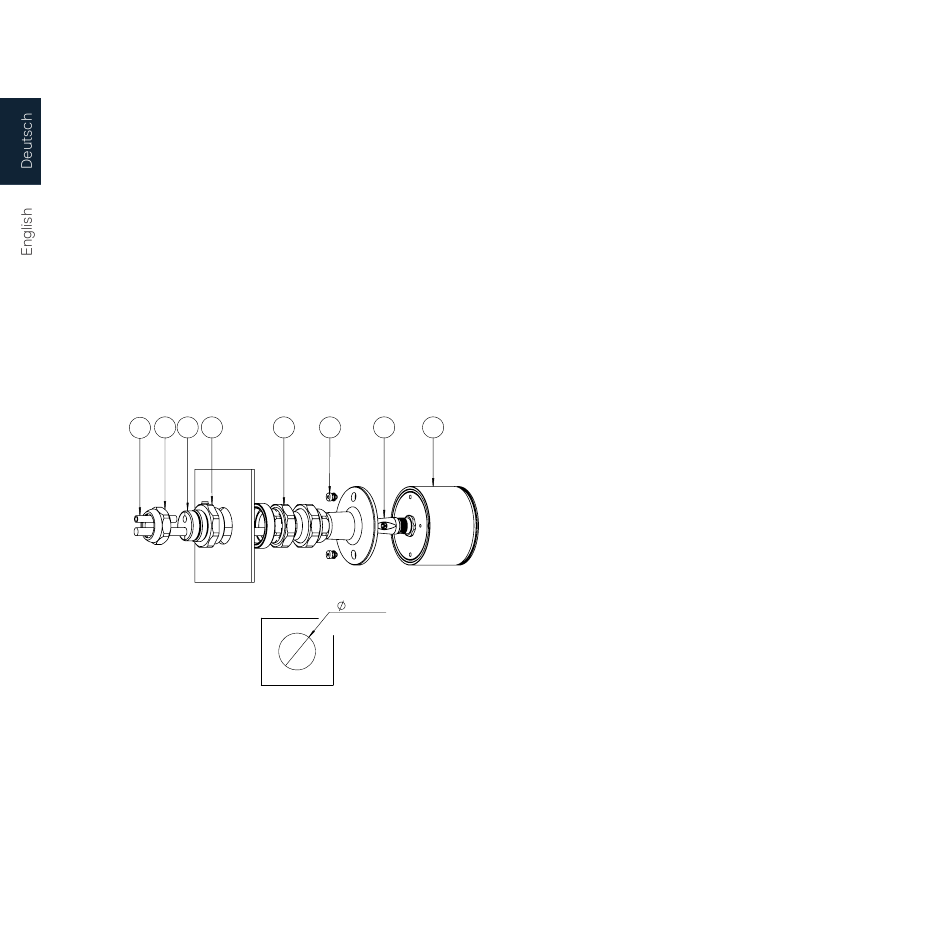

G1 G3 G2 C
H
Abbildung 8
Bringen Sie die Dichtung (Abb. 8-G3) zwischen
den Metallteilen auf das Datenkabel auf. Achten
Sie darauf, die entsprechende Bohrung für das
Datenkabel auszuwählen.
Schrauben Sie die Kabelverschraubung zusam-
men. Bevor sie festgezogen wird, legen Sie die
Sperrluftleitung (Abb. 8-H) in die 6 mm Bohrung
ein.
Flex-Armhalter (Vorwandmontage)
Es gibt mehrere Möglichkeiten den Flex-Armhal-
ter (Vorwandmontage) zu befestigen:
1. In Blech: Führen Sie von der Rückseite des
2. In Vollmaterial mit M5 Gewinde: Führen Sie
3. Für weitere Montagearten stehen M5 Ge-
E B A
Führen Sie nun das Datenkabel durch den Adap-
ter von der angewinkelten Seite aus durch und
schrauben Sie den Gelenkteil des Halters auf den
Adapter auf. Dichten Sie die Verschraubung mit
+ 0,5
32,5
dem beiliegenden Dichtungsring fachgerecht ab.
- 0,3
Montieren Sie auf der flachen Seite die Kabelver-
schraubung wie im vorhergehenden Abschnitt
beschrieben. Schließen Sie die Sperrluftleitung an
der 6 mm Bohrung an. Eine Einstecktiefe von ca.
20-30 mm ist ausreichend; die Sperrluftleitung
muss nicht durch den Flex-Armhalter bis zum Ka-
merakopf gezogen werden. Die Sperrluft strömt
frei durch den gesamten Flex-Armhalter hindurch
zum Kamerakopf.
Die Sperrluftleitung wird durch Festklemmen fi-
xiert, indem die Kabelverschraubung geschlossen
wird.
Alternativ kann zwischen Kabelverschraubung
Blechs die M6 Schrauben (Abb. 9-A) hindurch
und setzen den M6 Usit-Ring (Abb. 9-B) auf.
Schrauben Sie damit den Adapter fest.
hierzu die M5 × 20 Schrauben (Abb. 9-C) mit
aufgesetztem M5 Usit-Ring (Abb. 9-D) von der
Innenseite des Adapters ein und schrauben
Sie ihn an dem aufnehmenden Teil mit vorbe-
reiteten M5 Gewinden fest.
winde auf der Rückseite zur Verfügung, siehe
Abbildung 9. Schließen Sie hierfür die Bohrun-
gen auf der Rückseite des Adapters mit der
M6 Schraube (Abb. 9-E)mit aufgesetztem M6
Usit-Ring (Abb. 9-B) wie in 1. beschrieben von
der Innenseite luftdicht ab.
