ROTOCLEAR C BASIC
verwenden.
Die Einschraubtiefe darf max. 4 mm betra-
gen, das Anzugsdrehmoment max. 1,5 Nm.
Das an die Schnittstelle (Abb. 3-A) ange-
schlossene Datenkabel sowie die Sperrluftleitung
(Abb. 3-B) können auch ohne zusätzlichen Schutz-
schlauch im medienbeaufschlagten Raum verlegt
werden, sofern sie ausreichend gegen Beschuss
durch Späne oder andere scharfkantige Teile ge-
schützt geführt und alle Steckverbindungen mit
dem richtigen Drehmoment angezogen worden
sind.
Stellen Sie sicher, dass das System stromlos
geschaltet ist. Schließen Sie das Datenkabel mit
dem Stecker an die entsprechende Schnittstelle
(Abb. 3-A) auf der Rückseite fest an, sodass der
Stecker dicht abschließt. Verbinden Sie den
Steckverbinder mit Ihrer Druckluftversorgung
(Abb. 3-B). Beachten Sie bei der Installation des
Kamerakopfs die Sicherheitsbestimmungen, u.a.
die Erdung sowie die optionale Verwendung des
Pigtailkabels für den Fall eines Einsatzes in Nass-
räumen, siehe Kapitel Inbetriebnahme.
HDMI-Box
Die HDMI-Box wird typischerweise im Schalt-
schrank oder in einem geschützten, für elektro-
nische Geräte vorgesehenen Bereich, an einer
Hutschiene nach DIN EN 60715 installiert. Bitte
beachten Sie, dass die HDMI-Box mit der Schutz-
art IP30 unter anderem nicht gegen das Ein-
dringen von Flüssigkeiten geschützt ist. Zur Hut-
schienenmontage können Sie den vormontierten
Hutschienenclip verwenden. Dieser lässt sich in
90° Schritten gedreht am Gehäuse befestigen.
Somit können Sie die HDMI-Box in gewünschter

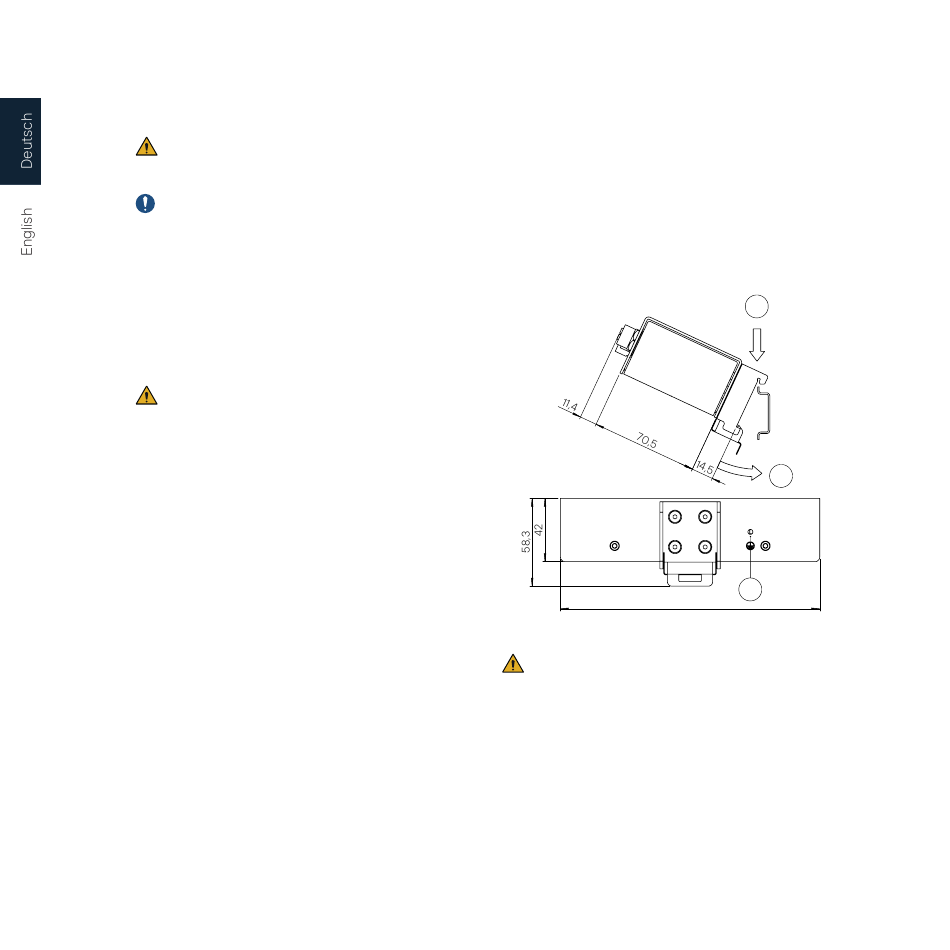

Position anbringen. Hängen Sie die obere Lasche
des Hutschienenclips an die obere Kante der Hut-
schiene (Abb. 4-1). Drücken Sie die HDMI-Box
leicht nach unten, sodass das Federelement des
Clips an der unteren Kante einrastet (Abb. 4-2).
Zum Entfernen der HDMI-Box nutzen Sie einen
Schraubenzieher und ziehen die Lasche des Clips
leicht nach unten. Das Gerät kann nun leicht nach
oben bewegt und ausgehängt werden.
Abbildung 4
Öffnen Sie das Gehäuse der HDMI-Box nicht,
da sonst die Gewährleistungsansprüche verfallen.

Zuleitungen

Führen Sie das Datenkabel (Abb. 2-B1) vom Ka-
merakopf bzw. vom Adapter des Halters in den
Schaltschrank bzw. an den Installationsort der
HDMI-Box. Achten Sie dabei auf sachgemäße Ab-
dichtung an den Durchführungen von medienbe-
aufschlagten Bereichen in geschützte Bereiche
bzw. in den Schaltschrank.
