ROTOCLEAR C BASIC
Seite des Schutzschlauches mit Schlauchver-
schraubung (Abb. 10-C) ohne Kontermutter auf
den Dichtungsgummi (Abb. 10-D) der Kabelver-
schraubung geschraubt und dabei geklemmt.
Achten Sie darauf, dass Sperrluftleitung (Abb.
10-E) und Datenkabel (Abb. 10-F) im Dichtungs-
gummi korrekt sitzen.
A
D
E
C
G
H

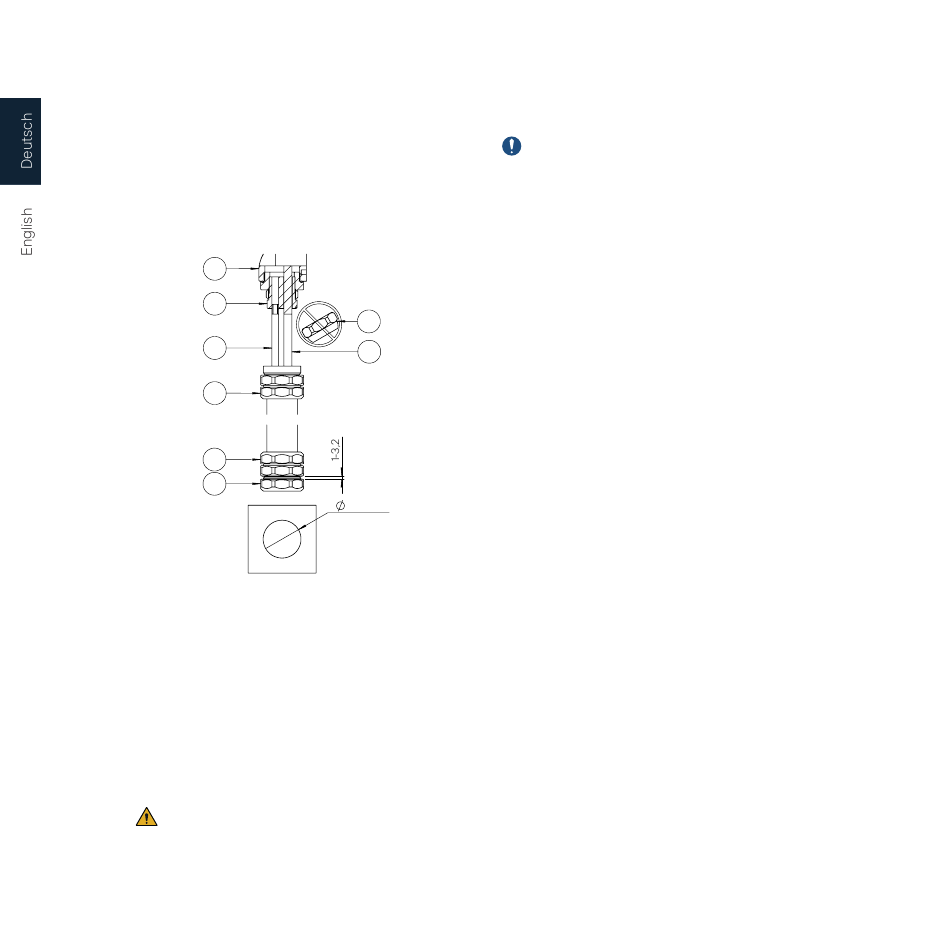

Abbildung 10
Die Gegenseite des Schutzschlauches ist mit
einer Schlauchverschraubung (Abb. 10-G) inklu-
sive Dichtungsring und einer Kontermutter (Abb.
10-H) ausgestattet. Der Dichtungsring dichtet
gegen eine Blechwand mit entsprechender Boh-
rung (33,5 mm) ab. Die Schlauchverschraubung
wird von der Maschineninnenseite durch die
Blechwand geführt und mit der Kontermutter von
der Rückseite befestigt.
Der Schutzschlauch darf nicht mit Sperrluft
beaufschlagt werden. Diese wird bis zum Über-
gang in den Flex-Armhalter in der Sperrluftleitung
geführt.
Kugelhalterung
luftleitung hinter der Blechwand bis zur Installati-
onsstelle verlegt werden müssen und für die Mon-
tage hinter der Blechwand ein ausreichender
Freiraum für die Steckverbindungen vorhanden
ist. Zur Ermittlung des benötigten Installationsrau-
mes können auf Anfrage CAD-Modelle bereitge-
stellt werden. Beachten Sie die statischen Biege-
radien der Daten- und Sperrluftleitung, die im
Kapitel „Technische Daten" im Anhang genannt
B
werden.
F

Vorbereitung

Befestigen Sie zunächst den Kamerakopf mit den
zwei M4-Schrauben in der kugelförmigen Topf-
aufnahme (Abb. 11-J). Usit-Ringe sind hierfür nicht
vorgesehen. Achten Sie darauf, dass die rückseiti-
+ 0,5
33,5
- 0,3
ge vormontierte Dichtung des Kamerakopfes kor-
rekt eingelegt ist.
Es gibt zwei Möglichkeiten zur Montage des Hal-
ters:
Option Nachrüstung
Diese Montageart eignet sich am besten für eine
Nachrüstung:
Bringen Sie einen Ausschnitt von Ø115 mm in die
Blechwand ein (Abb. 11-1.). Dafür geeignetes Werk-
zeug können Sie bei Bedarf mieten, sofern Rotoc-
lear oder ein zertifizierter Vertriebspartner dies in
Ihrem Land anbietet.
Führen Sie das Gegenstück des Halters (Abb. 11-A)
durch den Ausschnitt und befestigen ihn mittels
der als Montagehilfe eingebrachten Magneten
Beachten Sie, dass Datenkabel sowie Sperr-
19
