Rotoclear C Basic Bedienungsanleitung Seite 21

BEDIENUNGSANLEITUNG
auf der Rückseite der Maschinenwand. Richten
Sie die Kanten des Gegenstücks an der Kante des
Ausschnittes aus.
Setzen Sie den Halter (Abb. 11-B) von vorne vor-
sichtig auf und achten Sie darauf, dass das Ge-
genstück nicht herunterfällt. Befestigen Sie die-
sen mit den M5 Schrauben mit aufgesetzten M5
Usit-Ringen (Abb. 11-C). Achten Sie darauf, dass
die vormontierte Dichtung (Abb. 11-D) zur Blech-
wand korrekt eingelegt ist.
Option Erstausrüstung
Diese Montageart eignet sich am besten für die
Erstausrüstung:
Es muss ein runder Ausschnitt mit dem Durch-
messer 98 mm sowie sechs M5 Gewinde in die
Blechwand eingebracht werden (Abb. 11-2.). Die
Gewinde können geformt oder als Durchzug aus-
geführt sein. Setzen Sie den Halter (Abb. 11-B) in
den Ausschnitt ein. Befestigen Sie diesen mit den
M5 Schrauben mit aufgesetzten M5 Usit-Ringen
(Abb. 11-C). Achten Sie darauf, dass die vormon-
tierte Dichtung (Abb. 11-D) zur Blechwand korrekt
eingelegt ist.
Anschließen und Ausrichten
Nachdem Sie den Halter auf eine der beiden Mon-
tagearten montiert haben, legen Sie den inneren
Dichtungsring (Abb. 11-E) in den Halter (Abb. 11-B)
ein.
Ziehen Sie das Datenkabel sowie die Sperrluftlei-
tung durch den Halter und schließen beides am
Kamerakopf an, der zu Beginn in die kugelförmige
Topfaufnahme (Abb. 11-J) montiert worden ist.
Setzten Sie den Klemmring (Abb. 11-G) auf und
drehen ihn handfest, so dass Sie den Kamerakopf
noch ausrichten können.
Sobald die korrekte Ausrichtung definiert ist, kön-
nen Sie mit beigelegtem Werkzeug (Abb. 11-H)
den Klemmring festziehen und so die Ausrichtung
des Kamerakopfes fixieren.
C
A D B
115
1-4
115
±1
6x 60°
6x M5
1.

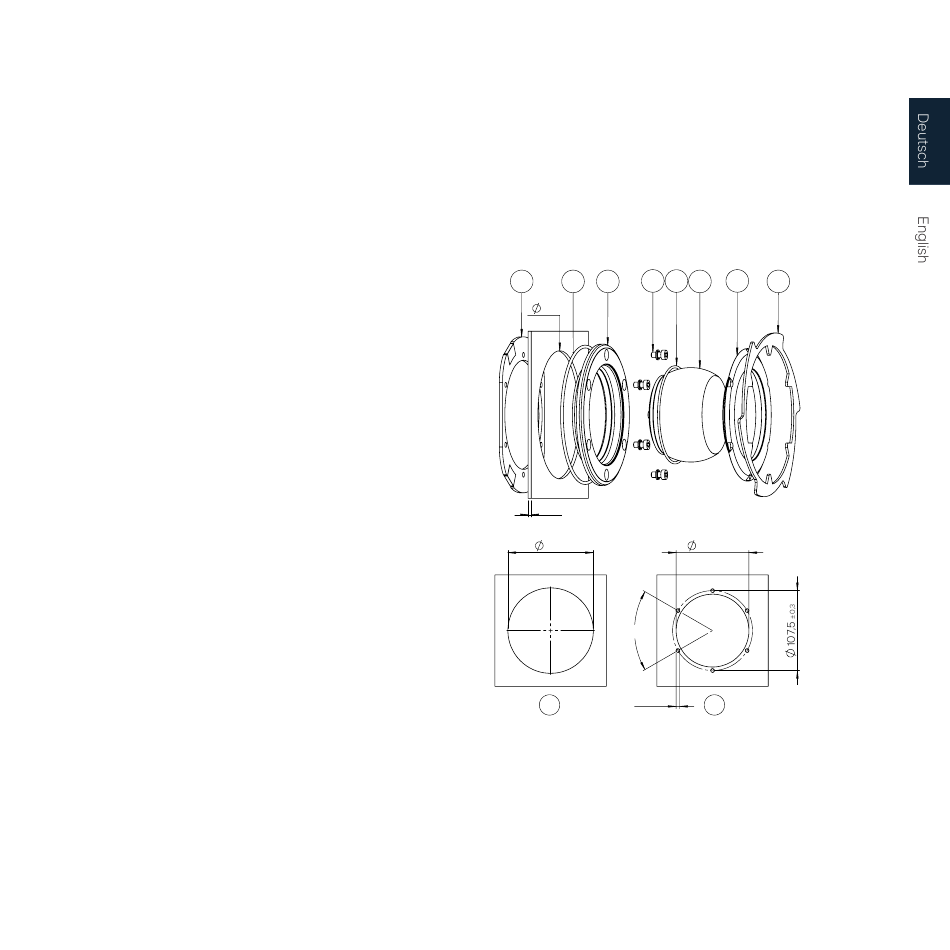

Abbildung 11
Spindelmontage
Der Kamerakopf kann im Bereich der Werkzeug-
maschinenspindel, beispielsweise direkt am Spin-
delstock, montiert werden, auch wenn die Werk-
zeugmaschinenspindel mit einer A- und / oder
20
G
E J H
98
±0,3
2.
