BEDIENUNGSANLEITUNG
Montage ohne Modifikation an der Werk-
zeugmaschine, insbesondere für Tests und
die Auswahl des geeigneten Einbauorts. Für
dauerhaften Einbau wird die feste Monta-
ge empfohlen. Demontieren Sie hierzu den
Magnetschuh; der Halter entspricht dann der
Ausführung „Vorwandmontage".
Im Standard aller Ausführungen des Flex-Armhal-
ters sind ± 40° Neigung (± 20° pro Gelenk) mög-
lich. Es sind Verlängerungsstücke verfügbar, die
jeweils zusätzliche ± 20° Neigung ermöglichen.
• Der Kugelkopfhalter (Abb. 6-D, Abbildung
ohne Werkzeug und ohne Gegenhalter) ist für
den Einbau in eine Blechwand vorgesehen.
Aufgrund der flachen und spanabweisenden
Konturen neigt dieser Halter zu vergleichswei-
se geringer Spänenesterbildung. Der Halter
verfügt eine kugelförmige Topfaufnahme, die
ihn mit allen Kamerakopf-Varianten kompatibel
macht. Die maximale Neigung beträgt ± 20°
zur Bohrungsachse. Der Kamerakopf kann
mit einer Ausrichtung von 0–360° montiert
werden.
Flex-Armhalter
Es sind mehrere Ausführungen der Flex-Armhal-
ter für die Installation des Kamerakopfes im Ma-
schineninnenraum als optionales Zubehör verfüg-
bar.

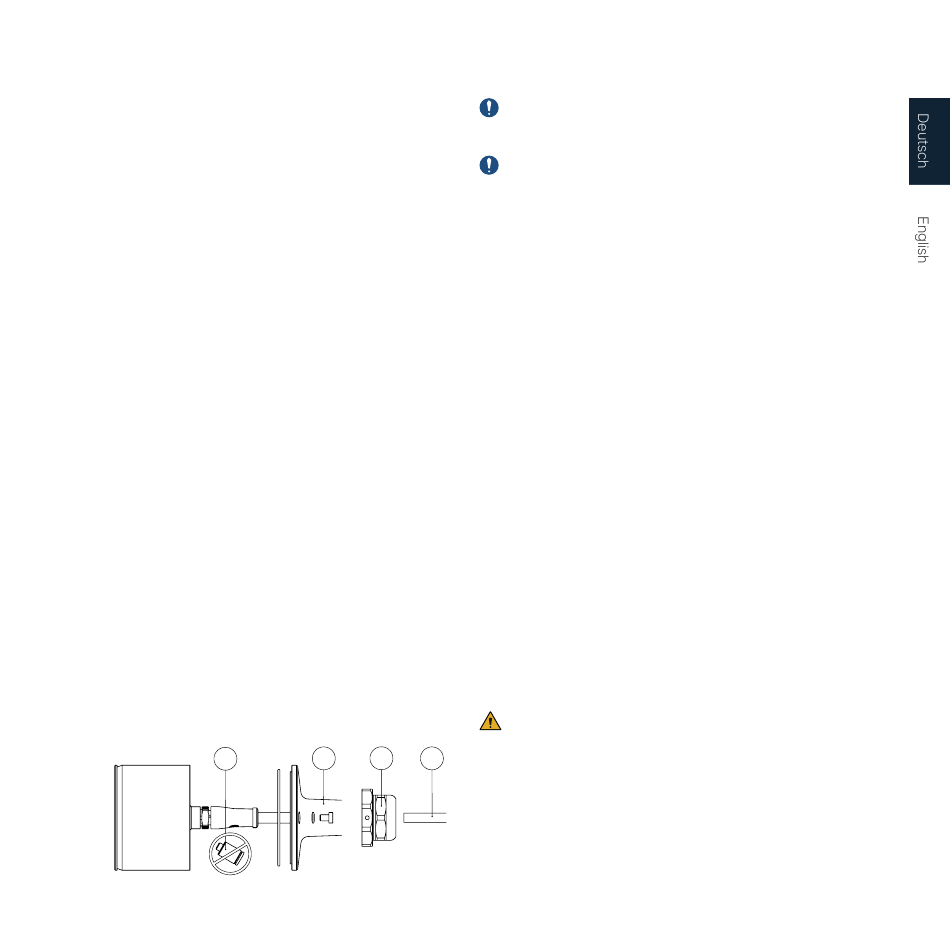

A
Abbildung 7
verschiedenen Ausführungen.
nahme des Flex-Armhalters (Abb. 7-B) muss der
Steckverbinder für die Sperrluft (Abb. 7-A) auf der
Rückseite des Kamerakopfes entfernt werden.
Dieser hat einen innenliegenden Sechskantan-
trieb. Die Sperrluftleitung (Abb. 7-D) wird bei allen
Ausführungen des Flex-Armhalters in die 6 mm
Bohrung der Dichtung in der Kabelverschraubung
(Abb. 7-C) eingesteckt. Eine Einstecktiefe von ca.
20-30 mm ist ausreichend; die Sperrluftleitung
muss nicht durch den Flex-Armhalter bis zum Ka-
merakopf gezogen werden. Die Sperrluft strömt
frei durch den gesamten Flex-Armhalter hindurch
zum Kamerakopf. Die Sperrluftleitung wird durch
Festklemmen fixiert, indem die Kabelverschrau-
bung geschlossen wird.
Schließen Sie das Datenkabel (Abb. 8-B) an den
M12 Anschluss an. Führen Sie das lose Ende durch
den Halter (Abb. 8-C) und setzen den Kamerakopf
auf die Aufnahme. Zuvor legen Sie den Dichtungs-
ring in die dafür vorgesehene Nut ein, sofern der
Kamerakopf nicht bereits auf der Rückseite einen
Dichtungsring integriert hat. Schrauben Sie den
Kamerakopf mit den beiliegenden M4 Schrauben
(Abb. 8-E) und den zugehörigen Usit-Ringen fest.
Zur Ausrichtung können Sie die Muttern an den
Gelenken lösen.
gemäß den Angaben im Kapitel „Technische
B C D
Daten" festgezogen sind, da die Dichtheit des
Systems gegen das Eindringen von Kühlschmier-
stoff davon abhängig ist. Andernfalls kann der Ka-
merakopf irreversibel beschädigt werden.
Das Anzugsdrehmoment der Gelenke beträgt 5
Nm.
Auf Anfrage erhalten Sie CAD-Modelle der
Zur Montage des Kamerakopfes an die Auf-
Achten Sie darauf, dass alle Verbindungen
