Rotoclear C Basic Bedienungsanleitung Seite 19

D
BEDIENUNGSANLEITUNG
und Adapter auch ein Schutzschlauch montiert
werden. Für die Durchführung der Zuleitungen
durch die Maschinenwand sind die Kabelver-
schraubungen separat erhältlich.
B C D
A D
1. 2.
18
+ 0,3
6,2
- 0,1

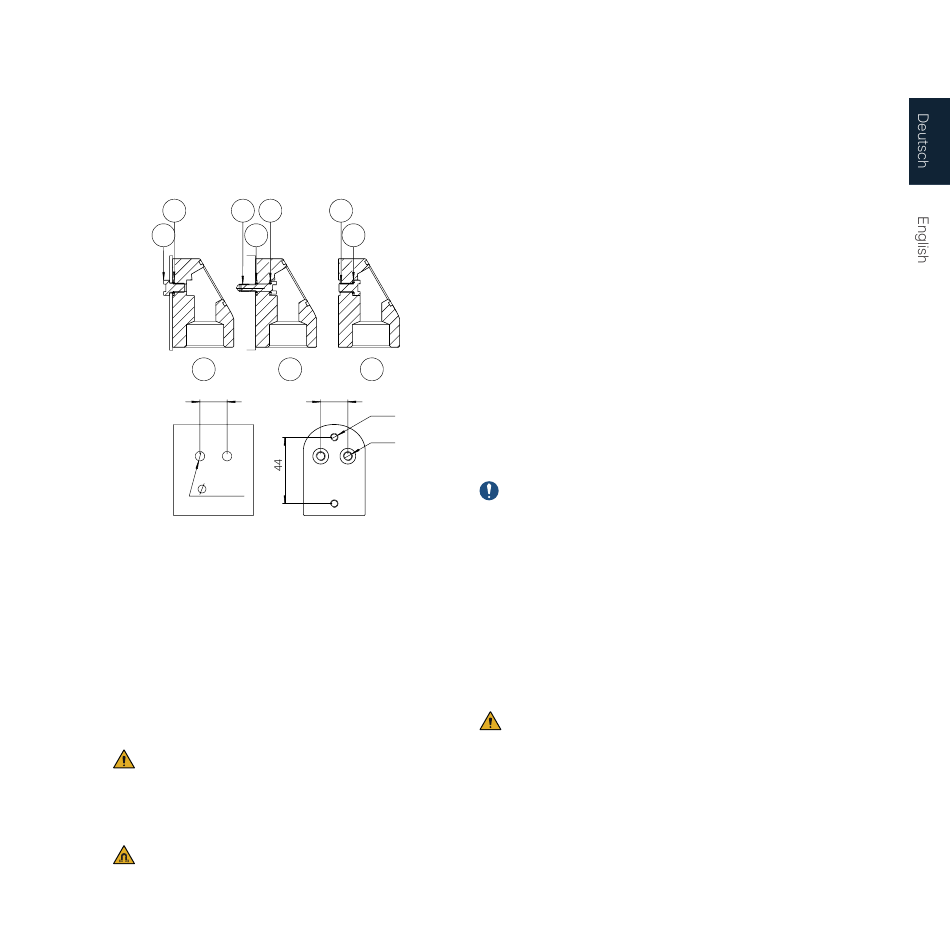

Abbildung 9
Flex-Armhalter (Magnethalter)
Für einen flexiblen und einfachen, bzw. temporä-
ren Einbau, beispielsweise für Testzwecke, ist der
Flex-Armhalter mit einem Magnetschuh verfüg-
bar. Wie im vorgehenden Abschnitt unter Punkt
3 beschrieben, muss der Adapter mittels der M6
Schrauben luftdicht abgeschlossen sein.
Für dauerhaften Einbau wird die feste Monta-
ge empfohlen. Demontieren Sie hierzu den Mag-
netschuh; der Halter entspricht dann der Ausfüh-
rung „Vorwandmontage".
Beachten Sie, dass die verwendeten Neo-
(( ))
dymmagnete sehr starke Kräfte entwickeln kön-
nen. Gegenpole ziehen sich an und können
D
zusammenschlagen. Es besteht die Gefahr von
Verletzungen z.B. durch Einklemmen von Fingern.
Tragen Sie geeignete Schutzausrüstung wie z.B.
Handschuhe. Achten Sie auf die magnetischen
Kräfte, wenn Sie eine medizinische Kreislaufunter-
stützung implantiert haben. Halten Sie die Bautei-
E
le nicht unmittelbar vor Ihren Körper. Halten Sie
B
einen Abstand zwischen Implantat und Magnet-
schuh von mindestens 20 cm ein.
Schutzschlauch
Für die Ausführungen (Abb. 10-A) „Vorwandmon-
3.
tage" und „Magnethalter" der Flex-Armhalter ist
18
ein Schutzschlauch verfügbar, um Datenkabel
M5
und Sperrluftleitung im Maschineninnenraum vor
Spänen und Kühlschmierstoffen geschützt führen
M6
zu können.
Eindringen von Kühlschmierstoffen oder Ölen ge-
schützt.
Vorwiegend schützt dieser die innenliegenden
Leitungen vor mechanischer Beschädigung. Der
Schutzschlauch kann auch mit dem Flex-Armhal-
ter Blecheinbau kombiniert werden, jedoch ist bei
diesem Halter vorgesehen, dass die Zuleitungen
direkt durch die Blechwand in einen geschützten
Bereich geführt werden.
halter (Magnethalter) für einen temporären Ein-
bau kombiniert, so ist darauf zu achten, den
Schutzschlauch geeignet zu führen und so zu be-
festigen, dass der sichere Halt des Kamerakopfes
gewährleistet ist.
Zur Montage wird der Halter wie oben beschrie-
ben in Betrieb genommen. Anstelle der Mutter
(Abb. 10-B) der Kabelverschraubung wird die
Der Schutzschlauch ist nicht zu 100% gegen
Wird der Schutzschlauch mit dem Flex-Arm-
18
