Rotoclear C Basic Bedienungsanleitung Seite 23

BEDIENUNGSANLEITUNG
VDC anliegen. Hierzu wird die Stromversorgung
bei Trennen der Verbindung zwischen HDMI-Box
und Kamerakopf abgeschaltet. Erst bei Wieder-
verbindung des Kamerakopfes wird die notwendi-
ge Versorgungsspannung erneut angelegt. Die
Erkennung des Kamerakopfes wird mittels eines
Prüfsignals, das unter 15 VDC liegt, realisiert. Ist
dies nach Risikobeurteilung des Maschinenher-

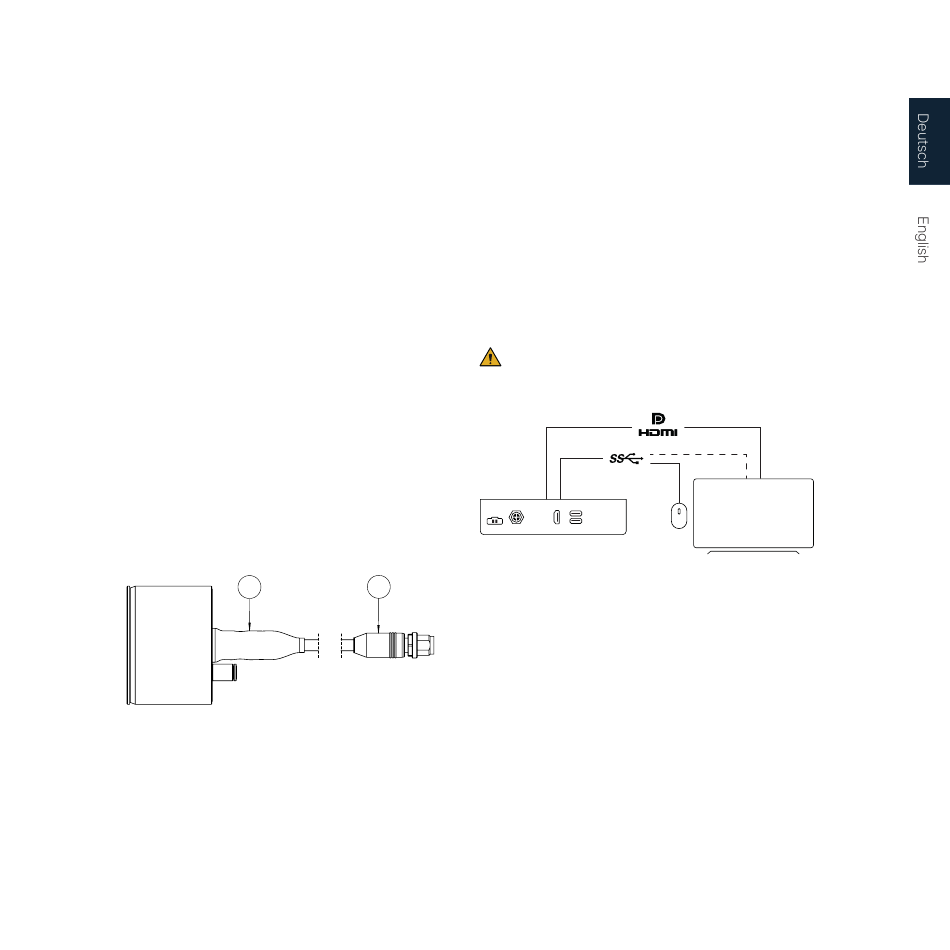

stellers nicht ausreichend, kann ein Pigtail-Kabel
(Abb. 12-A) mit dem Anschluss des Kamerakopfes
z.B. mittels eines Schrumpfschlauches (Abb. 12-B)
unlösbar verbunden werden. Anstelle des Daten-
kabels mit zwei männlichen M12-Steckern ist ein
Verlängerungskabel mit einer weiblichen M12-
Buchse (auf der Seite des Kamerakopfes) und
einem männlichen M12 Stecker (auf der Seite der
HDMI-Box) zu verwenden. Vorkonfigurierte Kame-
raköpfe können Sie spezifisch für den gewünsch-
ten Einsatzzweck auch auf direkte Anfrage bezie-
hen. Im Falle des Eigenbezugs des Pigtailkabels
und des Datenkabels ist zwingend die Spezifikati-
on der Anschlüsse und Datenkabel zu beachten,
siehe Abschnitt „Schnittstelle" im Kapitel „Techni-
sche Daten" im Anhang.
B
Abbildung 12
Verbindungsmöglichkeiten
Die HDMI-Box lässt sich per HDMI an einen
Monitor anschließen. Für die Nutzung einiger
Funktionen, wie beispielsweise für das Ein- und
Ausschalten des Lichts, wird zusätzlich eine Ein-
gabemöglichkeit benötigt. Schließen Sie eine
Maus oder einen Monitor mit Touchfunktionalität
zusätzlich per USB an die HDMI-Box an. Grund-
sätzlich lässt sich das Gerät aber auch ohne wei-
tere Eingabeschnittstelle betreiben.
Schließen Sie Monitore nur in ausgeschalte-
tem Zustand an.
Abbildung 13
A
22
