Rotoclear C Basic Bedienungsanleitung
Verwandte Anleitungen für Rotoclear C Basic
Inhaltszusammenfassung für Rotoclear C Basic

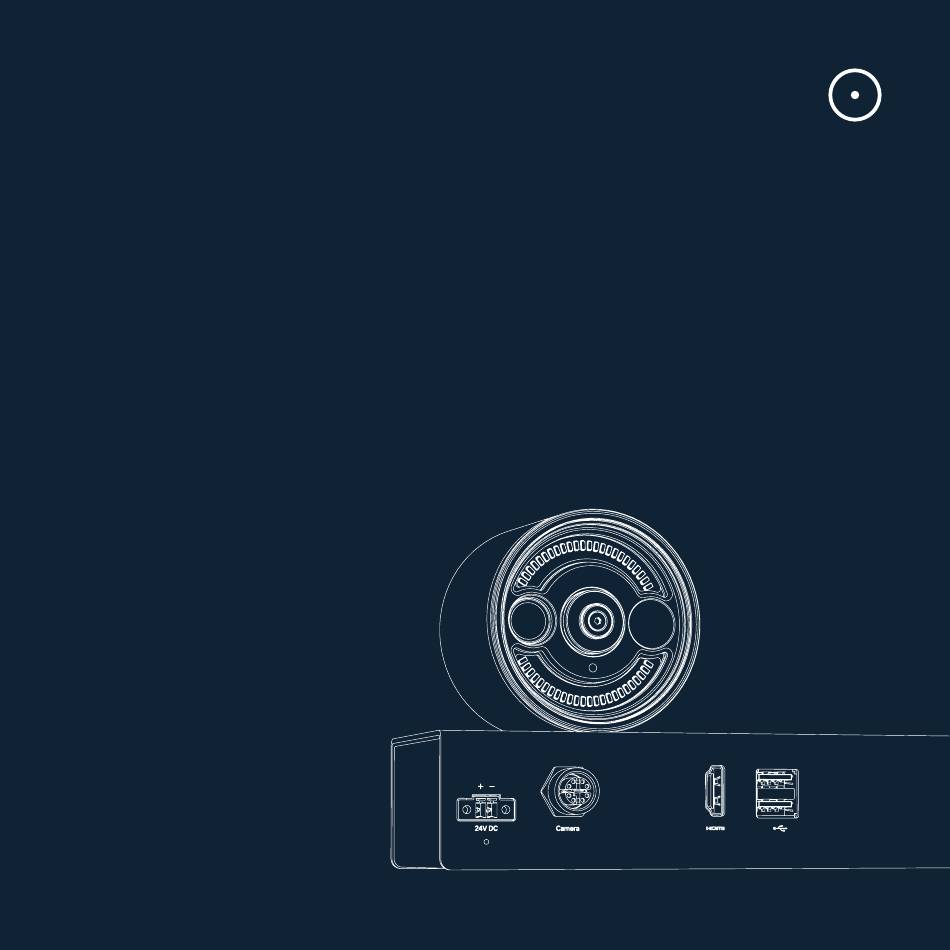

- Seite 1 Rotoclear C Basic Bedienungsanleitung Operating Manual Kamera-System mit rotierender Sichtscheibe für Maschineninnenräume Camera system with spinning window for machine interiors...
- Seite 2 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG Einleitung Komponenten Lieferumfang Vorbereitung der Teile Montage Inbetriebnahme Verbindungsmöglichkeiten Bedienoberfläche Normalbetrieb Betrieb und Wartung Außerbetriebnahme und Entsorgung Störbeseitigung Technische Daten CE-Konformitätserklärung Introduction... - Seite 4 ROTOCLEAR C BASIC Vielen Dank, dass Sie sich für das Rotoclear C Basic entschieden haben – behalten Sie Ihre Zerspanungs- prozesse schärfer im Blick! In dieser Betriebsanleitung finden Sie alle Informa- tionen, die Sie für die reibungslose Installation, den täglichen Betrieb und die optimale Wartung Ihres Rotoclear C Basic benötigen.
- Seite 5 BEDIENUNGSANLEITUNG Was ist das Rotoclear C Basic? Das Rotoclear C Basic ist der kostengünstige Einstieg in die professionelle Ka- mera-Beobachtung: Ein robustes und einfaches Kamera-System, mit dem Sie Ihre Zerspanungsprozesse in Echtzeit und hoher Auflösung auf einem HDMI- Monitor beobachten können. Was bringt das Rotoclear C Basic? Der extrem kompakte und robuste Kamerakopf erlaubt eine flexible Platzierung im Maschineninnenraum und kann Ihnen so revolutionäre 4K-Bildinformationen...
-
Seite 6: Einleitung
ROTOCLEAR C BASIC Einleitung Verwendung erfolgt auf eigene Gefahr. Rotoclear, Rotoclear C Basic und „Insights in Sight“ sind eingetragene Marken der Rotoclear GmbH in Sicherheitsinformationen Deutschland und in anderen Ländern. Lesen Sie die Betriebsanleitung von Rotocle- Das Typenschild ist Bestandteil des Gerätes. -
Seite 7: Fehlanwendung
Die Sperrluft wird an der Kabel- verschraubung in das System eingebracht. Das Produkt ist nicht für den Betrieb in EX-Berei- chen geeignet. Lesen Sie die Betriebsanleitung vor der Inbetrieb- nahme und Verwendung des Systems. Datenschutzhinweis Der Stream von Rotoclear C Basic wird übli-... -
Seite 8: Komponenten
ROTOCLEAR C BASIC Komponenten Der Anschluss über die Schnittstelle zur HDMI- Box auf der Rückseite des Kamerakopfes (Abb. 2-A). Das Datenkabel (Abb. 2-A1) versorgt den Kamerakopf mit Energie und ist für Steuersignale HDMI-Box sowie Datenübertragung mit sehr hoher Band- breite ausgelegt. Achten Sie daher beim Verlegen Die HDMI-Box wird typischerweise im Schalt- der Datenkabel, dass keine Störsignale wie z.B. - Seite 9 Wasser oder Kühlschmierstoff betrieben werden. Sollte Flüssigkeit in das Gerät eindringen, über- prüfen Sie bitte die Installationsparameter. Verwenden Sie Rotoclear C Basic ausschließ- lich bestimmungsgemäß. Rotoclear übernimmt keinerlei Haftung bei einer anderen, als der be- stimmungsgemäßen Verwendung.
-
Seite 10: Lieferumfang
200-500 mm (F1), sowie für den Fernbereich von Option: 10 m; 20 m 500-6.000 mm (F2) verfügbar. • Sperrluftleitung 1 × • Steckverbinder für Sperrluft 1 × Das Produkt Rotoclear C Basic wird in einer stoß- • Hutschienenclip 1 × geschützten, umweltfreundlichen Verpackung • Leiterplattensteckverbinder 1 × geliefert. - Seite 11 Usit-Ring M5 4 × • Schraubschlüssel SW27-30 1 × Rotoclear C-Extender • Schraubschlüssel SW35-38 1 × • Signalverstärker 1 × Flex-Armhalter (Magnethalter) Halter (Rotoclear C-Extender) • Halter 1 × • Kabelverschraubung 1 × • Magnetschuh 1 × • Halter 1 ×...
-
Seite 12: Vorbereitung Der Teile
ROTOCLEAR C BASIC Vorbereitung der Teile gegenüber Medien, insbesondere bei Versagen des Rotors durch Beschädigung durch abgebro- chene Werkzeug-oder Werkstückteile, nachträg- Entnehmen Sie das Kamera-System der Verpa- lich nicht eigenständig verändert werden. ckung. Achten Sie beim Auspacken unbedingt auf Sauberkeit. Bewahren Sie alle Teile auf einer Der Rotor muss sich frei drehen können, die... -
Seite 13: Montage
BEDIENUNGSANLEITUNG Montage Befestigung des Kamerakopfs Neben dem optional erhältlichen Befestigungs- Vor Beginn der Installationsarbeiten muss si- zubehör (siehe auch Abschnitt „Flex-Armhalter“, chergestellt werden, dass die Maschine von befä- „Kugelhalterung“ und „Spindelmontage“) kann der higtem Fachpersonal ausgeschaltet und sicher Kamerakopf nach individuellen Wünschen befes- gegen Wiedereinschalten abgesichert wurde. -
Seite 14: Inbetriebnahme
ROTOCLEAR C BASIC verwenden. des Hutschienenclips an die obere Kante der Hut- schiene (Abb. 4-1). Drücken Sie die HDMI-Box Die Einschraubtiefe darf max. 4 mm betra- leicht nach unten, sodass das Federelement des gen, das Anzugsdrehmoment max. 1,5 Nm. Clips an der unteren Kante einrastet (Abb. 4-2). -
Seite 15: Signalverstärker (Zubehör)
Einhaltung des Drehmoments, da durch zu loses tigkeiten beeinträchtigen die Sicht und die Funk- oder zu festes Anziehen Flüssigkeiten in den Ka- tionsweise von Rotoclear C Basic Sollte es erfor- merakopf eindringen könnten. derlich sein, bereiten Sie die Sperrluft mit einer... -
Seite 16: Halterungen (Zubehör)
ROTOCLEAR C BASIC Die Elektronik des Signalverstärkers ist gegen einen Einbau in verkehrter Ausrichtung ge- schützt. Der Kamerakopf wird in diesem Fall vom System jedoch nicht erkannt. 97,6 73,6 2× M6 39,4 M18 × 1.0 M18 × 1.0 Abbildung 5 An den Anschlüssen befinden sich die M18 ×... - Seite 17 BEDIENUNGSANLEITUNG Montage ohne Modifikation an der Werk- Auf Anfrage erhalten Sie CAD-Modelle der zeugmaschine, insbesondere für Tests und verschiedenen Ausführungen. die Auswahl des geeigneten Einbauorts. Für dauerhaften Einbau wird die feste Monta- Zur Montage des Kamerakopfes an die Auf- ge empfohlen. Demontieren Sie hierzu den nahme des Flex-Armhalters (Abb.
- Seite 18 ROTOCLEAR C BASIC Flex-Armhalter (Blecheinbau) Flex-Armhalter (Vorwandmontage) Für den Einbau muss an geeigneter Stelle ein run- Es gibt mehrere Möglichkeiten den Flex-Armhal- der Ausschnitt zur Durchführung eines M32 × 1.5 ter (Vorwandmontage) zu befestigen: Gewindes eingebracht werden. 1. In Blech: Führen Sie von der Rückseite des Führen Sie das Datenkabel (Abb.
- Seite 19 BEDIENUNGSANLEITUNG und Adapter auch ein Schutzschlauch montiert zusammenschlagen. Es besteht die Gefahr von werden. Für die Durchführung der Zuleitungen Verletzungen z.B. durch Einklemmen von Fingern. durch die Maschinenwand sind die Kabelver- Tragen Sie geeignete Schutzausrüstung wie z.B. schraubungen separat erhältlich. Handschuhe.
-
Seite 20: Vorbereitung
ROTOCLEAR C BASIC Kugelhalterung Seite des Schutzschlauches mit Schlauchver- schraubung (Abb. 10-C) ohne Kontermutter auf den Dichtungsgummi (Abb. 10-D) der Kabelver- Beachten Sie, dass Datenkabel sowie Sperr- schraubung geschraubt und dabei geklemmt. luftleitung hinter der Blechwand bis zur Installati- Achten Sie darauf, dass Sperrluftleitung (Abb. - Seite 21 BEDIENUNGSANLEITUNG auf der Rückseite der Maschinenwand. Richten Setzten Sie den Klemmring (Abb. 11-G) auf und Sie die Kanten des Gegenstücks an der Kante des drehen ihn handfest, so dass Sie den Kamerakopf Ausschnittes aus. noch ausrichten können. Setzen Sie den Halter (Abb. 11-B) von vorne vor- Sobald die korrekte Ausrichtung definiert ist, kön- sichtig auf und achten Sie darauf, dass das Ge- nen Sie mit beigelegtem Werkzeug (Abb.
- Seite 22 HDMI-Monitor oder zu einem Netzwerk her. Es ist auch möglich beide Optionen parallel zu nutzen. Nehmen Sie das Rotoclear C Basic nur in ein- gebautem Zustand in Betrieb, sodass die Wärme ausreichend abgeführt werden kann. Der Betrieb des Kamerakopfes unter thermisch isolierten Montagebedingungen (z.B.
- Seite 23 BEDIENUNGSANLEITUNG Verbindungsmöglichkeiten VDC anliegen. Hierzu wird die Stromversorgung bei Trennen der Verbindung zwischen HDMI-Box und Kamerakopf abgeschaltet. Erst bei Wieder- verbindung des Kamerakopfes wird die notwendi- Die HDMI-Box lässt sich per HDMI an einen ge Versorgungsspannung erneut angelegt. Die Monitor anschließen. Für die Nutzung einiger Erkennung des Kamerakopfes wird mittels eines Funktionen, wie beispielsweise für das Ein- und Prüfsignals, das unter 15 VDC liegt, realisiert.
-
Seite 24: Softwareupdate
Stromver- sorgung während des Bootvorgangs (nach ca. Voraussetzung: 1 Sekunde) 10 Mal hintereinander unterbrochen wird. Laden Sie die Software-Datei von rotocle- 1. Software-Datei wurde von rotoclear.com/de/ ar.com/de/cbasic-downloads herunter und ko- cbasic-downloads heruntergeladen. pieren Sie diese in das Hauptverzeichnis eines... - Seite 25 Selbstdiagnose USB-Speichermediums. Stecken Sie dieses an einer USB-Schnittstelle ein. Der Recovery Mode erkennt die Software-Datei und startet den Wie- Rotoclear C Basic ist mit diversen Sensoren aus- derherstellungsprozess automatisch. gestattet, die eine Selbstdiagnose ermöglichen. Bei kritischen Abweichungen von Sollwerten, wird auf der Oberfläche ein entsprechender Hinweis SwipeZoom Feature oder eine Warnung angezeigt.
-
Seite 26: Normalbetrieb
Betrieb und Wartung Im Normalbetrieb ist der Kamerakopf typischer- Während des Betriebs der Maschine muss weise im Maschineninnenraum bzw. in medien- das Rotoclear C Basic eingeschaltet sein und der beaufschlagter Umgebung, die HDMI-Box typi- Kamerakopf dauerhaft mit Sperrluft versorgt wer- scherweise im Schaltschrank montiert. - Seite 27 Medien zu schützen und kom- plett auszuschalten. Hierfür kann die mitgeliefer- Rotorwechsel te Schutzkappe verwendet werden. Andernfalls kann das Rotoclear C Basic beschädigt und un- Bei starker Verschmutzung, Beschädigung oder brauchbar werden. Dies hat einen Verlust der Ge- Bruch durch einen Crash mit abgebrochenen währleistung zur Folge.
-
Seite 28: Außerbetriebnahme Und Entsorgung
ROTOCLEAR C BASIC Außerbetriebnahme und Störbeseitigung Entsorgung Es ist kein Bild zu sehen / Die Bedien- Nach Richtlinie der WEEE gehören elektroni- sche und elektrische Geräte nicht in den Haus- oberfläche ist nicht erreichbar müll. Dieses Produkt und seine Bestandteile müs- sen getrennt entsorgt oder wiederverwertet Prüfen Sie, ob alle Zuleitungen korrekt verbunden... -
Seite 29: Das Bild Ist Unscharf Oder Verschwommen
BEDIENUNGSANLEITUNG die geforderte Reinheit der Sperrluft zu gewähr- leisten. Das Bild ist unscharf oder ver- schwommen Prüfen Sie, ob der Rotor auf der Innen- bzw. Au- ßenseite verunreinigt ist und reinigen Sie ihn mit einem feuchten Tuch. Nutzen Sie gegebenenfalls ein geeignetes Reinigungsmittel wie Glasreini- ger oder Isopropanol. -
Seite 30: Technische Daten
ROTOCLEAR C BASIC Technische Daten HDMI-Box Nennspannung 24 VDC, Verpolschutz Leistungsaufnahme 36 W (max., mit 1 Kamerakopf und 2 Signalverstärkern) Strom 1,5 A (max., mit 1 Kamerakopf und 2 Signalverstärkern) Abmessung 172 × 42 × 82 (105 inkl. Clip) mm Gehäuse... - Seite 31 BEDIENUNGSANLEITUNG Lagertemperatur –20 — +60 °C zulässig Betriebstemperatur +10 — +40 °C zulässig FPGA Temperatur 0 — +85 °C Normalbetrieb, kurzfristig max. 125 °C zulässig Sperrluftanschluss Ø6 mm Luftverbrauch < 25 l / min bei spezifizierter Druckeinstellung Druck (absolut) min. 1.150 mbar max.
-
Seite 32: Auflösungen
ROTOCLEAR C BASIC Sichtfeld 82,3° (diagonal) 74,7° (horizontal) 46,5° (vertikal) Verzeichnung < 0,5 % V3.0, V2.0, V1.0 Objektiv-Typ Weitwinkel Anzahl 1 × Blende f 2.0 Brennweite 3,9 mm Fokuseinstellung fix, modellabhängig Fokus Nahbereich F1: 200-500 mm Fokus Fernbereich F2: 500-3.000 mm Sichtfeld 116°... -
Seite 33: Systemvoraussetzungen
BEDIENUNGSANLEITUNG Schnittstellen Bedienoberfläche HDMI Datenkabel Eigenschaft KSS- und ölresistent, schleppkettentauglich, IP67 Biegeradius 40 mm (fest verlegt) 80 mm (frei beweglich) 120mm (dauerflexibel) Steckverbindung M12 x-codiert (2 × male), in Kombination mit Pigtail-Kabel: M12 x-codiert (1 × male, 1 × female) Drehmoment Stecker Datenkabel 0,6 Nm Standard... -
Seite 34: Halterung
ROTOCLEAR C BASIC Signalverstärker Daten 1 × M12 x-codiert (female) für Kamerakopf 1 × M12 x-codiert (female) für HDMI-Box Drehmoment Stecker Datenkabel 0,6 Nm Dimension Ø40 × 74 (100 inkl. Stecker) mm Nennspannung 48 VDC (über Datenkabel) Prüfspannung < 15 VDC (Erkennung Kamerakopf) Gehäuse... - Seite 35 BEDIENUNGSANLEITUNG Dicke Blechwand 1-3,2 mm Ausschnitt Blechwand Ø33,5 (+0,5/-0,3) mm...
-
Seite 36: Ce-Konformitätserklärung
ROTOCLEAR C BASIC CE-Konformitätserklärung Das Rotoclear C Basic ist ein robustes und selbst- Angewandte harmonisierte Normen: reinigendes Kamera-System für medienbeauf- schlagte Werkzeugmaschineninnenräume, mit • EN55011:2016 + A1:2017 + A11:2020 dem Zerspanungsprozesse in Echtzeit und hoher • EN55014-1:2017 + A11:2020 Auflösung auf einem HDMI-Monitor beobachtet •... - Seite 37 BEDIENUNGSANLEITUNG...
- Seite 38 Operating Manual...
- Seite 73 OPERATING MANUAL...
- Seite 76 Bedienungsanleitung Operating Manual Rotoclear GmbH info@rotoclear.com Carl-Benz-Straße 10–12 +49 6221 506-200 www.rotoclear.com D-69115 Heidelberg...
