Rotoclear C Basic Bedienungsanleitung Seite 9

BEDIENUNGSANLEITUNG
Schadensfall temporär abgedeckt werden muss,
sofern die Maschine bis zur Instandsetzung in Be-
trieb genommen werden soll. Deaktivieren Sie bei
Verwendung der Schutzkappe die Sperrluft.
H
A
C
D
E
F
B

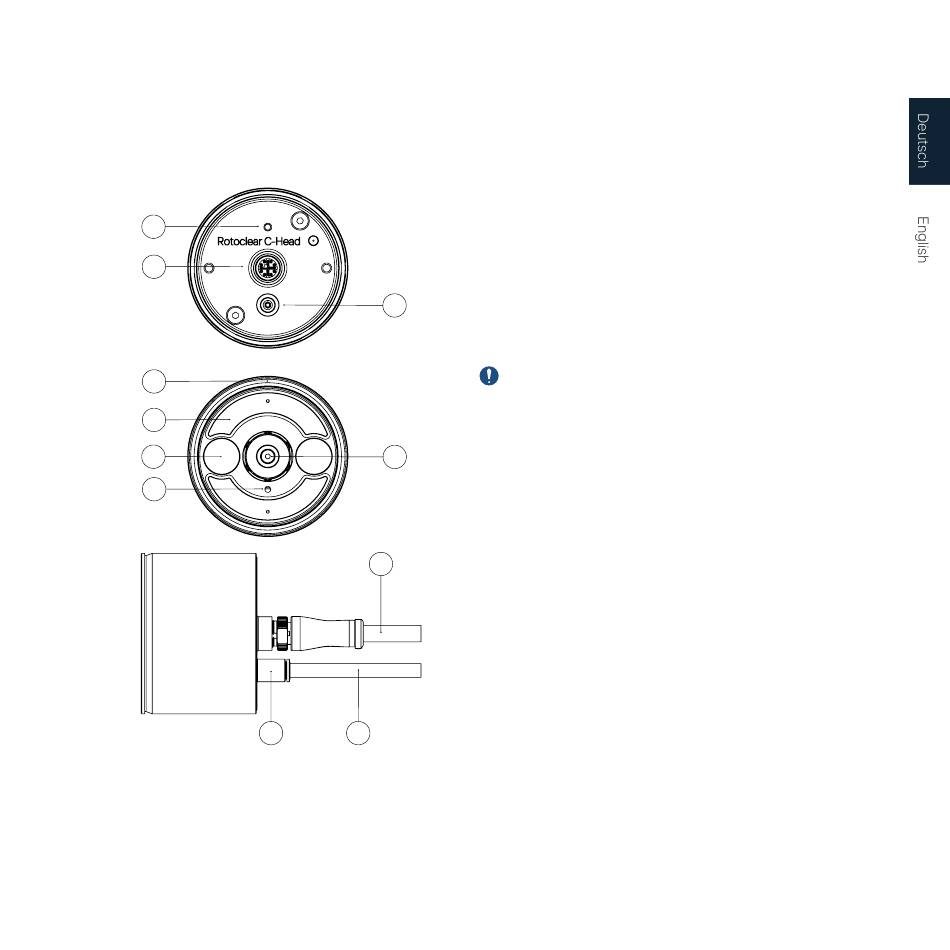

Abbildung 2
Auf der Vorderseite befindet sich der Rotor
(Abb. 2-C), der mit der Zentrumsschraube (Abb.
2-G) an der Motorwelle befestigt ist, darunter-
liegend die LED-Beleuchtung (Abb. 2-D). Zwi-
schen den LED-Modulen befindet sich, durch
die Schutzscheibe geschützt, das Objektiv (Abb.
2-E). Gegenüberliegend kann je nach Modell und
Ausstattungsvariante ein weiteres Objektiv ver-
baut sein. Im Zusammenhang mit dem Rotocle-
ar C Basic entspricht diese Ausstattungsvariante
einem Kamerakopf mit dem Fokus F1. Durch die
Bohrung (Abb. 2-F) wird die Sperrluft in den Rot-
orzwischenraum geführt. Diese Bohrung muss
freiliegend sein und darf weder abgedeckt noch
anderweitig verschlossen sein. Das Gerät darf
nicht dauerhaft vollständig oder teilweise unter
Wasser oder Kühlschmierstoff betrieben werden.
B
Sollte Flüssigkeit in das Gerät eindringen, über-
prüfen Sie bitte die Installationsparameter.
Verwenden Sie Rotoclear C Basic ausschließ-
lich bestimmungsgemäß. Rotoclear übernimmt
keinerlei Haftung bei einer anderen, als der be-
stimmungsgemäßen Verwendung.
G
A1
B1
