Die Elektronik des Signalverstärkers ist
gegen einen Einbau in verkehrter Ausrichtung ge-
schützt. Der Kamerakopf wird in diesem Fall vom
System jedoch nicht erkannt.
97,6
73,6
B A E
2× M6
20
M18 × 1.0
C

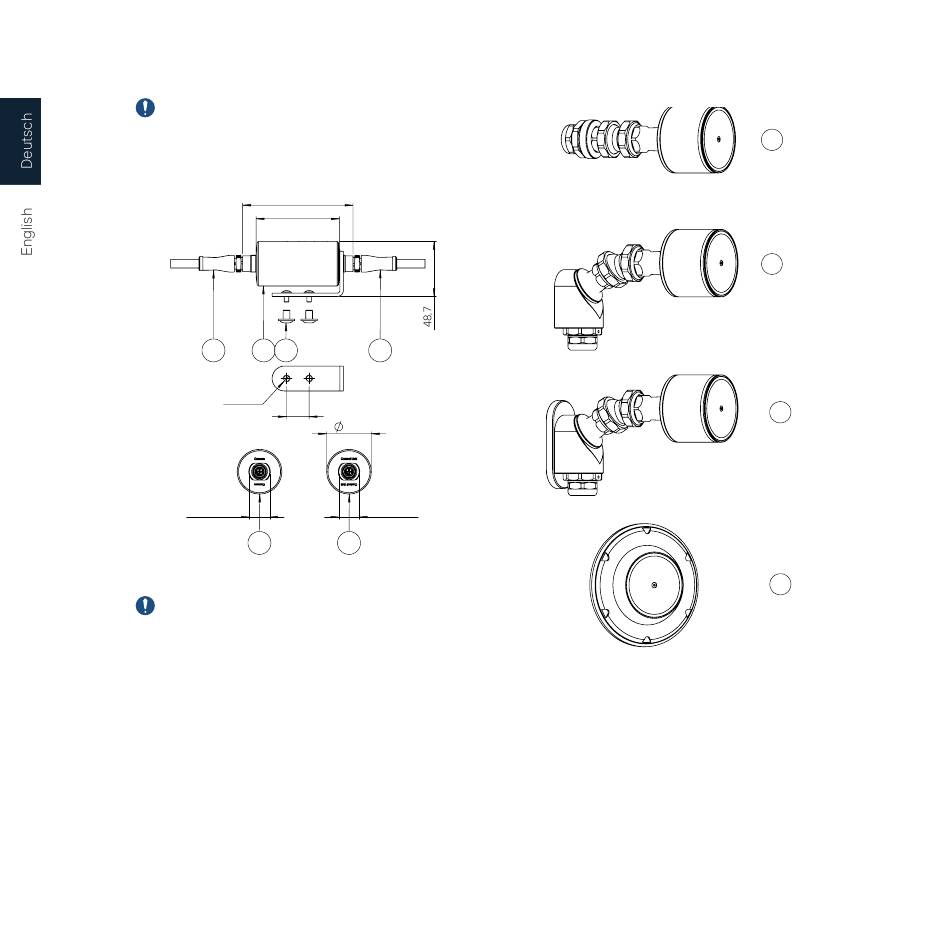

Abbildung 5
An den Anschlüssen befinden sich die M18 ×
1.0 Außengewinde, die zur Befestigung mit dem
separat erhältlichen Halter verwendet werden
können. Der Halter ist mit zwei M6 Gewinden aus-
gestattet. Für eine vorder- oder rückseitige Instal-
lation des Halters liegen M4 sowie M6 Schrauben
(Abb. 5-E) bei.
Halterungen (Zubehör)
Es sind mehrere Halter für die Installation des Ka-
merakopfes im Maschineninnenraum als optiona-
les Zubehör verfügbar:
B
39,4
M18 × 1.0
D
Abbildung 6
• Der Flex-Armhalter (Blecheinbau) (Abb. 6-A)
eignet sich am besten für die Installation in
eine Blechwand mit direkter Durchführung der
Zuleitungen.
• Der Flex-Armhalter (Vorwandmontage) (Abb.
6-B) lässt sich flexibel an Blechwände oder
in Vollmaterial montieren, auch dort wo keine
direkte Kabelverschraubung durch die Gehäu-
sewandung möglich ist.
• Der Flex-Armhalter (Magnethalter) (Abb. 6-C)
eignet sich für eine einfache und schnelle
15
A
B
C
