luftleitung durch den Halter und schließen beides am
Kamerakopf mit Kugelgehäuse an (F). Setzten Sie den
Klemmring (G) auf und drehen ihn handfest, so dass Sie
die Kamera noch ausrichten können. Mit beigelegtem
Werkzeug (H) können Sie den Klemmring fest ziehen
und die Ausrichtung der Kamera fixieren.
2. Diese Installationsart eignet sich am besten für die
Erstausrüstung: Es muss ein runder Ausschnitt mit dem
Durchmesser 98mm sowie sechs M5 Gewinde in die
Blechwand eingebracht werden (siehe Abbildung 8).
Die Gewinde können als Durchzug, mit Einpress- oder
Schweißmuttern ausgeführt sein. Setzen Sie den Halter
(B) in den Ausschnitt ein und schrauben Sie den Halter
wie unter 1. beschrieben mit den dafür vorgesehenen
Schrauben fest und setzen Sie den Kamerakopf ein.
115
1.

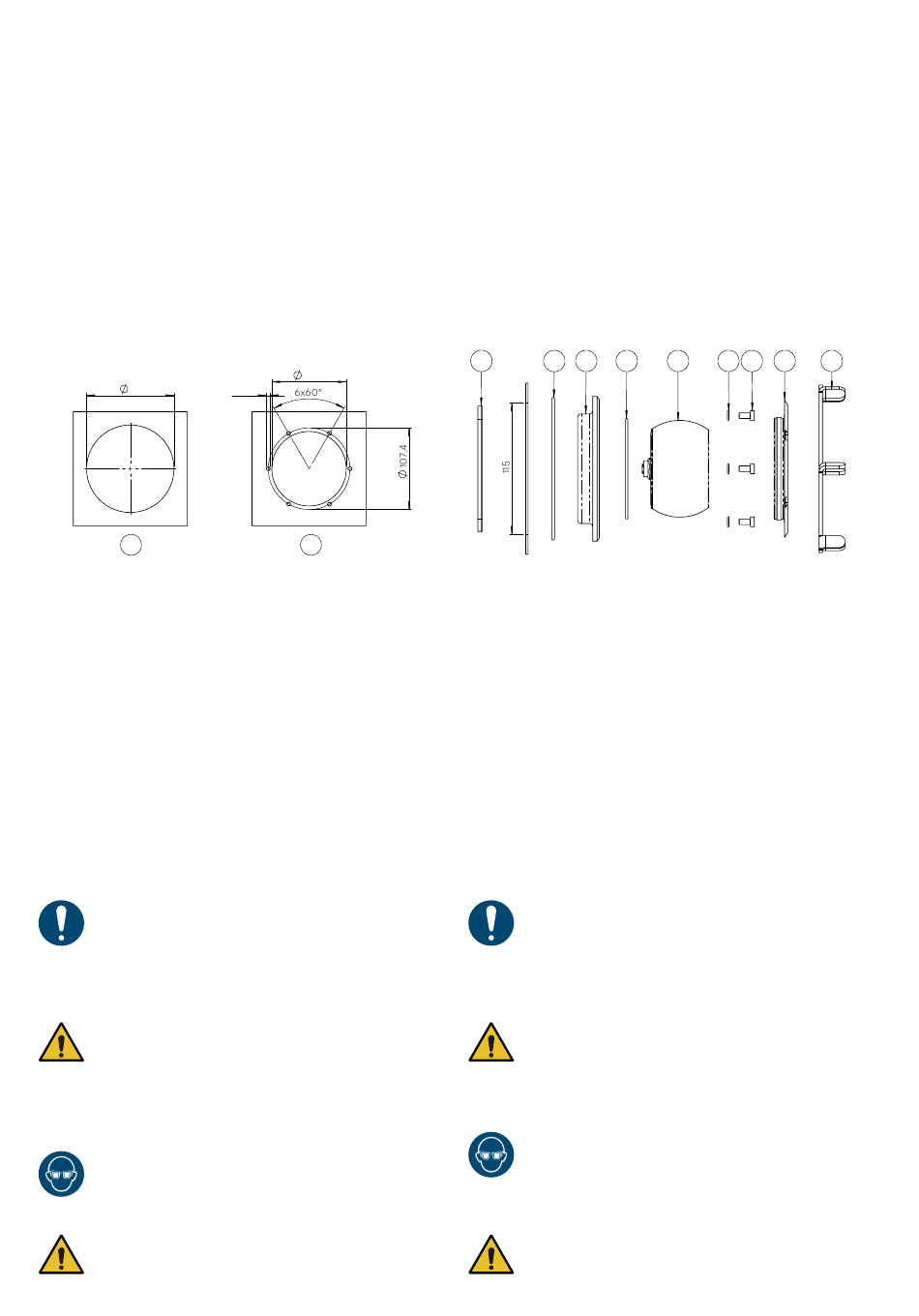

Abbildung 8
Spindelmontage
Die Kamera kann im Bereich der Werkzeugmaschinen-
spindel, beispielsweise direkt am Spindelstock, montiert
werden, auch wenn die Werkzeugmaschinenspindel mit
einer A- und / oder B-Achse beweglich ausgeführt ist. Sie
ist darauf ausgelegt, Bewegungen wie sie am Spindel-
kopf auftreten können aufzunehmen. Eine spezielle
Halterung wird dafür nicht angeboten. Verwenden Sie die
in Abschnitt „Befestigung des Kameramoduls" genannten
Möglichkeiten zur Befestigung des Kamerakopfes.

Inbetriebnahme

Dieses System darf erst in Betrieb genommen
werden, wenn die betreffende Maschine, nach Einbau
des Kamerasystems den Bestimmungen der Richtlinie
2006/42/EG (Maschinenrichtlinie) entspricht.
Die Inbetriebnahme darf nur von befähigtem
Fachpersonal durchgeführt
Inbetriebnahme besteht Gefahr durch anlaufende oder
rotierende Teile. Vermeiden Sie Berührungen während
des Betriebs.
Tragen Sie Schutzausrüstung, unter Anderem eine
Schutzbrille.
Verbinden und trennen Sie die Kameraköpfe nur in
98
6x M5
2.
werden. Während
the camera. Use the enclosed tool (H) to tighten the
clamping ring and lock the alignment of the camera.
2. This installation variant is best suited for first-time
installations: A round hole with a diameter of 98mm
and six M5 threads will need to be created in the sheet
metal wall (see Figure 8). The threads can be eyelets,
with insert or weld nuts. Insert the bracket (B) into the
hole and screw the bracket in place as described in 1.
using the screws provided, and insert the camera head.
A D B
Spindle mounting
The camera can be mounted in the area of the machine
tool spindle, for example directly on the headstock, even
if the machine tool spindle is designed to be mobile along
an A and/or B axis. It is designed to record the movements
that can occur at the spindle head. A special mount is
not provided for this purpose. Use the options listed in
the section „Mounting the camera module" to mount the
camera head.

Startup

This system is only to be put into operation when
the machine in which it is installed complies with the
provisions of Directive 2006/42/EC (Machinery Directive).
Commissioning is only to be performed by qualified
der specialist personnel. During commissioning, components
that are starting up or rotating pose a hazard. Avoid any
contact during operation.
Wear protective equipment, including safety
glasses.
Only connect and disconnect the camera heads
13
E F C1 C2 G H
Figure 8
