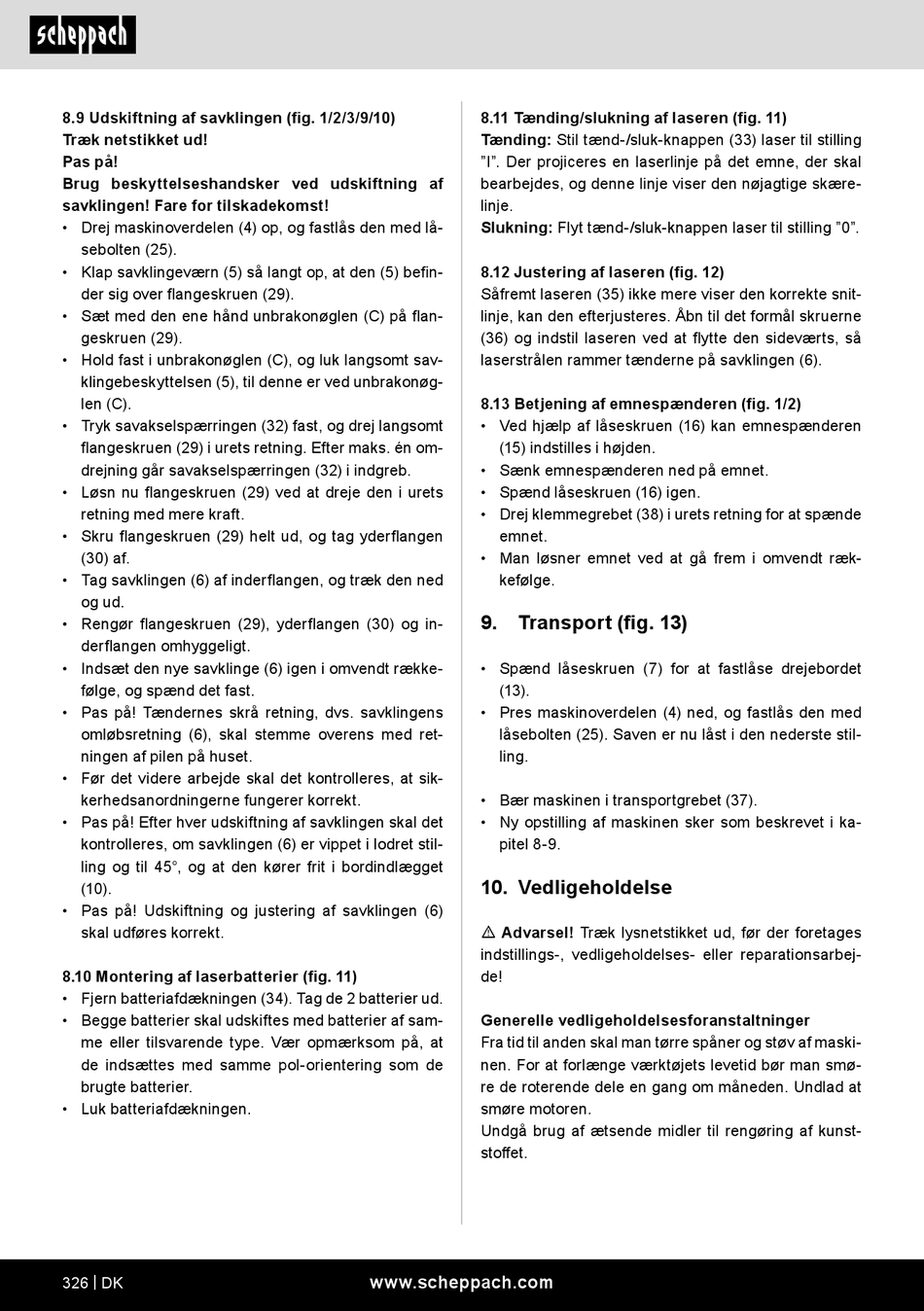

8.9 Udskiftning af savklingen (fig. 1/2/3/9/10)
Træk netstikket ud!
Pas på!
Brug beskyttelseshandsker ved udskiftning af
savklingen! Fare for tilskadekomst!
• Drej maskinoverdelen (4) op, og fastlås den med lå-
sebolten (25).
• Klap savklingeværn (5) så langt op, at den (5) befin-
der sig over flangeskruen (29).
• Sæt med den ene hånd unbrakonøglen (C) på flan-
geskruen (29).
• Hold fast i unbrakonøglen (C), og luk langsomt sav-
klingebeskyttelsen (5), til denne er ved unbrakonøg-
len (C).
• Tryk savakselspærringen (32) fast, og drej langsomt
flangeskruen (29) i urets retning. Efter maks. én om-
drejning går savakselspærringen (32) i indgreb.
• Løsn nu flangeskruen (29) ved at dreje den i urets
retning med mere kraft.
• Skru flangeskruen (29) helt ud, og tag yderflangen
(30) af.
• Tag savklingen (6) af inderflangen, og træk den ned
og ud.
• Rengør flangeskruen (29), yderflangen (30) og in-
derflangen omhyggeligt.
• Indsæt den nye savklinge (6) igen i omvendt række-
følge, og spænd det fast.
• Pas på! Tændernes skrå retning, dvs. savklingens
omløbsretning (6), skal stemme overens med ret-
ningen af pilen på huset.
• Før det videre arbejde skal det kontrolleres, at sik-
kerhedsanordningerne fungerer korrekt.
• Pas på! Efter hver udskiftning af savklingen skal det
kontrolleres, om savklingen (6) er vippet i lodret stil-
ling og til 45°, og at den kører frit i bordindlægget
(10).
• Pas på! Udskiftning og justering af savklingen (6)
skal udføres korrekt.
8.10 Montering af laserbatterier (fig. 11)
• Fjern batteriafdækningen (34). Tag de 2 batterier ud.
• Begge batterier skal udskiftes med batterier af sam-
me eller tilsvarende type. Vær opmærksom på, at
de indsættes med samme pol-orientering som de
brugte batterier.
• Luk batteriafdækningen.
326 | DK
8.11 Tænding/slukning af laseren (fig. 11)
Tænding: Stil tænd-/sluk-knappen (33) laser til stilling
"I". Der projiceres en laserlinje på det emne, der skal
bearbejdes, og denne linje viser den nøjagtige skære-
linje.
Slukning: Flyt tænd-/sluk-knappen laser til stilling "0".
8.12 Justering af laseren (fig. 12)
Såfremt laseren (35) ikke mere viser den korrekte snit-
linje, kan den efterjusteres. Åbn til det formål skruerne
(36) og indstil laseren ved at flytte den sideværts, så
laserstrålen rammer tænderne på savklingen (6).
8.13 Betjening af emnespænderen (fig. 1/2)
• Ved hjælp af låseskruen (16) kan emnespænderen
(15) indstilles i højden.
• Sænk emnespænderen ned på emnet.
• Spænd låseskruen (16) igen.
• Drej klemmegrebet (38) i urets retning for at spænde
emnet.
• Man løsner emnet ved at gå frem i omvendt ræk-
kefølge.
9. Transport (fig. 13)
• Spænd låseskruen (7) for at fastlåse drejebordet
(13).
• Pres maskinoverdelen (4) ned, og fastlås den med
låsebolten (25). Saven er nu låst i den nederste stil-
ling.
• Bær maskinen i transportgrebet (37).
• Ny opstilling af maskinen sker som beskrevet i ka-
pitel 8-9.
10. Vedligeholdelse
m Advarsel! Træk lysnetstikket ud, før der foretages
indstillings-, vedligeholdelses- eller reparationsarbej-
de!
Generelle vedligeholdelsesforanstaltninger
Fra tid til anden skal man tørre spåner og støv af maski-
nen. For at forlænge værktøjets levetid bør man smø-
re de roterende dele en gang om måneden. Undlad at
smøre motoren.
Undgå brug af ætsende midler til rengøring af kunst-
stoffet.
