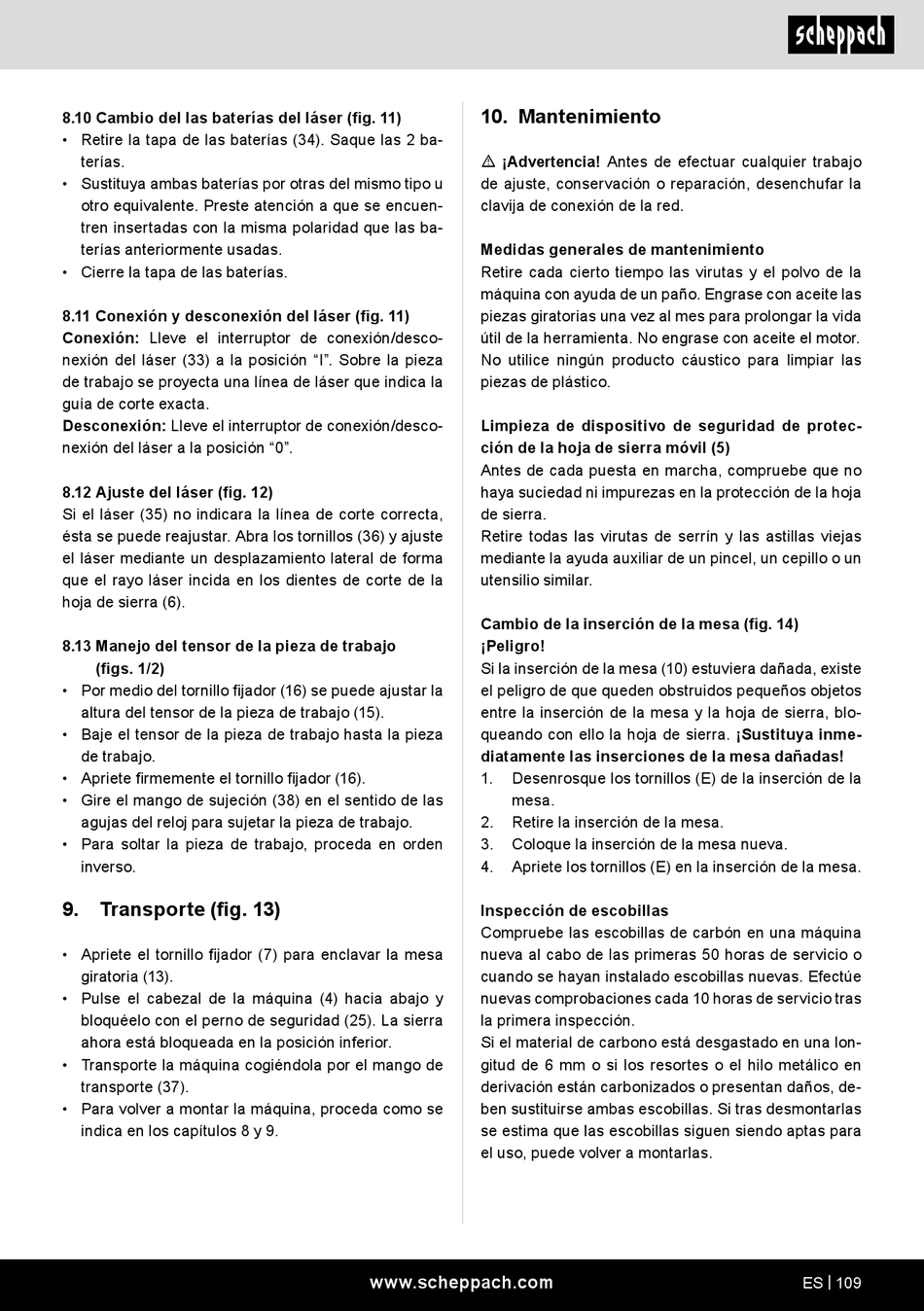

8.10 Cambio del las baterías del láser (fig. 11)
• Retire la tapa de las baterías (34). Saque las 2 ba-
terías.
• Sustituya ambas baterías por otras del mismo tipo u
otro equivalente. Preste atención a que se encuen-
tren insertadas con la misma polaridad que las ba-
terías anteriormente usadas.
• Cierre la tapa de las baterías.
8.11 Conexión y desconexión del láser (fig. 11)
Conexión: Lleve el interruptor de conexión/desco-
nexión del láser (33) a la posición "I". Sobre la pieza
de trabajo se proyecta una línea de láser que indica la
guía de corte exacta.
Desconexión: Lleve el interruptor de conexión/desco-
nexión del láser a la posición "0".
8.12 Ajuste del láser (fig. 12)
Si el láser (35) no indicara la línea de corte correcta,
ésta se puede reajustar. Abra los tornillos (36) y ajuste
el láser mediante un desplazamiento lateral de forma
que el rayo láser incida en los dientes de corte de la
hoja de sierra (6).
8.13 Manejo del tensor de la pieza de trabajo
(figs. 1/2)
• Por medio del tornillo fijador (16) se puede ajustar la
altura del tensor de la pieza de trabajo (15).
• Baje el tensor de la pieza de trabajo hasta la pieza
de trabajo.
• Apriete firmemente el tornillo fijador (16).
• Gire el mango de sujeción (38) en el sentido de las
agujas del reloj para sujetar la pieza de trabajo.
• Para soltar la pieza de trabajo, proceda en orden
inverso.
9. Transporte (fig. 13)
• Apriete el tornillo fijador (7) para enclavar la mesa
giratoria (13).
• Pulse el cabezal de la máquina (4) hacia abajo y
bloquéelo con el perno de seguridad (25). La sierra
ahora está bloqueada en la posición inferior.
• Transporte la máquina cogiéndola por el mango de
transporte (37).
• Para volver a montar la máquina, proceda como se
indica en los capítulos 8 y 9.
10. Mantenimiento
m ¡Advertencia! Antes de efectuar cualquier trabajo
de ajuste, conservación o reparación, desenchufar la
clavija de conexión de la red.
Medidas generales de mantenimiento
Retire cada cierto tiempo las virutas y el polvo de la
máquina con ayuda de un paño. Engrase con aceite las
piezas giratorias una vez al mes para prolongar la vida
útil de la herramienta. No engrase con aceite el motor.
No utilice ningún producto cáustico para limpiar las
piezas de plástico.
Limpieza de dispositivo de seguridad de protec-
ción de la hoja de sierra móvil (5)
Antes de cada puesta en marcha, compruebe que no
haya suciedad ni impurezas en la protección de la hoja
de sierra.
Retire todas las virutas de serrín y las astillas viejas
mediante la ayuda auxiliar de un pincel, un cepillo o un
utensilio similar.
Cambio de la inserción de la mesa (fig. 14)
¡Peligro!
Si la inserción de la mesa (10) estuviera dañada, existe
el peligro de que queden obstruidos pequeños objetos
entre la inserción de la mesa y la hoja de sierra, blo-
queando con ello la hoja de sierra. ¡Sustituya inme-
diatamente las inserciones de la mesa dañadas!
1. Desenrosque los tornillos (E) de la inserción de la
mesa.
2. Retire la inserción de la mesa.
3. Coloque la inserción de la mesa nueva.
4. Apriete los tornillos (E) en la inserción de la mesa.
Inspección de escobillas
Compruebe las escobillas de carbón en una máquina
nueva al cabo de las primeras 50 horas de servicio o
cuando se hayan instalado escobillas nuevas. Efectúe
nuevas comprobaciones cada 10 horas de servicio tras
la primera inspección.
Si el material de carbono está desgastado en una lon-
gitud de 6 mm o si los resortes o el hilo metálico en
derivación están carbonizados o presentan daños, de-
ben sustituirse ambas escobillas. Si tras desmontarlas
se estima que las escobillas siguen siendo aptas para
el uso, puede volver a montarlas.
