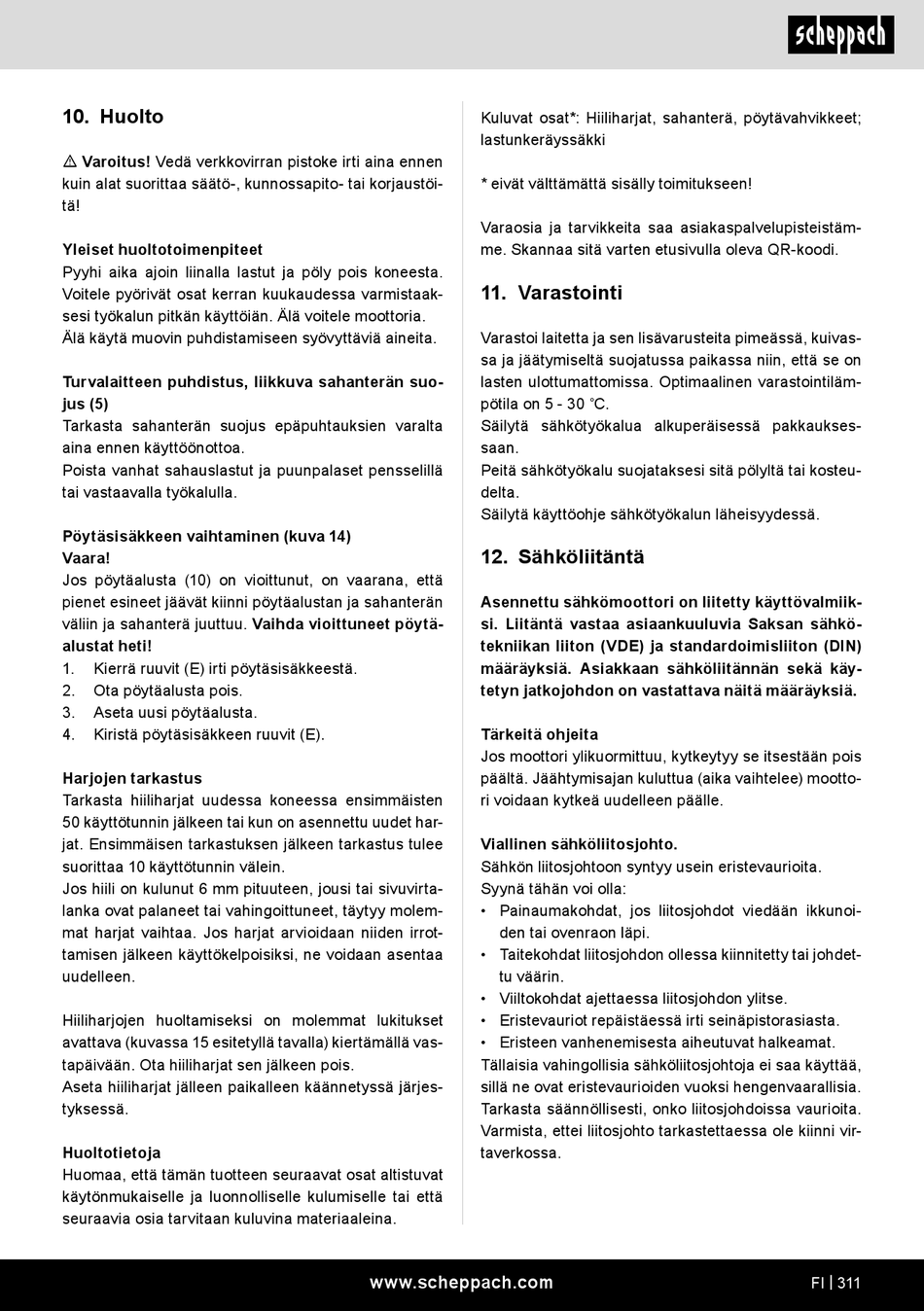

Scheppach HM80L Originalbetriebsanleitung Seite 311

10. Huolto
m Varoitus! Vedä verkkovirran pistoke irti aina ennen
kuin alat suorittaa säätö-, kunnossapito- tai korjaustöi-
tä!
Yleiset huoltotoimenpiteet
Pyyhi aika ajoin liinalla lastut ja pöly pois koneesta.
Voitele pyörivät osat kerran kuukaudessa varmistaak-
sesi työkalun pitkän käyttöiän. Älä voitele moottoria.
Älä käytä muovin puhdistamiseen syövyttäviä aineita.
Turvalaitteen puhdistus, liikkuva sahanterän suo-
jus (5)
Tarkasta sahanterän suojus epäpuhtauksien varalta
aina ennen käyttöönottoa.
Poista vanhat sahauslastut ja puunpalaset pensselillä
tai vastaavalla työkalulla.
Pöytäsisäkkeen vaihtaminen (kuva 14)
Vaara!
Jos pöytäalusta (10) on vioittunut, on vaarana, että
pienet esineet jäävät kiinni pöytäalustan ja sahanterän
väliin ja sahanterä juuttuu. Vaihda vioittuneet pöytä-
alustat heti!
1. Kierrä ruuvit (E) irti pöytäsisäkkeestä.
2. Ota pöytäalusta pois.
3. Aseta uusi pöytäalusta.
4. Kiristä pöytäsisäkkeen ruuvit (E).
Harjojen tarkastus
Tarkasta hiiliharjat uudessa koneessa ensimmäisten
50 käyttötunnin jälkeen tai kun on asennettu uudet har-
jat. Ensimmäisen tarkastuksen jälkeen tarkastus tulee
suorittaa 10 käyttötunnin välein.
Jos hiili on kulunut 6 mm pituuteen, jousi tai sivuvirta-
lanka ovat palaneet tai vahingoittuneet, täytyy molem-
mat harjat vaihtaa. Jos harjat arvioidaan niiden irrot-
tamisen jälkeen käyttökelpoisiksi, ne voidaan asentaa
uudelleen.
Hiiliharjojen huoltamiseksi on molemmat lukitukset
avattava (kuvassa 15 esitetyllä tavalla) kiertämällä vas-
tapäivään. Ota hiiliharjat sen jälkeen pois.
Aseta hiiliharjat jälleen paikalleen käännetyssä järjes-
tyksessä.
Huoltotietoja
Huomaa, että tämän tuotteen seuraavat osat altistuvat
käytönmukaiselle ja luonnolliselle kulumiselle tai että
seuraavia osia tarvitaan kuluvina materiaaleina.
Kuluvat osat*: Hiiliharjat, sahanterä, pöytävahvikkeet;
lastunkeräyssäkki
* eivät välttämättä sisälly toimitukseen!
Varaosia ja tarvikkeita saa asiakaspalvelupisteistäm-
me. Skannaa sitä varten etusivulla oleva QR-koodi.
11. Varastointi
Varastoi laitetta ja sen lisävarusteita pimeässä, kuivas-
sa ja jäätymiseltä suojatussa paikassa niin, että se on
lasten ulottumattomissa. Optimaalinen varastointiläm-
pötila on 5 - 30 ˚C.
Säilytä sähkötyökalua alkuperäisessä pakkaukses-
saan.
Peitä sähkötyökalu suojataksesi sitä pölyltä tai kosteu-
delta.
Säilytä käyttöohje sähkötyökalun läheisyydessä.
12. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiik-
si. Liitäntä vastaa asiaankuuluvia Saksan sähkö-
tekniikan liiton (VDE) ja standardoimisliiton (DIN)
määräyksiä. Asiakkaan sähköliitännän sekä käy-
tetyn jatkojohdon on vastattava näitä määräyksiä.
Tärkeitä ohjeita
Jos moottori ylikuormittuu, kytkeytyy se itsestään pois
päältä. Jäähtymisajan kuluttua (aika vaihtelee) mootto-
ri voidaan kytkeä uudelleen päälle.
Viallinen sähköliitosjohto.
Sähkön liitosjohtoon syntyy usein eristevaurioita.
Syynä tähän voi olla:
• Painaumakohdat, jos liitosjohdot viedään ikkunoi-
den tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdet-
tu väärin.
• Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.
Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää,
sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.
Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita.
Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir-
taverkossa.
www.scheppach.com FI | 311
