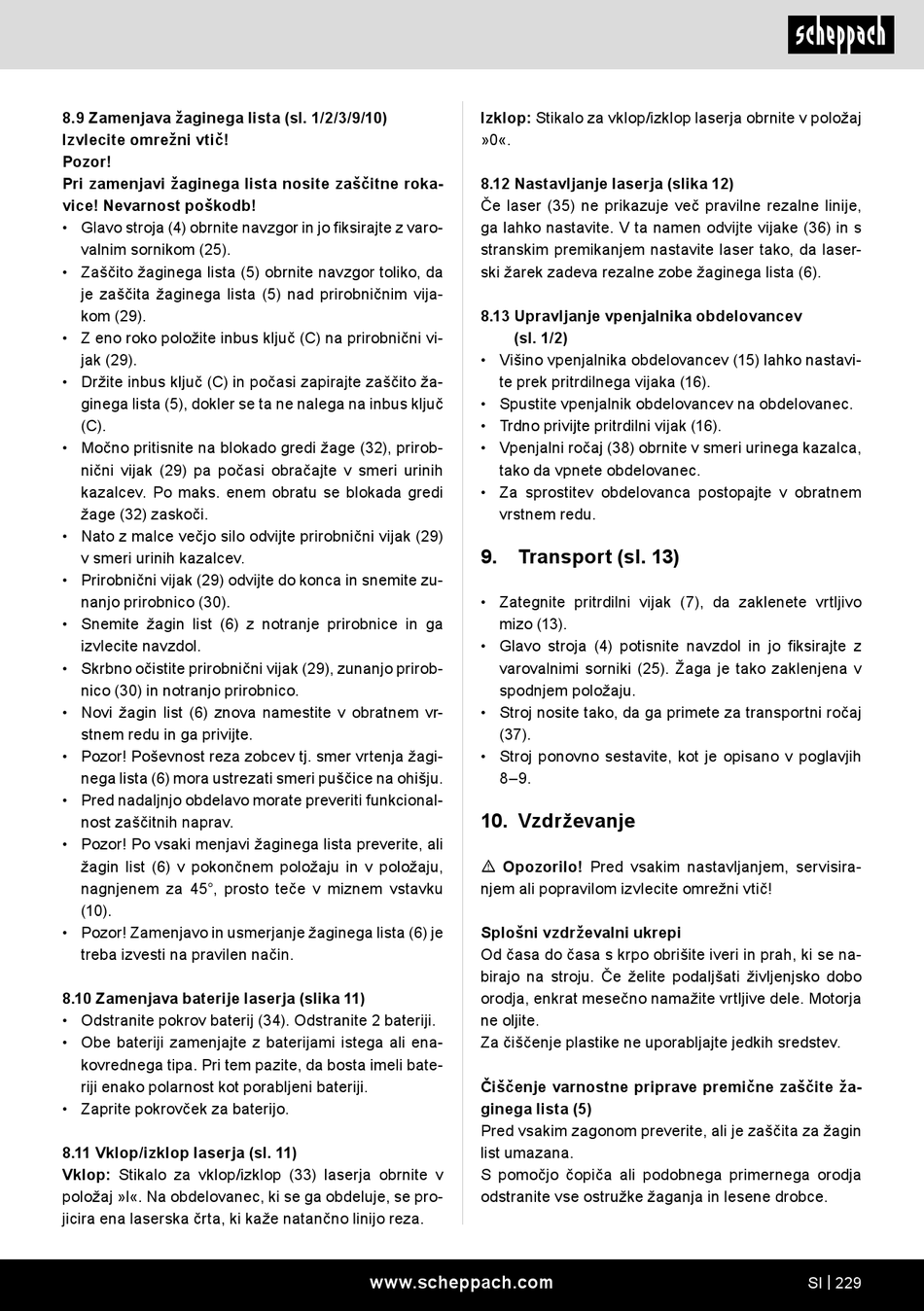

8.9 Zamenjava žaginega lista (sl. 1/2/3/9/10)
Izvlecite omrežni vtič!
Pozor!
Pri zamenjavi žaginega lista nosite zaščitne roka-
vice! Nevarnost poškodb!
• Glavo stroja (4) obrnite navzgor in jo fiksirajte z varo-
valnim sornikom (25).
• Zaščito žaginega lista (5) obrnite navzgor toliko, da
je zaščita žaginega lista (5) nad prirobničnim vija-
kom (29).
• Z eno roko položite inbus ključ (C) na prirobnični vi-
jak (29).
• Držite inbus ključ (C) in počasi zapirajte zaščito ža-
ginega lista (5), dokler se ta ne nalega na inbus ključ
(C).
• Močno pritisnite na blokado gredi žage (32), prirob-
nični vijak (29) pa počasi obračajte v smeri urinih
kazalcev. Po maks. enem obratu se blokada gredi
žage (32) zaskoči.
• Nato z malce večjo silo odvijte prirobnični vijak (29)
v smeri urinih kazalcev.
• Prirobnični vijak (29) odvijte do konca in snemite zu-
nanjo prirobnico (30).
• Snemite žagin list (6) z notranje prirobnice in ga
izvlecite navzdol.
• Skrbno očistite prirobnični vijak (29), zunanjo prirob-
nico (30) in notranjo prirobnico.
• Novi žagin list (6) znova namestite v obratnem vr-
stnem redu in ga privijte.
• Pozor! Poševnost reza zobcev tj. smer vrtenja žagi-
nega lista (6) mora ustrezati smeri puščice na ohišju.
• Pred nadaljnjo obdelavo morate preveriti funkcional-
nost zaščitnih naprav.
• Pozor! Po vsaki menjavi žaginega lista preverite, ali
žagin list (6) v pokončnem položaju in v položaju,
nagnjenem za 45°, prosto teče v miznem vstavku
(10).
• Pozor! Zamenjavo in usmerjanje žaginega lista (6) je
treba izvesti na pravilen način.
8.10 Zamenjava baterije laserja (slika 11)
• Odstranite pokrov baterij (34). Odstranite 2 bateriji.
• Obe bateriji zamenjajte z baterijami istega ali ena-
kovrednega tipa. Pri tem pazite, da bosta imeli bate-
riji enako polarnost kot porabljeni bateriji.
• Zaprite pokrovček za baterijo.
8.11 Vklop/izklop laserja (sl. 11)
Vklop: Stikalo za vklop/izklop (33) laserja obrnite v
položaj »I«. Na obdelovanec, ki se ga obdeluje, se pro-
jicira ena laserska črta, ki kaže natančno linijo reza.
Izklop: Stikalo za vklop/izklop laserja obrnite v položaj
»0«.
8.12 Nastavljanje laserja (slika 12)
Če laser (35) ne prikazuje več pravilne rezalne linije,
ga lahko nastavite. V ta namen odvijte vijake (36) in s
stranskim premikanjem nastavite laser tako, da laser-
ski žarek zadeva rezalne zobe žaginega lista (6).
8.13 Upravljanje vpenjalnika obdelovancev
(sl. 1/2)
• Višino vpenjalnika obdelovancev (15) lahko nastavi-
te prek pritrdilnega vijaka (16).
• Spustite vpenjalnik obdelovancev na obdelovanec.
• Trdno privijte pritrdilni vijak (16).
• Vpenjalni ročaj (38) obrnite v smeri urinega kazalca,
tako da vpnete obdelovanec.
• Za sprostitev obdelovanca postopajte v obratnem
vrstnem redu.
9. Transport (sl. 13)
• Zategnite pritrdilni vijak (7), da zaklenete vrtljivo
mizo (13).
• Glavo stroja (4) potisnite navzdol in jo fiksirajte z
varovalnimi sorniki (25). Žaga je tako zaklenjena v
spodnjem položaju.
• Stroj nosite tako, da ga primete za transportni ročaj
(37).
• Stroj ponovno sestavite, kot je opisano v poglavjih
8–9.
10. Vzdrževanje
m Opozorilo! Pred vsakim nastavljanjem, servisira-
njem ali popravilom izvlecite omrežni vtič!
Splošni vzdrževalni ukrepi
Od časa do časa s krpo obrišite iveri in prah, ki se na-
birajo na stroju. Če želite podaljšati življenjsko dobo
orodja, enkrat mesečno namažite vrtljive dele. Motorja
ne oljite.
Za čiščenje plastike ne uporabljajte jedkih sredstev.
Čiščenje varnostne priprave premične zaščite ža-
ginega lista (5)
Pred vsakim zagonom preverite, ali je zaščita za žagin
list umazana.
S pomočjo čopiča ali podobnega primernega orodja
odstranite vse ostružke žaganja in lesene drobce.
