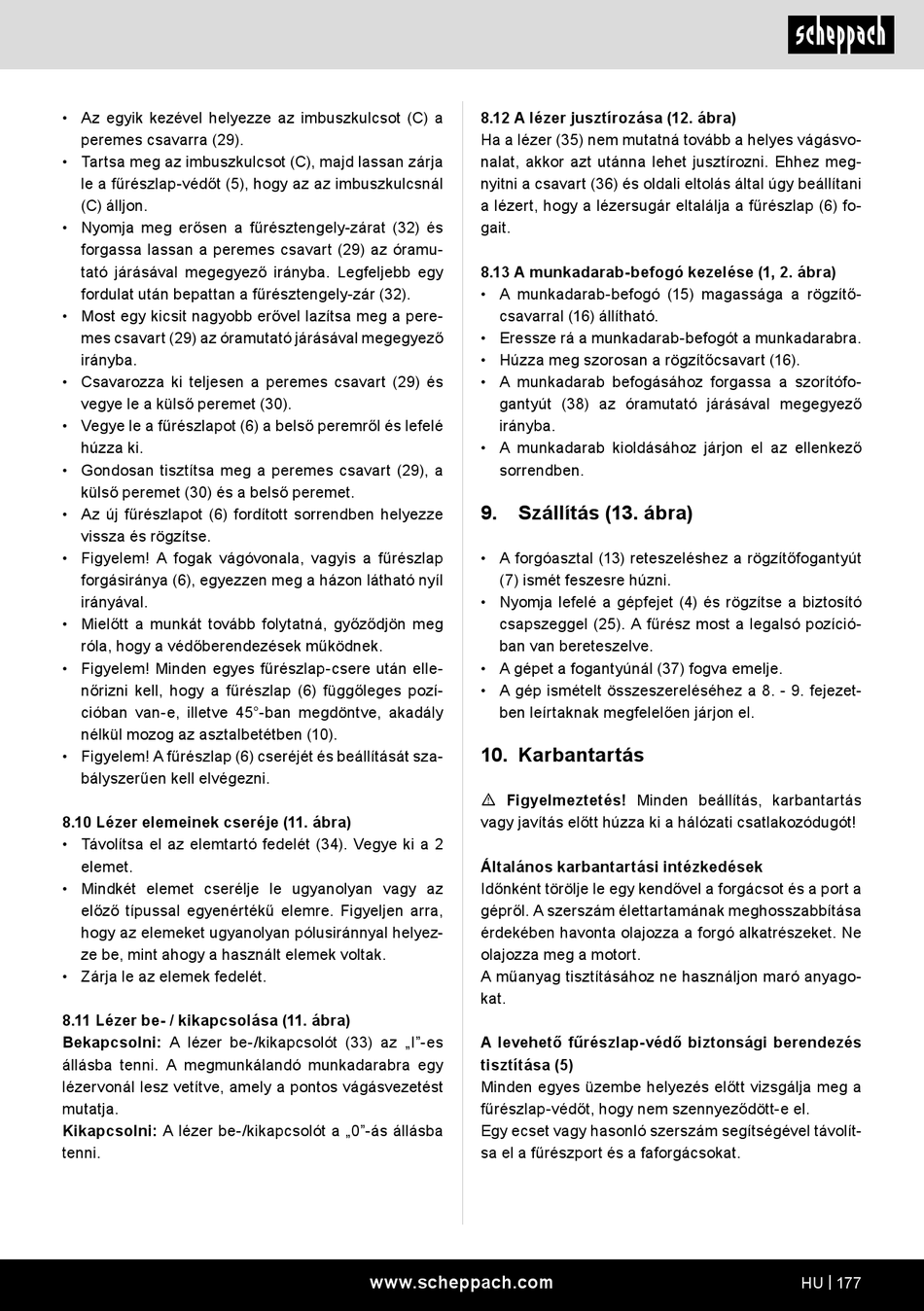

• Az egyik kezével helyezze az imbuszkulcsot (C) a
peremes csavarra (29).
• Tartsa meg az imbuszkulcsot (C), majd lassan zárja
le a fűrészlap-védőt (5), hogy az az imbuszkulcsnál
(C) álljon.
• Nyomja meg erősen a fűrésztengely-zárat (32) és
forgassa lassan a peremes csavart (29) az óramu-
tató járásával megegyező irányba. Legfeljebb egy
fordulat után bepattan a fűrésztengely-zár (32).
• Most egy kicsit nagyobb erővel lazítsa meg a pere-
mes csavart (29) az óramutató járásával megegyező
irányba.
• Csavarozza ki teljesen a peremes csavart (29) és
vegye le a külső peremet (30).
• Vegye le a fűrészlapot (6) a belső peremről és lefelé
húzza ki.
• Gondosan tisztítsa meg a peremes csavart (29), a
külső peremet (30) és a belső peremet.
• Az új fűrészlapot (6) fordított sorrendben helyezze
vissza és rögzítse.
• Figyelem! A fogak vágóvonala, vagyis a fűrészlap
forgásiránya (6), egyezzen meg a házon látható nyíl
irányával.
• Mielőtt a munkát tovább folytatná, győződjön meg
róla, hogy a védőberendezések működnek.
• Figyelem! Minden egyes fűrészlap-csere után elle-
nőrizni kell, hogy a fűrészlap (6) függőleges pozí-
cióban van-e, illetve 45°-ban megdöntve, akadály
nélkül mozog az asztalbetétben (10).
• Figyelem! A fűrészlap (6) cseréjét és beállítását sza-
bályszerűen kell elvégezni.
8.10 Lézer elemeinek cseréje (11. ábra)
• Távolítsa el az elemtartó fedelét (34). Vegye ki a 2
elemet.
• Mindkét elemet cserélje le ugyanolyan vagy az
előző típussal egyenértékű elemre. Figyeljen arra,
hogy az elemeket ugyanolyan pólusiránnyal helyez-
ze be, mint ahogy a használt elemek voltak.
• Zárja le az elemek fedelét.
8.11 Lézer be- / kikapcsolása (11. ábra)
Bekapcsolni: A lézer be-/kikapcsolót (33) az „I"-es
állásba tenni. A megmunkálandó munkadarabra egy
lézervonál lesz vetítve, amely a pontos vágásvezetést
mutatja.
Kikapcsolni: A lézer be-/kikapcsolót a „0"-ás állásba
tenni.
8.12 A lézer jusztírozása (12. ábra)
Ha a lézer (35) nem mutatná tovább a helyes vágásvo-
nalat, akkor azt utánna lehet jusztírozni. Ehhez meg-
nyitni a csavart (36) és oldali eltolás által úgy beállítani
a lézert, hogy a lézersugár eltalálja a fűrészlap (6) fo-
gait.
8.13 A munkadarab-befogó kezelése (1, 2. ábra)
• A munkadarab-befogó (15) magassága a rögzítő-
csavarral (16) állítható.
• Eressze rá a munkadarab-befogót a munkadarabra.
• Húzza meg szorosan a rögzítőcsavart (16).
• A munkadarab befogásához forgassa a szorítófo-
gantyút (38) az óramutató járásával megegyező
irányba.
• A munkadarab kioldásához járjon el az ellenkező
sorrendben.
9. Szállítás (13. ábra)
• A forgóasztal (13) reteszeléshez a rögzítőfogantyút
(7) ismét feszesre húzni.
• Nyomja lefelé a gépfejet (4) és rögzítse a biztosító
csapszeggel (25). A fűrész most a legalsó pozíció-
ban van bereteszelve.
• A gépet a fogantyúnál (37) fogva emelje.
• A gép ismételt összeszereléséhez a 8. - 9. fejezet-
ben leírtaknak megfelelően járjon el.
10. Karbantartás
m Figyelmeztetés! Minden beállítás, karbantartás
vagy javítás előtt húzza ki a hálózati csatlakozódugót!
Általános karbantartási intézkedések
Időnként törölje le egy kendővel a forgácsot és a port a
gépről. A szerszám élettartamának meghosszabbítása
érdekében havonta olajozza a forgó alkatrészeket. Ne
olajozza meg a motort.
A műanyag tisztításához ne használjon maró anyago-
kat.
A levehető fűrészlap-védő biztonsági berendezés
tisztítása (5)
Minden egyes üzembe helyezés előtt vizsgálja meg a
fűrészlap-védőt, hogy nem szennyeződött-e el.
Egy ecset vagy hasonló szerszám segítségével távolít-
sa el a fűrészport és a faforgácsokat.
