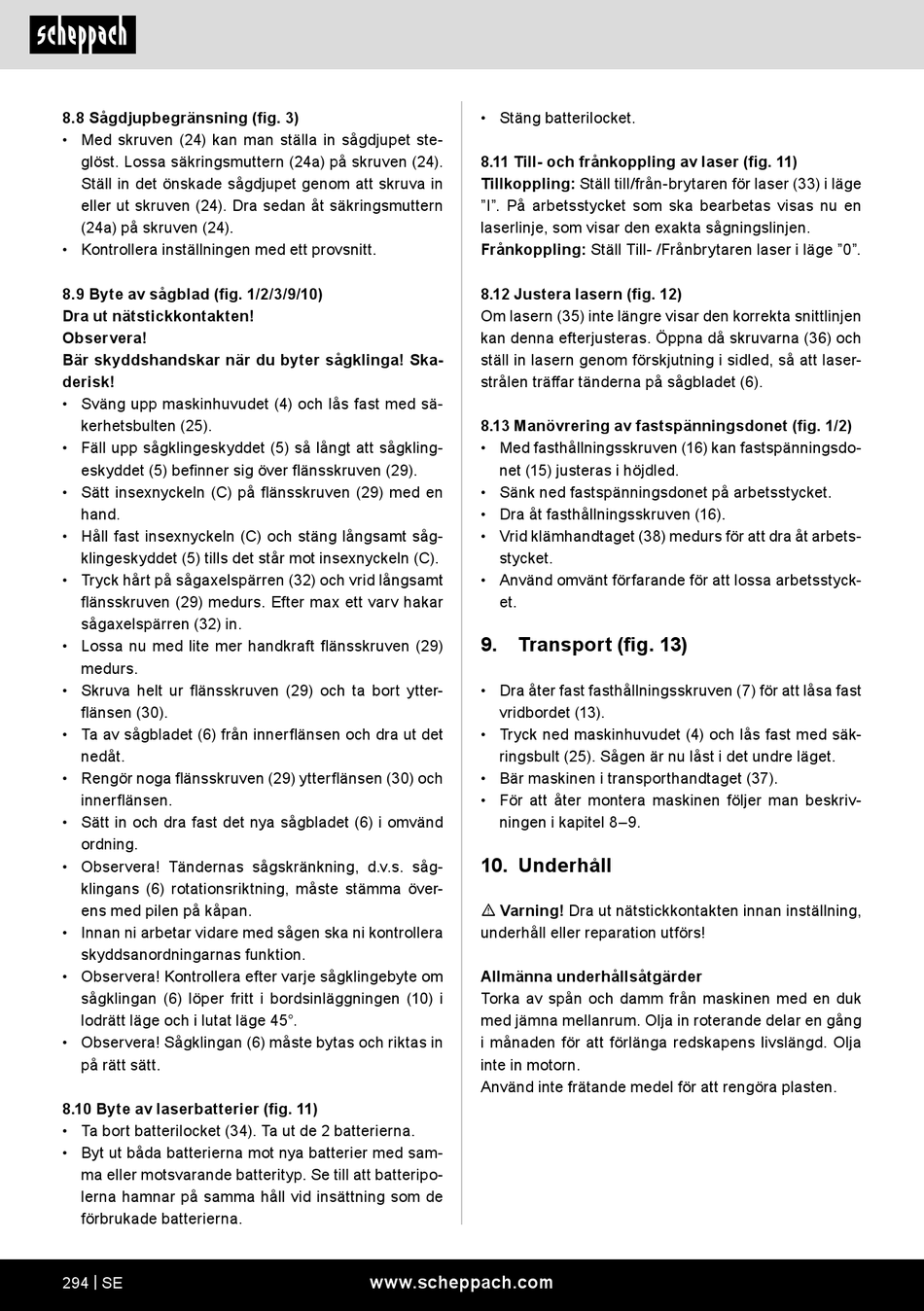

8.8 Sågdjupbegränsning (fig. 3)
• Med skruven (24) kan man ställa in sågdjupet ste-
glöst. Lossa säkringsmuttern (24a) på skruven (24).
Ställ in det önskade sågdjupet genom att skruva in
eller ut skruven (24). Dra sedan åt säkringsmuttern
(24a) på skruven (24).
• Kontrollera inställningen med ett provsnitt.
8.9 Byte av sågblad (fig. 1/2/3/9/10)
Dra ut nätstickkontakten!
Observera!
Bär skyddshandskar när du byter sågklinga! Ska-
derisk!
• Sväng upp maskinhuvudet (4) och lås fast med sä-
kerhetsbulten (25).
• Fäll upp sågklingeskyddet (5) så långt att sågkling-
eskyddet (5) befinner sig över flänsskruven (29).
• Sätt insexnyckeln (C) på flänsskruven (29) med en
hand.
• Håll fast insexnyckeln (C) och stäng långsamt såg-
klingeskyddet (5) tills det står mot insexnyckeln (C).
• Tryck hårt på sågaxelspärren (32) och vrid långsamt
flänsskruven (29) medurs. Efter max ett varv hakar
sågaxelspärren (32) in.
• Lossa nu med lite mer handkraft flänsskruven (29)
medurs.
• Skruva helt ur flänsskruven (29) och ta bort ytter-
flänsen (30).
• Ta av sågbladet (6) från innerflänsen och dra ut det
nedåt.
• Rengör noga flänsskruven (29) ytterflänsen (30) och
innerflänsen.
• Sätt in och dra fast det nya sågbladet (6) i omvänd
ordning.
• Observera! Tändernas sågskränkning, d.v.s. såg-
klingans (6) rotationsriktning, måste stämma över-
ens med pilen på kåpan.
• Innan ni arbetar vidare med sågen ska ni kontrollera
skyddsanordningarnas funktion.
• Observera! Kontrollera efter varje sågklingebyte om
sågklingan (6) löper fritt i bordsinläggningen (10) i
lodrätt läge och i lutat läge 45°.
• Observera! Sågklingan (6) måste bytas och riktas in
på rätt sätt.
8.10 Byte av laserbatterier (fig. 11)
• Ta bort batterilocket (34). Ta ut de 2 batterierna.
• Byt ut båda batterierna mot nya batterier med sam-
ma eller motsvarande batterityp. Se till att batteripo-
lerna hamnar på samma håll vid insättning som de
förbrukade batterierna.
294 | SE
• Stäng batterilocket.
8.11 Till- och frånkoppling av laser (fig. 11)
Tillkoppling: Ställ till/från-brytaren för laser (33) i läge
"I". På arbetsstycket som ska bearbetas visas nu en
laserlinje, som visar den exakta sågningslinjen.
Frånkoppling: Ställ Till- /Frånbrytaren laser i läge "0".
8.12 Justera lasern (fig. 12)
Om lasern (35) inte längre visar den korrekta snittlinjen
kan denna efterjusteras. Öppna då skruvarna (36) och
ställ in lasern genom förskjutning i sidled, så att laser-
strålen träffar tänderna på sågbladet (6).
8.13 Manövrering av fastspänningsdonet (fig. 1/2)
• Med fasthållningsskruven (16) kan fastspänningsdo-
net (15) justeras i höjdled.
• Sänk ned fastspänningsdonet på arbetsstycket.
• Dra åt fasthållningsskruven (16).
• Vrid klämhandtaget (38) medurs för att dra åt arbets-
stycket.
• Använd omvänt förfarande för att lossa arbetsstyck-
et.
9. Transport (fig. 13)
• Dra åter fast fasthållningsskruven (7) för att låsa fast
vridbordet (13).
• Tryck ned maskinhuvudet (4) och lås fast med säk-
ringsbult (25). Sågen är nu låst i det undre läget.
• Bär maskinen i transporthandtaget (37).
• För att åter montera maskinen följer man beskriv-
ningen i kapitel 8–9.
10. Underhåll
m Varning! Dra ut nätstickkontakten innan inställning,
underhåll eller reparation utförs!
Allmänna underhållsåtgärder
Torka av spån och damm från maskinen med en duk
med jämna mellanrum. Olja in roterande delar en gång
i månaden för att förlänga redskapens livslängd. Olja
inte in motorn.
Använd inte frätande medel för att rengöra plasten.
