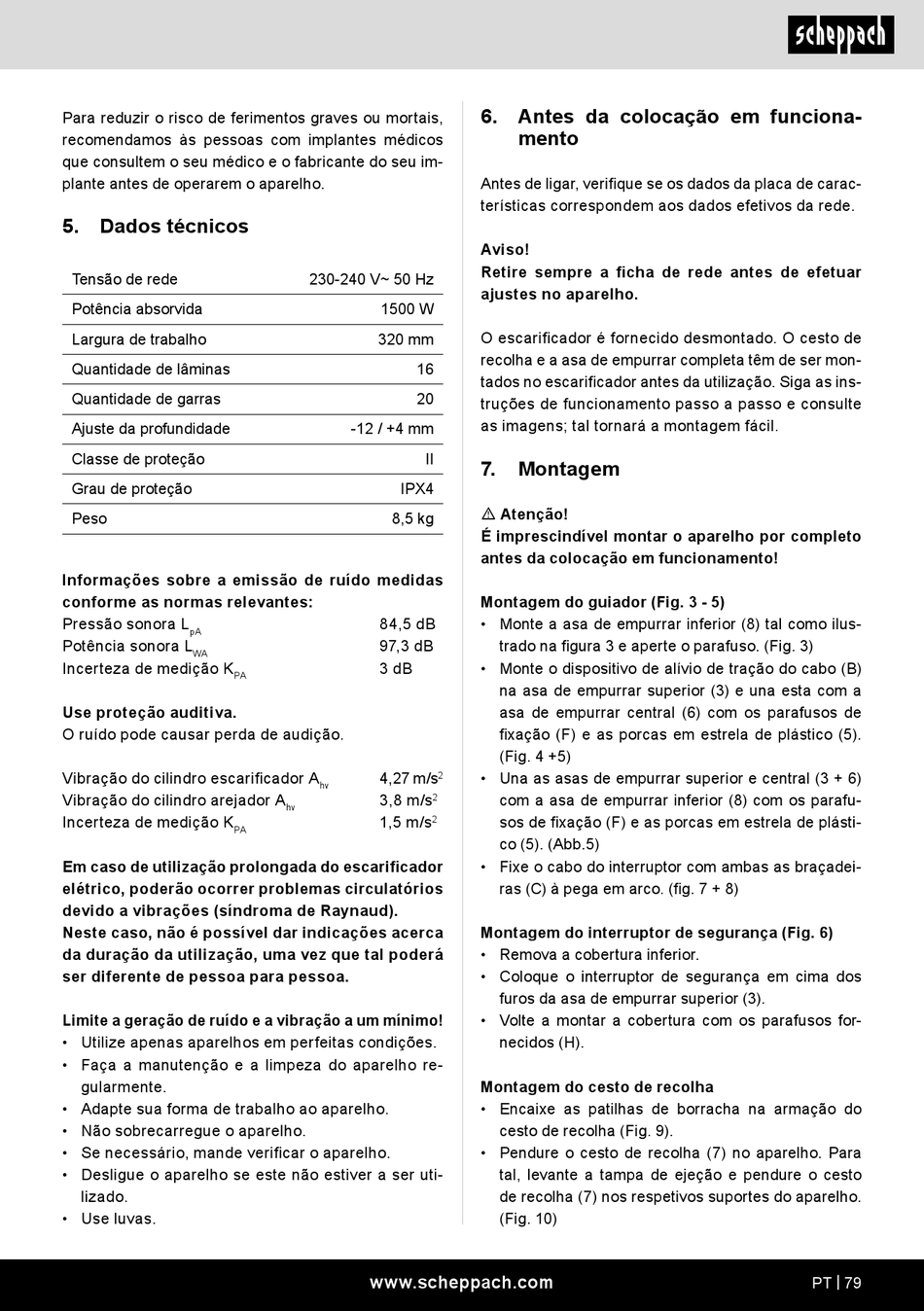

Scheppach SC32 Originalbetriebsanleitung Seite 79

Para reduzir o risco de ferimentos graves ou mortais,
recomendamos às pessoas com implantes médicos
que consultem o seu médico e o fabricante do seu im-
plante antes de operarem o aparelho.
5. Dados técnicos
Tensão de rede
Potência absorvida
Largura de trabalho
Quantidade de lâminas
Quantidade de garras
Ajuste da profundidade
Classe de proteção
Grau de proteção
Peso
Informações sobre a emissão de ruído medidas
conforme as normas relevantes:
Pressão sonora L
pA
Potência sonora L
WA
Incerteza de medição K
PA
Use proteção auditiva.
O ruído pode causar perda de audição.
Vibração do cilindro escarificador A
Vibração do cilindro arejador A
Incerteza de medição K
PA
Em caso de utilização prolongada do escarificador
elétrico, poderão ocorrer problemas circulatórios
devido a vibrações (síndroma de Raynaud).
Neste caso, não é possível dar indicações acerca
da duração da utilização, uma vez que tal poderá
ser diferente de pessoa para pessoa.
Limite a geração de ruído e a vibração a um mínimo!
• Utilize apenas aparelhos em perfeitas condições.
• Faça a manutenção e a limpeza do aparelho re-
gularmente.
• Adapte sua forma de trabalho ao aparelho.
• Não sobrecarregue o aparelho.
• Se necessário, mande verificar o aparelho.
• Desligue o aparelho se este não estiver a ser uti-
lizado.
• Use luvas.
230-240 V~ 50 Hz
1500 W
320 mm
16
20
-12 / +4 mm
II
IPX4
8,5 kg
84,5 dB
97,3 dB
3 dB
4,27 m/s
2
hv
3,8 m/s
2
hv
1,5 m/s
2
www.scheppach.com
6. Antes da colocação em funciona-
mento
Antes de ligar, verifique se os dados da placa de carac-
terísticas correspondem aos dados efetivos da rede.
Aviso!
Retire sempre a ficha de rede antes de efetuar
ajustes no aparelho.
O escarificador é fornecido desmontado. O cesto de
recolha e a asa de empurrar completa têm de ser mon-
tados no escarificador antes da utilização. Siga as ins-
truções de funcionamento passo a passo e consulte
as imagens; tal tornará a montagem fácil.
7. Montagem
m Atenção!
É imprescindível montar o aparelho por completo
antes da colocação em funcionamento!
Montagem do guiador (Fig. 3 - 5)
• Monte a asa de empurrar inferior (8) tal como ilus-
trado na figura 3 e aperte o parafuso. (Fig. 3)
• Monte o dispositivo de alívio de tração do cabo (B)
na asa de empurrar superior (3) e una esta com a
asa de empurrar central (6) com os parafusos de
fixação (F) e as porcas em estrela de plástico (5).
(Fig. 4 +5)
• Una as asas de empurrar superior e central (3 + 6)
com a asa de empurrar inferior (8) com os parafu-
sos de fixação (F) e as porcas em estrela de plásti-
co (5). (Abb.5)
• Fixe o cabo do interruptor com ambas as braçadei-
ras (C) à pega em arco. (fig. 7 + 8)
Montagem do interruptor de segurança (Fig. 6)
• Remova a cobertura inferior.
• Coloque o interruptor de segurança em cima dos
furos da asa de empurrar superior (3).
• Volte a montar a cobertura com os parafusos for-
necidos (H).
Montagem do cesto de recolha
• Encaixe as patilhas de borracha na armação do
cesto de recolha (Fig. 9).
• Pendure o cesto de recolha (7) no aparelho. Para
tal, levante a tampa de ejeção e pendure o cesto
de recolha (7) nos respetivos suportes do aparelho.
(Fig. 10)
PT | 79
