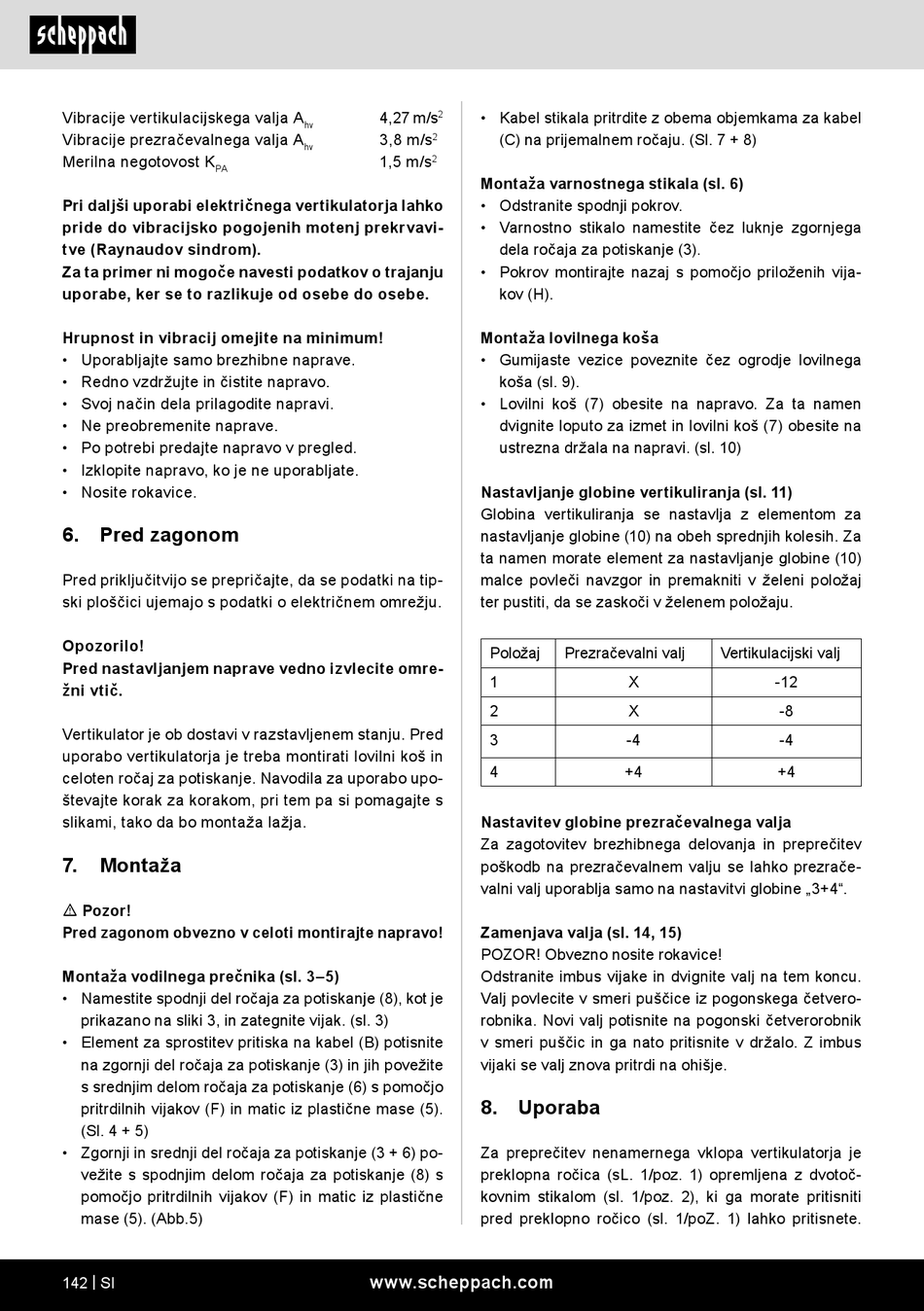

Vibracije vertikulacijskega valja A
Vibracije prezračevalnega valja A
Merilna negotovost K
PA
Pri daljši uporabi električnega vertikulatorja lahko
pride do vibracijsko pogojenih motenj prekrvavi-
tve (Raynaudov sindrom).
Za ta primer ni mogoče navesti podatkov o trajanju
uporabe, ker se to razlikuje od osebe do osebe.
Hrupnost in vibracij omejite na minimum!
• Uporabljajte samo brezhibne naprave.
• Redno vzdržujte in čistite napravo.
• Svoj način dela prilagodite napravi.
• Ne preobremenite naprave.
• Po potrebi predajte napravo v pregled.
• Izklopite napravo, ko je ne uporabljate.
• Nosite rokavice.
6. Pred zagonom
Pred priključitvijo se prepričajte, da se podatki na tip-
ski ploščici ujemajo s podatki o električnem omrežju.
Opozorilo!
Pred nastavljanjem naprave vedno izvlecite omre-
žni vtič.
Vertikulator je ob dostavi v razstavljenem stanju. Pred
uporabo vertikulatorja je treba montirati lovilni koš in
celoten ročaj za potiskanje. Navodila za uporabo upo-
števajte korak za korakom, pri tem pa si pomagajte s
slikami, tako da bo montaža lažja.
7. Montaža
m Pozor!
Pred zagonom obvezno v celoti montirajte napravo!
Montaža vodilnega prečnika (sl. 3–5)
• Namestite spodnji del ročaja za potiskanje (8), kot je
prikazano na sliki 3, in zategnite vijak. (sl. 3)
• Element za sprostitev pritiska na kabel (B) potisnite
na zgornji del ročaja za potiskanje (3) in jih povežite
s srednjim delom ročaja za potiskanje (6) s pomočjo
pritrdilnih vijakov (F) in matic iz plastične mase (5).
(Sl. 4 + 5)
• Zgornji in srednji del ročaja za potiskanje (3 + 6) po-
vežite s spodnjim delom ročaja za potiskanje (8) s
pomočjo pritrdilnih vijakov (F) in matic iz plastične
mase (5). (Abb.5)
142 | SI
4,27 m/s
2
hv
3,8 m/s
2
hv
1,5 m/s
2
www.scheppach.com
• Kabel stikala pritrdite z obema objemkama za kabel
(C) na prijemalnem ročaju. (Sl. 7 + 8)
Montaža varnostnega stikala (sl. 6)
• Odstranite spodnji pokrov.
• Varnostno stikalo namestite čez luknje zgornjega
dela ročaja za potiskanje (3).
• Pokrov montirajte nazaj s pomočjo priloženih vija-
kov (H).
Montaža lovilnega koša
• Gumijaste vezice poveznite čez ogrodje lovilnega
koša (sl. 9).
• Lovilni koš (7) obesite na napravo. Za ta namen
dvignite loputo za izmet in lovilni koš (7) obesite na
ustrezna držala na napravi. (sl. 10)
Nastavljanje globine vertikuliranja (sl. 11)
Globina vertikuliranja se nastavlja z elementom za
nastavljanje globine (10) na obeh sprednjih kolesih. Za
ta namen morate element za nastavljanje globine (10)
malce povleči navzgor in premakniti v želeni položaj
ter pustiti, da se zaskoči v želenem položaju.
Položaj Prezračevalni valj
1 X
2 X
3 -4
4 +4
Nastavitev globine prezračevalnega valja
Za zagotovitev brezhibnega delovanja in preprečitev
poškodb na prezračevalnem valju se lahko prezrače-
valni valj uporablja samo na nastavitvi globine „3+4".
Zamenjava valja (sl. 14, 15)
POZOR! Obvezno nosite rokavice!
Odstranite imbus vijake in dvignite valj na tem koncu.
Valj povlecite v smeri puščice iz pogonskega četvero-
robnika. Novi valj potisnite na pogonski četverorobnik
v smeri puščic in ga nato pritisnite v držalo. Z imbus
vijaki se valj znova pritrdi na ohišje.
8. Uporaba
Za preprečitev nenamernega vklopa vertikulatorja je
preklopna ročica (sL. 1/poz. 1) opremljena z dvotoč-
kovnim stikalom (sl. 1/poz. 2), ki ga morate pritisniti
pred preklopno ročico (sl. 1/poZ. 1) lahko pritisnete.
Vertikulacijski valj
-12
-8
-4
+4
